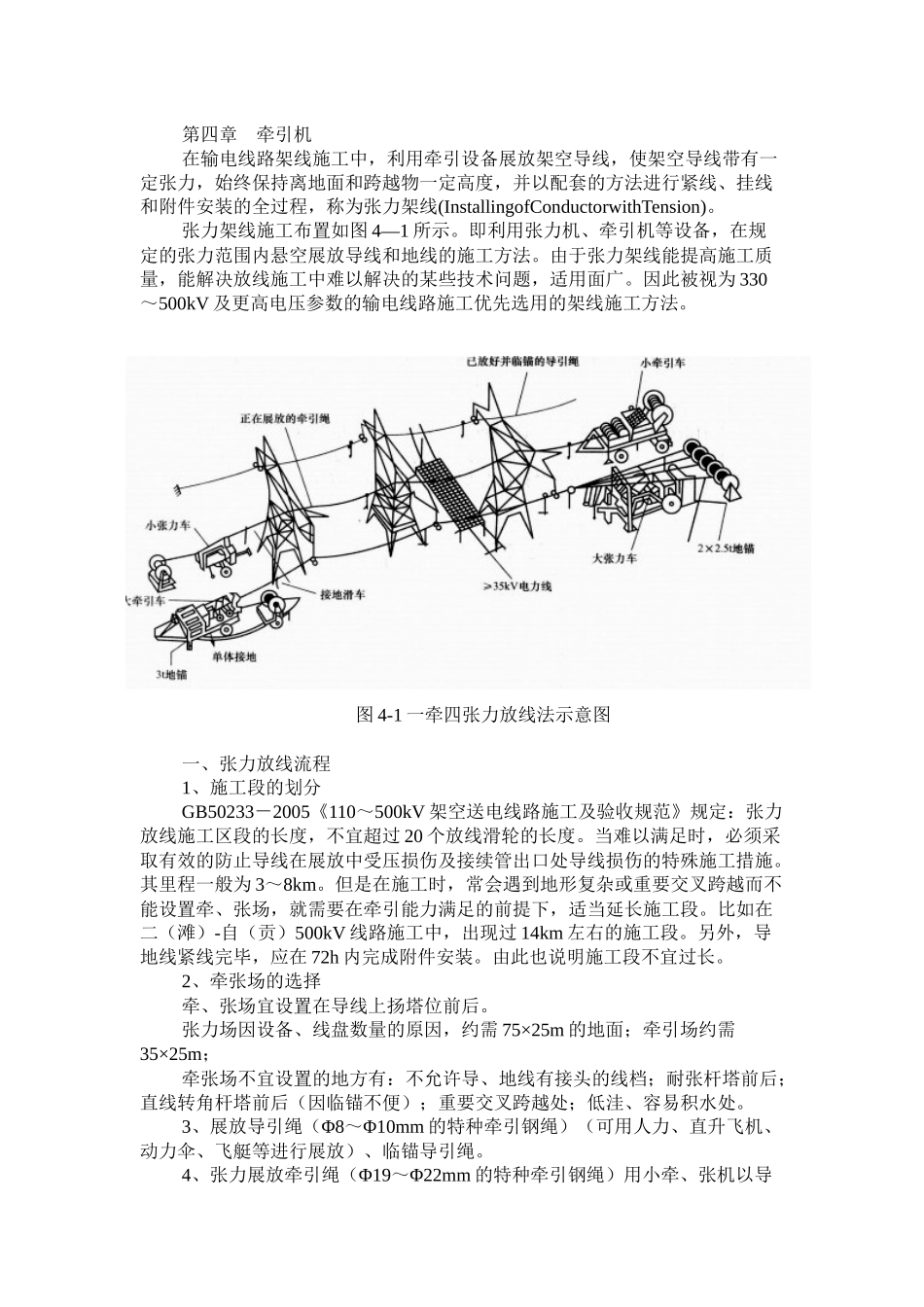

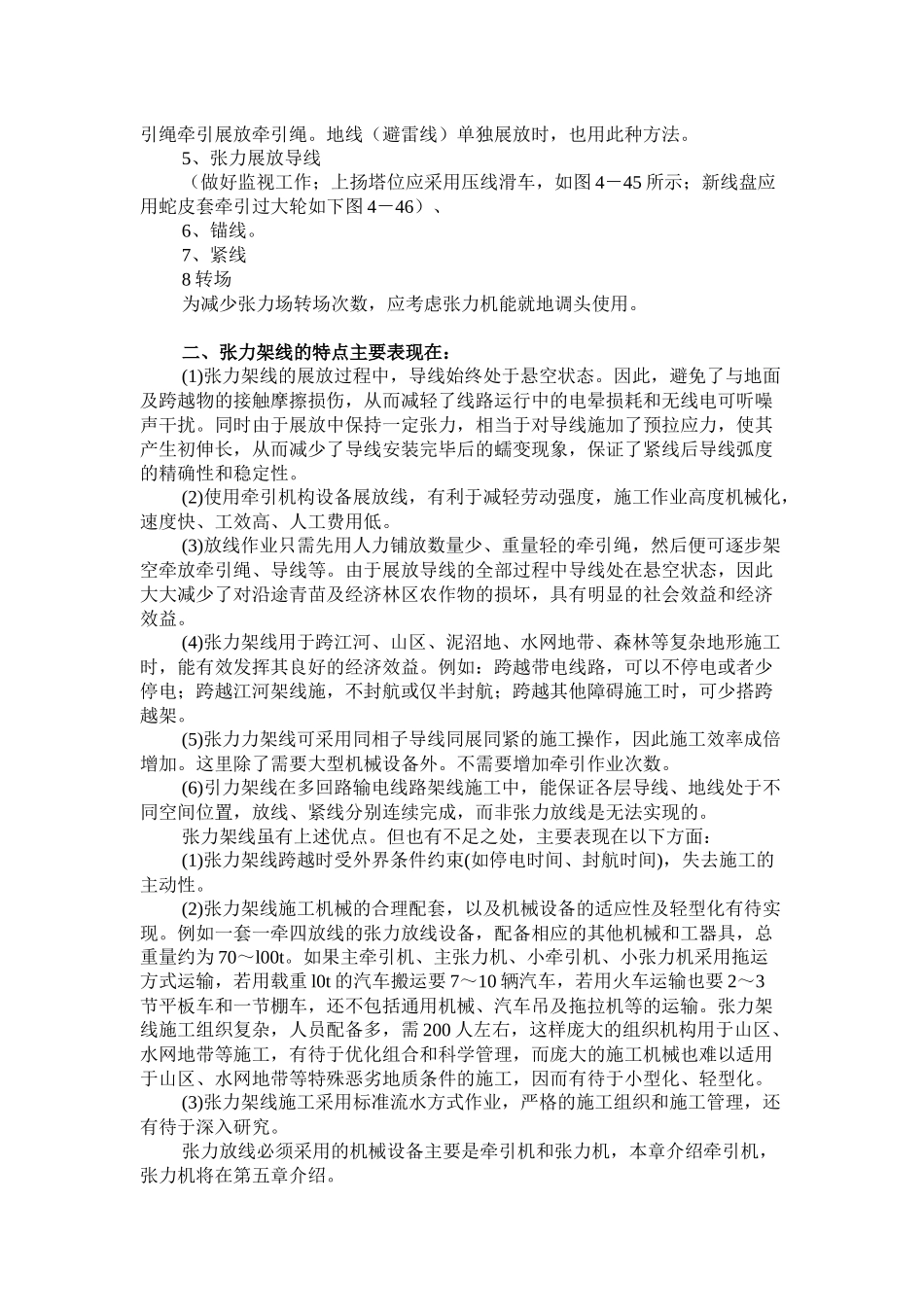

第四章 牵引机在输电线路架线施工中，利用牵引设备展放架空导线，使架空导线带有一定张力，始终保持离地面和跨越物一定高度，并以配套的方法进行紧线、挂线和附件安装的全过程，称为张力架线(InstallingofConductorwithTension)。张力架线施工布置如图 4—1 所示。即利用张力机、牵引机等设备，在规定的张力范围内悬空展放导线和地线的施工方法。由于张力架线能提高施工质量，能解决放线施工中难以解决的某些技术问题，适用面广。因此被视为 330～500kV 及更高电压参数的输电线路施工优先选用的架线施工方法。图 4-1 一牵四张力放线法示意图一、张力放线流程1、施工段的划分 GB50233－2005《110～500kV 架空送电线路施工及验收规范》规定：张力放线施工区段的长度，不宜超过 20 个放线滑轮的长度。当难以满足时，必须采取有效的防止导线在展放中受压损伤及接续管出口处导线损伤的特殊施工措施。其里程一般为 3～8km。但是在施工时，常会遇到地形复杂或重要交叉跨越而不能设置牵、张场，就需要在牵引能力满足的前提下，适当延长施工段。比如在二（滩）-自（贡）500kV 线路施工中，出现过 14km 左右的施工段。另外，导地线紧线完毕，应在 72h 内完成附件安装。由此也说明施工段不宜过长。2、牵张场的选择 牵、张场宜设置在导线上扬塔位前后。张力场因设备、线盘数量的原因，约需 75×25m 的地面；牵引场约需35×25m； 牵张场不宜设置的地方有：不允许导、地线有接头的线档；耐张杆塔前后；直线转角杆塔前后（因临锚不便）；重要交叉跨越处；低洼、容易积水处。3、展放导引绳（Φ8～Φ10mm 的特种牵引钢绳）（可用人力、直升飞机、动力伞、飞艇等进行展放）、临锚导引绳。4、张力展放牵引绳（Φ19～Φ22mm 的特种牵引钢绳）用小牵、张机以导引绳牵引展放牵引绳。地线（避雷线）单独展放时，也用此种方法。5、张力展放导线（做好监视工作；上扬塔位应采用压线滑车，如图 4－45 所示；新线盘应用蛇皮套牵引过大轮如下图 4－46）、6、锚线。7、紧线8 转场为减少张力场转场次数，应考虑张力机能就地调头使用。二、张力架线的特点主要表现在：(1)张力架线的展放过程中，导线始终处于悬空状态。因此，避免了与地面及跨越物的接触摩擦损伤，从而减轻了线路运行中的电晕损耗和无线电可听噪声干扰。同时由于展放中保持一定张力，相当于对导线施加了预拉应力，使其产生初伸长，从而减少了导线安装完毕后的蠕变现象，保证了紧线后导线...
