《机械系统设计》电子教案VIP免费

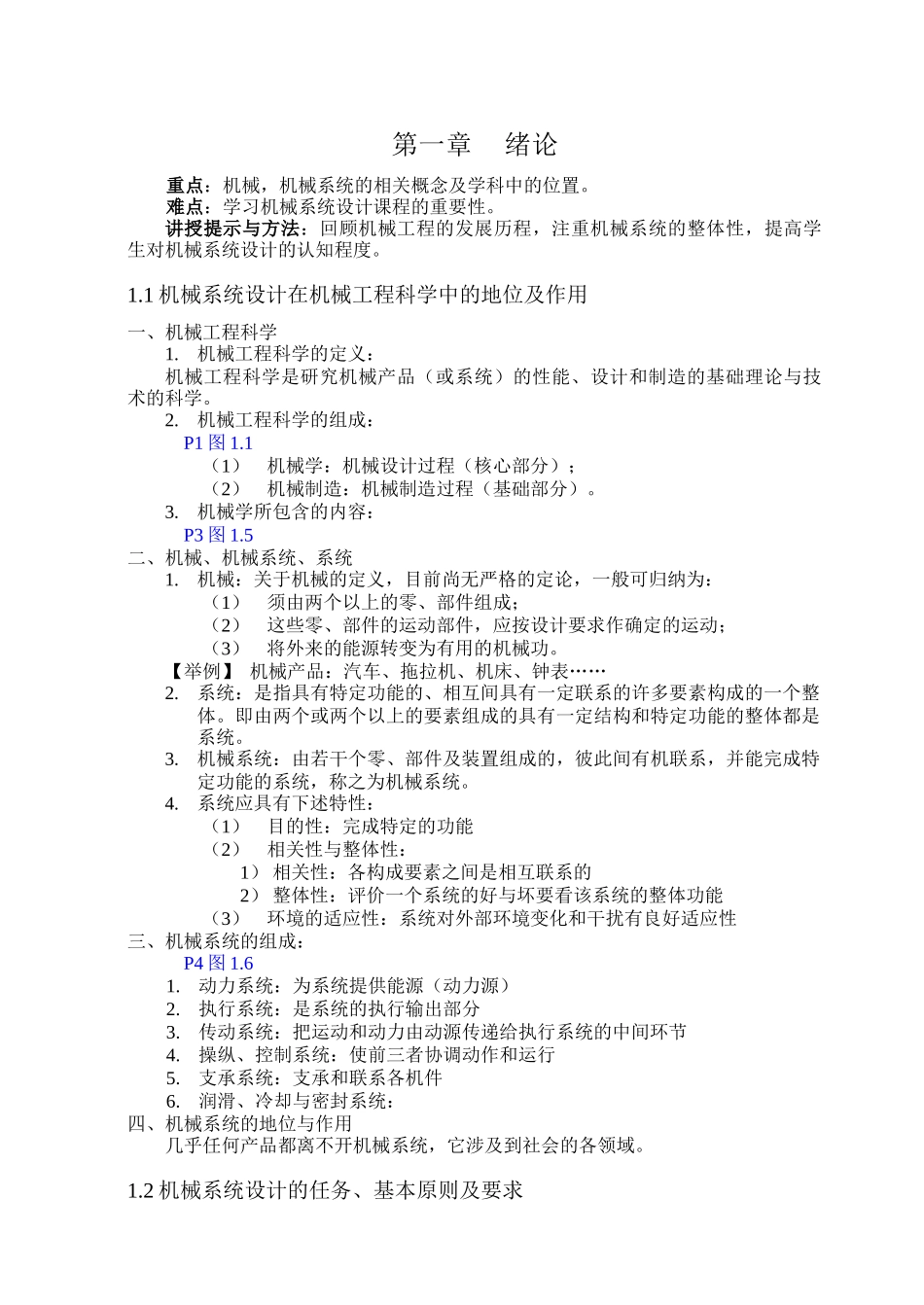

第一章绪论重点：机械，机械系统的相关概念及学科中的位置。难点：学习机械系统设计课程的重要性。讲授提示与方法：回顾机械工程的发展历程，注重机械系统的整体性，提高学生对机械系统设计的认知程度。1.1 机械系统设计在机械工程科学中的地位及作用一、机械工程科学1.机械工程科学的定义：机械工程科学是研究机械产品（或系统）的性能、设计和制造的基础理论与技术的科学。2.机械工程科学的组成：P1 图 1.1（1）机械学：机械设计过程（核心部分）；（2）机械制造：机械制造过程（基础部分）。3.机械学所包含的内容：P3 图 1.5二、机械、机械系统、系统1.机械：关于机械的定义，目前尚无严格的定论，一般可归纳为：（1）须由两个以上的零、部件组成；（2）这些零、部件的运动部件，应按设计要求作确定的运动；（3）将外来的能源转变为有用的机械功。【举例】 机械产品：汽车、拖拉机、机床、钟表……2.系统：是指具有特定功能的、相互间具有一定联系的许多要素构成的一个整体。即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。3.机械系统：由若干个零、部件及装置组成的，彼此间有机联系，并能完成特定功能的系统，称之为机械系统。4.系统应具有下述特性：（1）目的性：完成特定的功能（2）相关性与整体性：1） 相关性：各构成要素之间是相互联系的2） 整体性：评价一个系统的好与坏要看该系统的整体功能（3）环境的适应性：系统对外部环境变化和干扰有良好适应性三、机械系统的组成：P4 图 1.61.动力系统：为系统提供能源（动力源）2.执行系统：是系统的执行输出部分3.传动系统：把运动和动力由动源传递给执行系统的中间环节4.操纵、控制系统：使前三者协调动作和运行5.支承系统：支承和联系各机件6.润滑、冷却与密封系统：四、机械系统的地位与作用几乎任何产品都离不开机械系统，它涉及到社会的各领域。1.2 机械系统设计的任务、基本原则及要求一、机械系统设计的任务及设计类型：1.机械系统设计的任务：是开发新的产品和改造老产品。最终目的是为市场提供优质高效、价廉物美的机械产品，以取得较好的经济效益。2.设计类型：（1）全创新设计（2）适应性设计（3）变异性设计二、机械系统设计的基本原则及要求1.设计的基本原则和法规：（1）需求原则（2）信息原则（3）系统原则（4）优化、效益原则2.设计要求：（1）功能要求（2）适应性要求（3）可靠性要求（4）生产能力要求（5）使用经济性要求（6）成本要求...
