XXXX全国石油工程设计大赛推荐材料之三：采气工程设计VIP免费

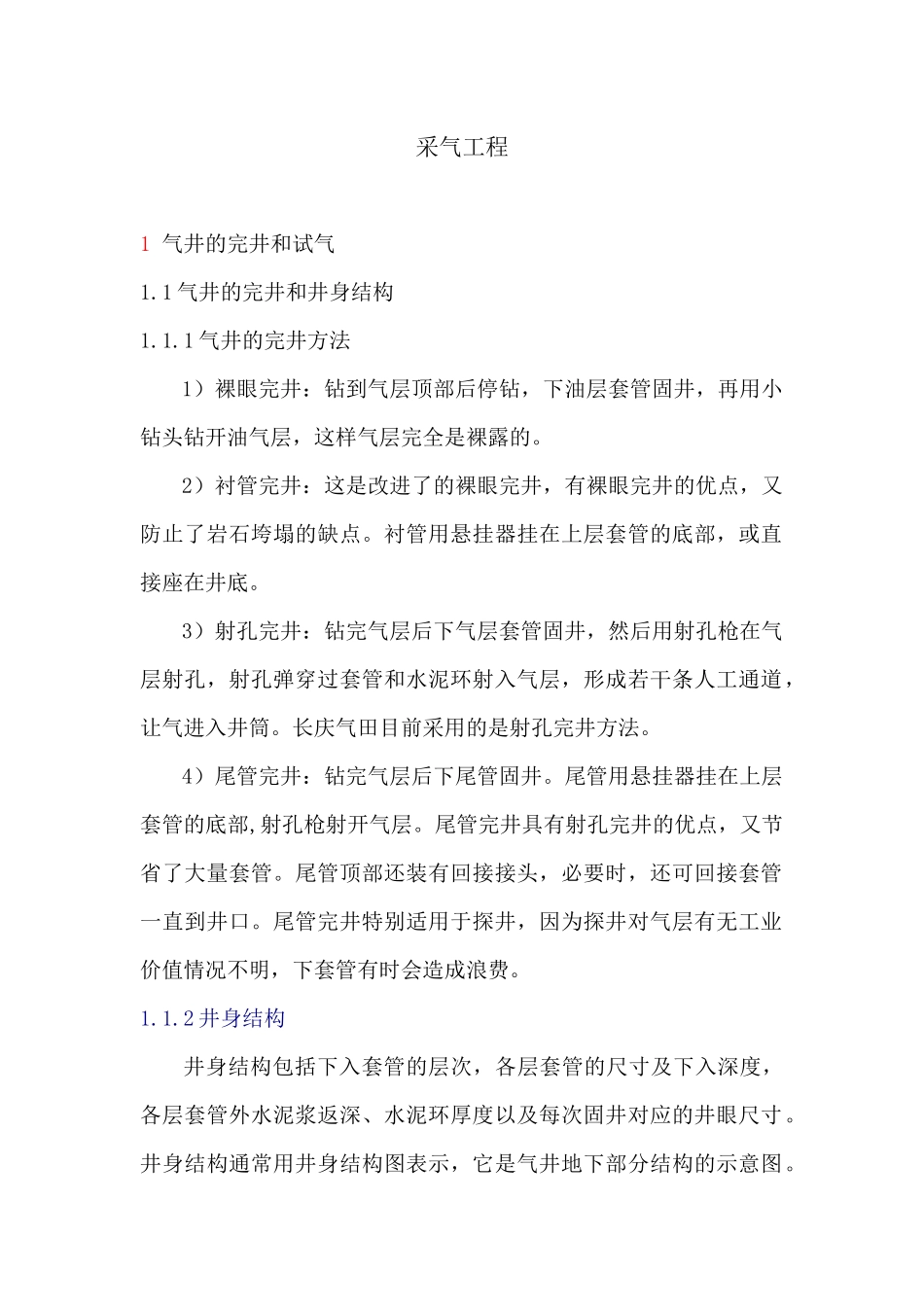

采气工程1 气井的完井和试气1.1 气井的完井和井身结构1.1.1 气井的完井方法1）裸眼完井：钻到气层顶部后停钻，下油层套管固井，再用小钻头钻开油气层，这样气层完全是裸露的。2）衬管完井：这是改进了的裸眼完井，有裸眼完井的优点，又防止了岩石垮塌的缺点。衬管用悬挂器挂在上层套管的底部，或直接座在井底。3）射孔完井：钻完气层后下气层套管固井，然后用射孔枪在气层射孔，射孔弹穿过套管和水泥环射入气层，形成若干条人工通道，让气进入井筒。长庆气田目前采用的是射孔完井方法。4）尾管完井：钻完气层后下尾管固井。尾管用悬挂器挂在上层套管的底部,射孔枪射开气层。尾管完井具有射孔完井的优点，又节省了大量套管。尾管顶部还装有回接接头，必要时，还可回接套管一直到井口。尾管完井特别适用于探井，因为探井对气层有无工业价值情况不明，下套管有时会造成浪费。1.1.2 井身结构井身结构包括下入套管的层次，各层套管的尺寸及下入深度，各层套管外水泥浆返深、水泥环厚度以及每次固井对应的井眼尺寸。井身结构通常用井身结构图表示，它是气井地下部分结构的示意图。 经 论 证 ， 适 合 长 庆 气 田 开 发 的 最 小 生 产 套 管 尺 寸 为φ139.7mm，套管程序为 φ244.5mm+φ139.7mm。考虑到下古气层H2S 含量较高，套管腐蚀后的修复、气田开发后期侧钻和上、下古气层的分层开采，下古气层开发井采用 φ273mm+φ177.8mm(7″)套管程序。上古气层采用 φ244.5mm+φ139.7mm 井身结构。1）长庆气井井身结构演变过程：（三个阶段）第一阶段：1986 年以前，以找油为主，兼顾石盒子组底砂岩气层。套 管 程 序 :Φ339.7mm 表 套 （ 150 ～ 200m ） +Φ177.8mm 或Φ139.7mm 套管。井身结构见图 2-1。图 2-1 第一阶段井身结构 图 2-2 第二阶段井身结构（1）第二阶段：1986 年至 1988 年，油气并举阶段。 (1)区域探井及超探井：表层套管＋技术套管＋生产套管＋尾管。井身结构见图 2-2。 优点：不熟悉地层的情况下，裸眼段长，能解决盐岩层等复杂问题。缺点：井眼大，套管层次多，钻速慢，建井周期长，成本高。（2）盆地东部中深井：表层套管＋技术套管＋尾管井身结构见图 2-3。 优点：相对前一种井身结构，简化了套管程序，钻速快，建井周期短。缺点：表层套管下深浅，未封固延长水层。图 2-3 第二阶段井身结构（2） 图 2-4 第二阶段井身结构（3）（3）东部探井第三次简化：表层套管＋...
