江苏某公司烧碱工程电气安装施工组织设计(DOC36页)VIP免费

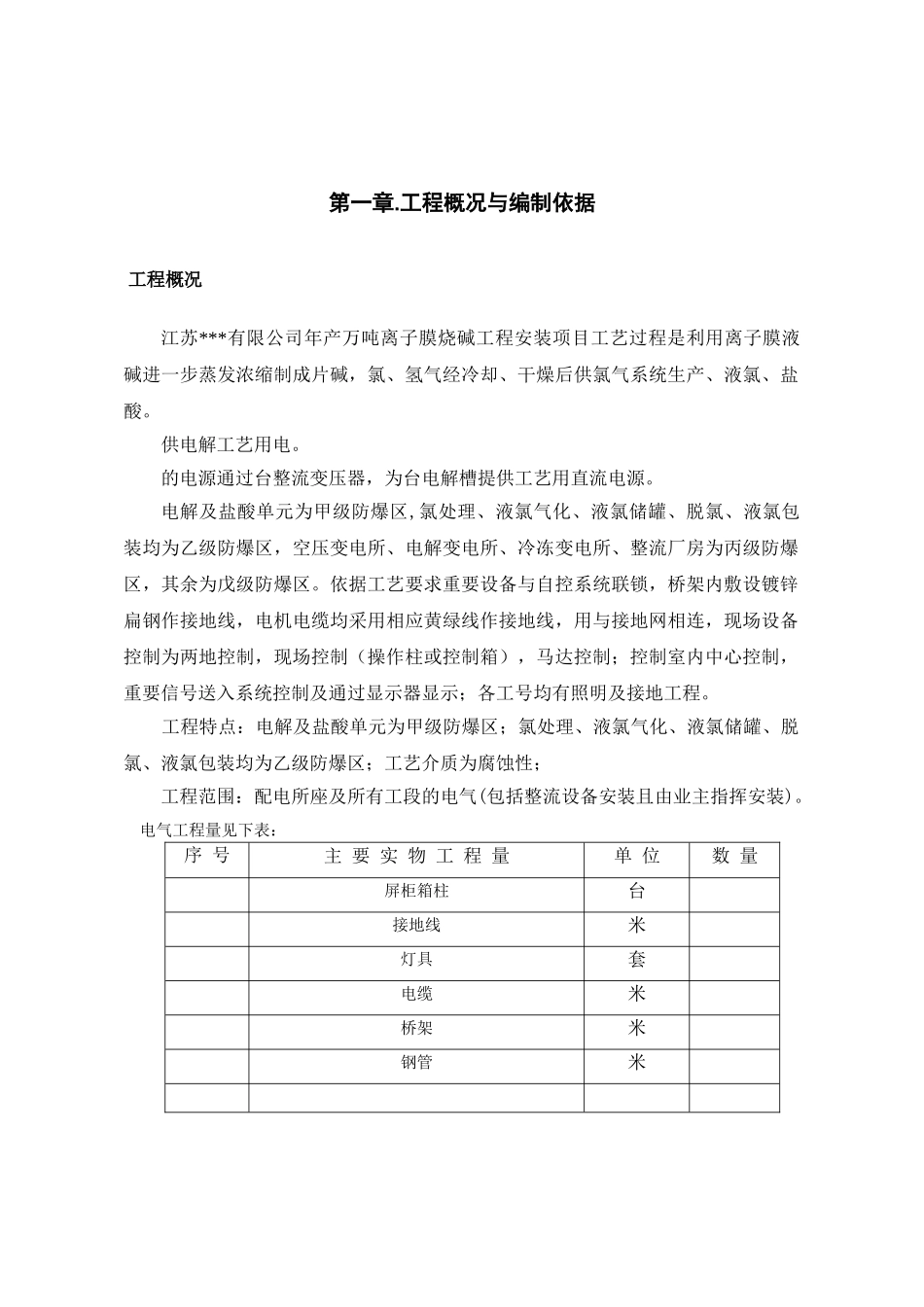

目录第一章.工程概况与编制依据 工程概况 江苏***有限公司年产万吨离子膜烧碱工程安装项目工艺过程是利用离子膜液碱进一步蒸发浓缩制成片碱，氯、氢气经冷却、干燥后供氯气系统生产、液氯、盐酸。供电解工艺用电。 的电源通过台整流变压器，为台电解槽提供工艺用直流电源。电解及盐酸单元为甲级防爆区,氯处理、液氯气化、液氯储罐、脱氯、液氯包装均为乙级防爆区，空压变电所、电解变电所、冷冻变电所、整流厂房为丙级防爆区，其余为戊级防爆区。依据工艺要求重要设备与自控系统联锁，桥架内敷设镀锌扁钢作接地线，电机电缆均采用相应黄绿线作接地线，用与接地网相连，现场设备控制为两地控制，现场控制（操作柱或控制箱），马达控制；控制室内中心控制，重要信号送入系统控制及通过显示器显示；各工号均有照明及接地工程。 工程特点：电解及盐酸单元为甲级防爆区；氯处理、液氯气化、液氯储罐、脱氯、液氯包装均为乙级防爆区；工艺介质为腐蚀性； 工程范围：配电所座及所有工段的电气(包括整流设备安装且由业主指挥安装)。 电气工程量见下表：序 号主 要 实 物 工 程 量单 位数 量屏柜箱柱台接地线米灯具套电缆米桥架米钢管米 编制依据 本工程招标文件及招标澄清函国家电气工程施工规范标准：《电气装置安装工程电力变压器、互感器施工及验收规范》；《电气装置安装工程母线装置施工及验收规范》；《电气装置安装工程电力变流设备施工及验收规范》；《电气装置安装工程电缆线路施工及验收规范》；《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程旋转电机施工及验收规范》；《电气装置安装工程盘柜及二次回路接线及施工验收规范》《电气装置安装工程 低压电器施工及验收规范》；《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》；《电气装置安装工程以下配线工程施工及验收规范》；《电气装置安装工程电气照明装置施工及验收规范》。《电气装置安装工程电气设备交接试验标准》；《工业安装工程质量检验评定统一标准》；《建筑安装工程质量检验评定统一标准》；《施工现场临时用电安全技术规范》。《化学工业工程建设交工技术文件规定》。企业标准：我公司按 、 、标准要求编制的《质量手册》和《程序文件》、《项目经理工作手册》；其它有关企业标准。公司多年从事同类装置电气施工经验。第二章 电气设备材料管理 电气设备材料标识序号设备材料名称入库标识过程标识最终标识变压器铭牌安...
