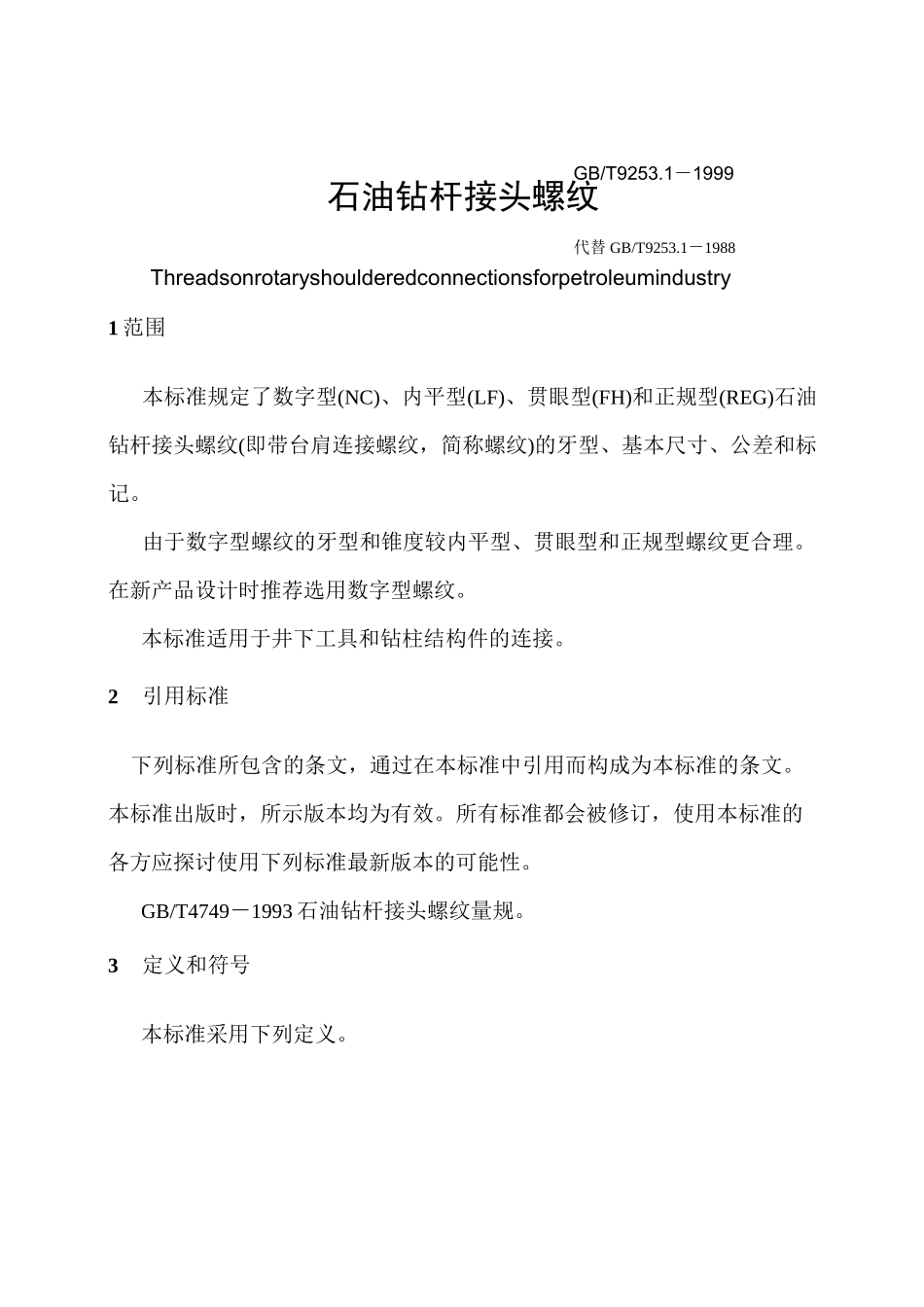

GB/T9253.1－1999石油钻杆接头螺纹代替 GB/T9253.1－1988Threadsonrotaryshoulderedconnectionsforpetroleumindustry1 范围本标准规定了数字型(NC)、内平型(LF)、贯眼型(FH)和正规型(REG)石油钻杆接头螺纹(即带台肩连接螺纹，简称螺纹)的牙型、基本尺寸、公差和标记。由于数字型螺纹的牙型和锥度较内平型、贯眼型和正规型螺纹更合理。在新产品设计时推荐选用数字型螺纹。本标准适用于井下工具和钻柱结构件的连接。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4749－1993 石油钻杆接头螺纹量规。3定义和符号本标准采用下列定义。3.1 术语3.1.1 数字型螺纹 number(NC)styleconnectionthreads采用 V-0.038R 螺纹牙型，并以螺纹基面中径的英寸数和十分之一英寸数表示的螺纹。注：NC10-NC16 采用 V-0.055 牙型3.1.2 内平型螺纹 internal-flush(IF)styleconnectionthreads采用 V-0.065 螺纹牙型，内平型钻杆接头采用的螺纹。3.1.3 贯眼型螺纹 full-hole(FH)styleconnectionthreads采用 V-0.040、V-0.050 或 V0.065 螺纹牙型，贯眼型钻杆接头采用的螺纹。3.1.4 正规型螺纹 regular(REG)styleconnectionthreads采用 V-0.040 或 V-0.050 螺纹牙型，正规型钻杆接头采用的螺纹。3.1.5 紧密距 standoff 在规定的条件下，旋合的内外锥螺纹其规定测量点或面之间的轴向距离。3.2 符号V-0.038R——牙底圆弧半径为 0.038in 的牙型代号V-0.040——牙底为圆弧，牙顶宽度为 0.040in 的牙型代号V-0.050——牙底为圆弧，牙顶宽度为 0.050in 的牙型代号V-0.055——平牙底，牙顶宽度 0.055in 的牙型代号V-0.065——平牙底，牙顶宽度为 0.065in 的牙型代号P――螺距H——原始三角形高度hn(hs)――内(外)螺纹牙型高度h(h)——内(外)螺纹牙顶高度anasAh(Ah)——内(外)螺纹牙顶高偏差anasAh(Ah)ns——内（外）螺纹牙型高度偏差S(S)rnrs-内（外）螺纹孤牙底削平高度frn(frs)——rnrs内（外）螺纹平牙底削平高度fcn(fcs)——cncs内（外）螺纹牙顶削平高度Fcn(Fcs)—cncs内（外）螺纹牙顶宽度Frn(Frs)——rnrs内（外）螺纹牙底宽度r(r)——rnrs内（外）螺纹牙底圆弧半径r 圆角半径C——基面中径DL—外螺纹大端大径 DTF――外螺纹根部圆柱直径LFDS——外螺纹小端大径L――外螺纹锥部长度pc...
