屋顶风机吊装方案VIP免费

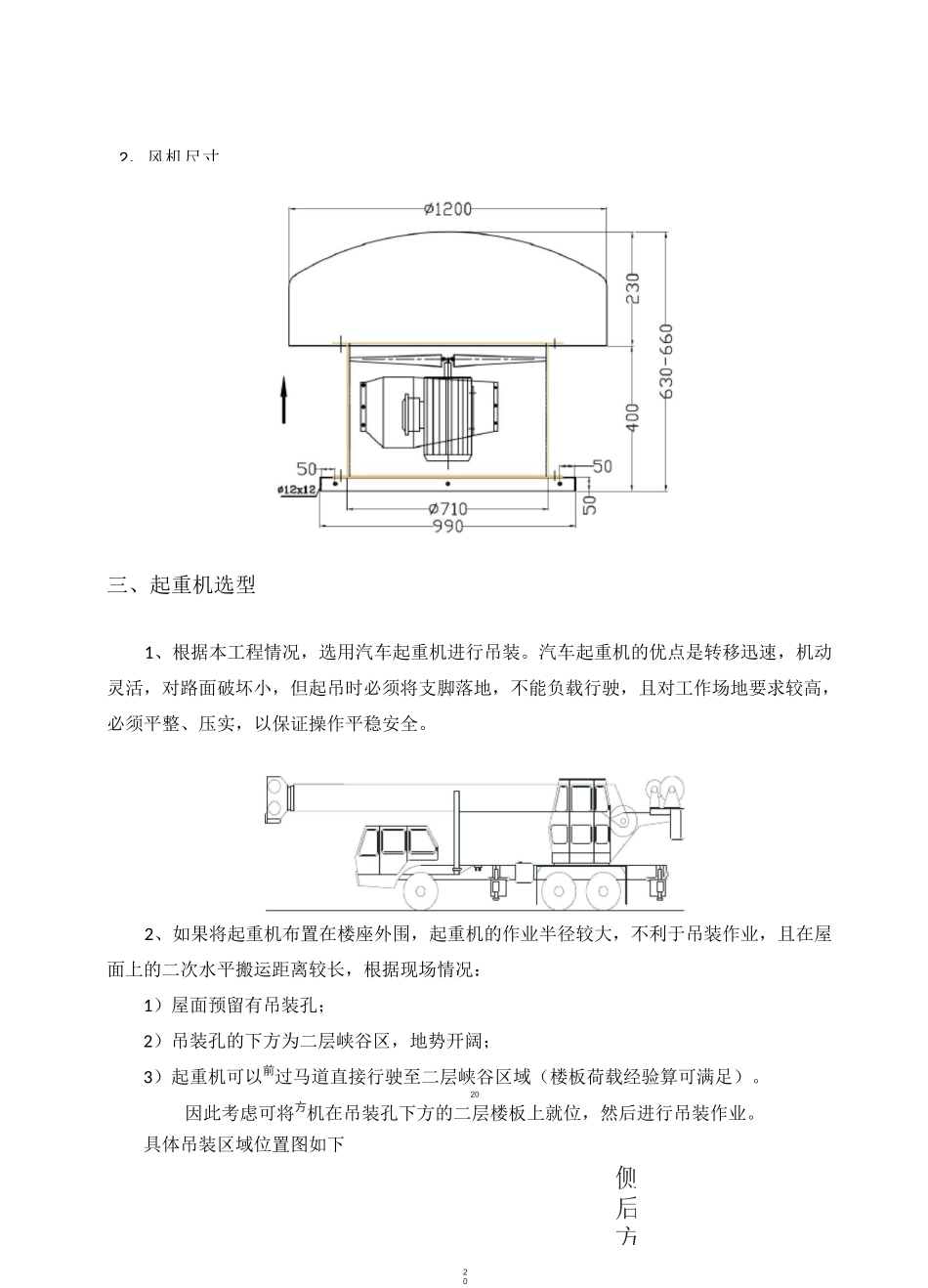

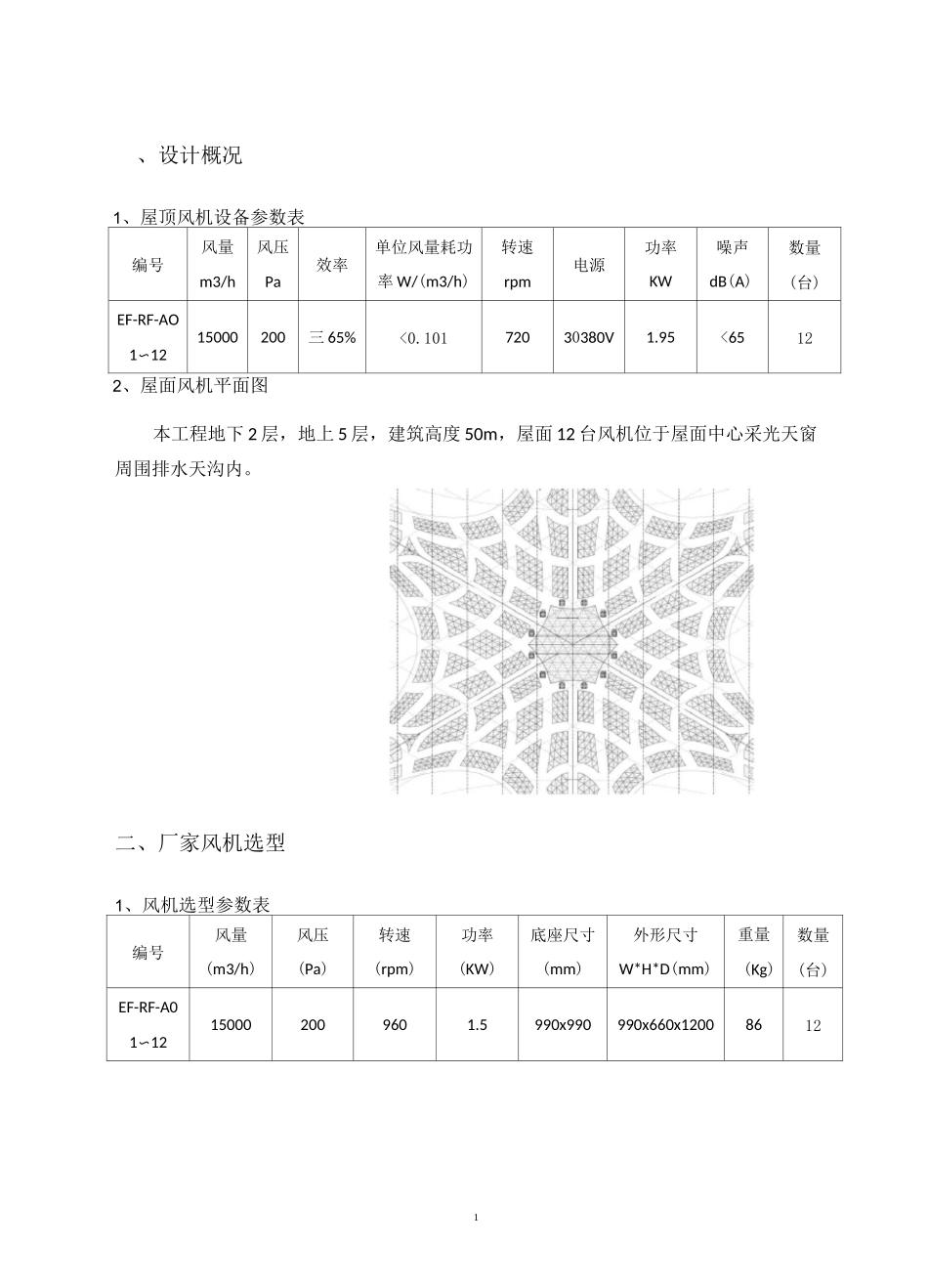

一、设计概况 11、屋顶风机设备参数表 12、屋面风机平面图 1二、厂家风机选型 11、风机选型参数表 12、风机尺寸图 2三、起重机选型 2四、风机吊装 61、吊装施工组织流程 62、吊装准备工作 73、试吊 74、吊运就位 75、吊装示意图 8五、风机在屋面水平运输 8六、起重机安全操作规程 91、设计概况1、屋顶风机设备参数表编号风量m3/h风压Pa效率单位风量耗功率 W/(m3/h)转速rpm电源功率KW噪声dB(A)数量(台)EF-RF-AO1〜1215000200三 65%<0.10172030380V1.95<65122、屋面风机平面图本工程地下 2 层，地上 5 层，建筑高度 50m，屋面 12 台风机位于屋面中心采光天窗周围排水天沟内。二、厂家风机选型1、风机选型参数表编号风量(m3/h)风压(Pa)转速(rpm)功率(KW)底座尺寸(mm)外形尺寸W*H*D(mm)重量(Kg)数量(台)EF-RF-A01〜12150002009601.5990x990990x660x12008612侧后方20三、起重机选型1、根据本工程情况，选用汽车起重机进行吊装。汽车起重机的优点是转移迅速，机动灵活，对路面破坏小，但起吊时必须将支脚落地，不能负载行驶，且对工作场地要求较高，必须平整、压实，以保证操作平稳安全。2、如果将起重机布置在楼座外围，起重机的作业半径较大，不利于吊装作业，且在屋面上的二次水平搬运距离较长，根据现场情况：1）屋面预留有吊装孔；2）吊装孔的下方为二层峡谷区，地势开阔；3）起重机可以前过马道直接行驶至二层峡谷区域（楼板荷载经验算可满足）。20因此考虑可将方机在吊装孔下方的二层楼板上就位，然后进行吊装作业。具体吊装区域位置图如下2、风机尺寸3二层平面图3、屋顶风机单台重量为 86Kg，屋面高度按 50m 考虑，二层地面标高按 6.5m 考虑,查阅汽车起重机型号选型参数表，选用 50T 汽车起重机进行吊装。4、起重机具体参数以多田野 50 吨汽车起重机为例，具体参数如下：车长 12.96m，车宽 2.82m，车高 3.73m；支腿全伸跨距为 6.8m，支腿半伸跨距为 4.6m，支腿前后距离 5.45m；转台尾部回转半径 3.51m；吊车自重 38.8t。華 TFJL 馄全帕用 am■主骨工况额定起璽灵表"■---.主話虫度齐淫半堆iCfJfimH.Cm1R 伽2*6m25.8m32.7m4O.Cmi3.0m50.00033,00028,00024.0003.fim斗 3,00033.000215,00024.M04.om38,00033,00028.00024.00050,0004.5m34,00030.50028.00024.00020,0003.0m30,20029rCi0020,00024,00020.0005.5ITI27,5002Gn50025,60023,20020,C?Qg14tX»©.On25.0002<0003?.&3C21.50014GW?e.Sin22,7002...
