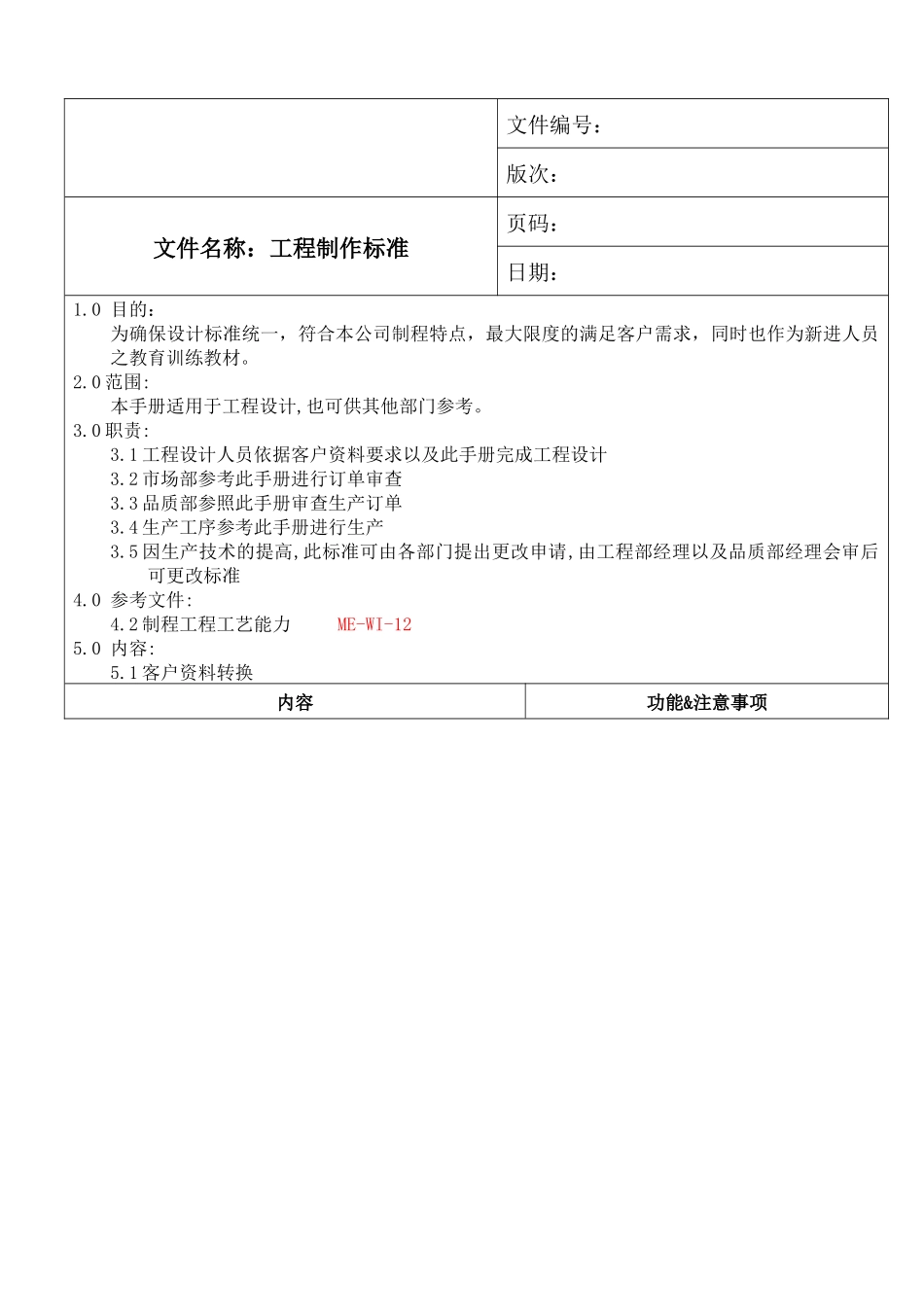

作 业 指 导 书编制：审核：批准：日期：日期：日期：会审（先打“√”选择需要会审的部门再由会审部门审核并签名）：市场部品质部工程部工艺部计划部生产部设备部人事部资材部财务部文件格式及规范化审核：日期：文件名：工程制作标准文件编号：版 本 号：A生效日期：2011 年 05 月 05 日文件编号：版次：文件名称：工程制作标准页码：日期：1.0 目的：为确保设计标准统一，符合本公司制程特点，最大限度的满足客户需求，同时也作为新进人员之教育训练教材。2.0 范围:本手册适用于工程设计,也可供其他部门参考。3.0 职责:3.1 工程设计人员依据客户资料要求以及此手册完成工程设计3.2 市场部参考此手册进行订单审查3.3 品质部参照此手册审查生产订单3.4 生产工序参考此手册进行生产3.5 因生产技术的提高,此标准可由各部门提出更改申请,由工程部经理以及品质部经理会审后可更改标准4.0 参考文件:4.2 制程工程工艺能力 ME-WI-125.0 内容:5.1 客户资料转换内容功能&注意事项1.GERBER FILE(市场/客户提供):根据客户提供的文件,对客户资料进行转换,统一转换为 GERBER FILE 文件,导入软件内进行设计，并且将每层在软件内定义好属性及层名。2．客户产品机构图、组装图、零件极性图。3．零件表（BOM 表）： 采购根据零件表采购产品需组装的零件。4．市场下单时需将以上客户资料转换为书面的客户资料下发给工程部。5．需将客户资料打印在 A4 纸上，且附在 MI 上，如果在客户资料基础上有更改内容，需在打印的客户图纸上备注清楚。6．将客户原始单只 GERBER FILE 文件输出光绘。1.决定各层的结构(线路层、字符层、阻焊层、钻孔层……)例如：线路层：Layer阻焊层：Soldermask钢网层：Pastemask字符层： Silkscreen钻孔层：Drill2．尺寸、公差、材料及制作要求等说明3．相关零配件、规格尺寸、材质。4．为工程设计提供制作依据，确保资料正确性。5．为生产及品质提供依据，生产及品质根据客户图纸与设计资料及生产产品进行审查及核对。6．为光绘检查菲林提供依据文件编号：版次：文件名称：工程制作标准页码：日期：6.0 资料制作1.复制外形到一空层2.设计定位孔,一般每冲模具最少 3 个管位刀模:定位孔中心距外形边的距离≥3mm钢模及工装:定位孔中心距外形边的距离≥2mm,一般设计 3mm2.1 插头板的定位孔设计：设计在插头正中心或在插头两边设计，且定位孔需 CCD 打出，如果插头背面贴 PI 补强的板，PI 补强需加...
