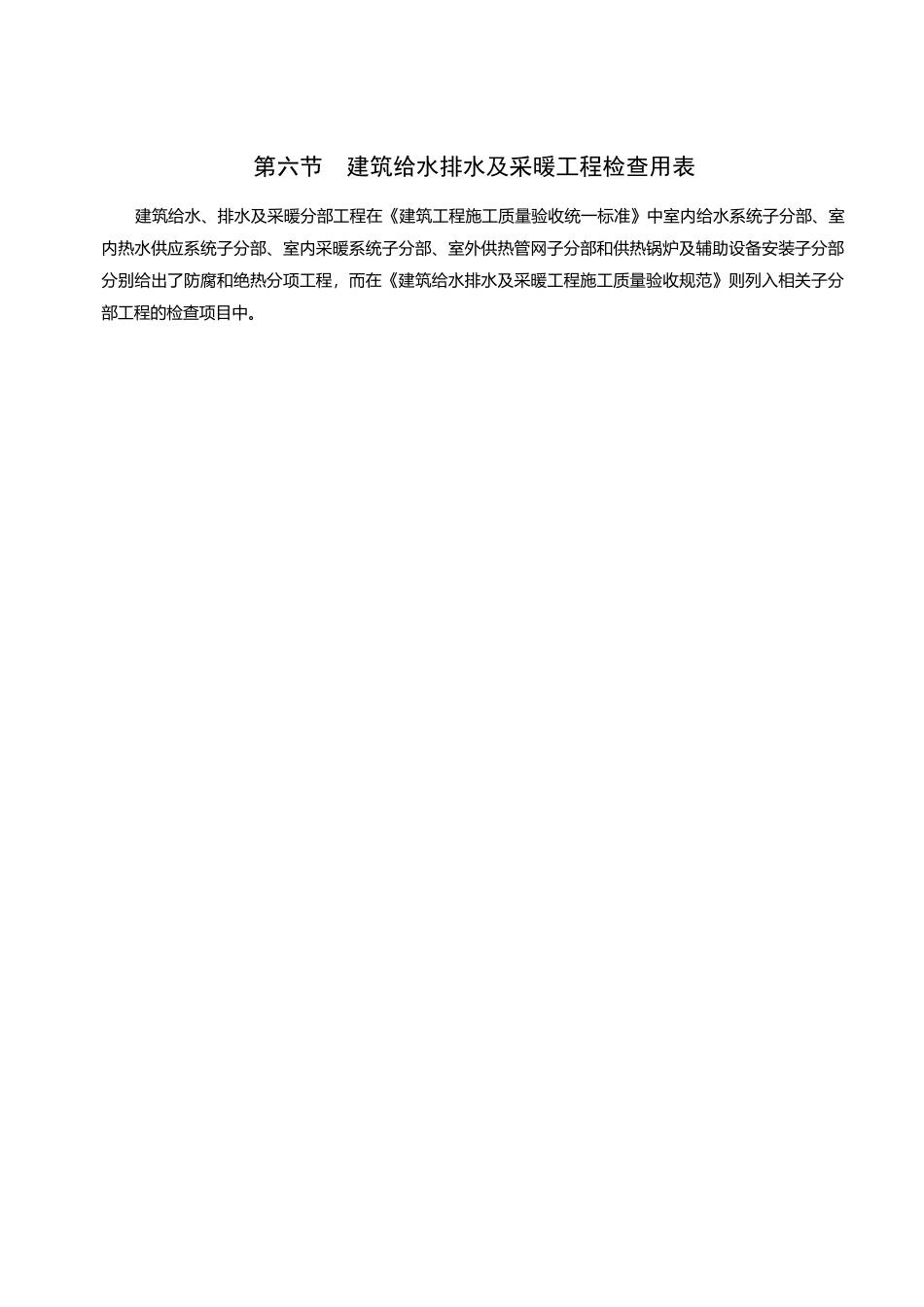

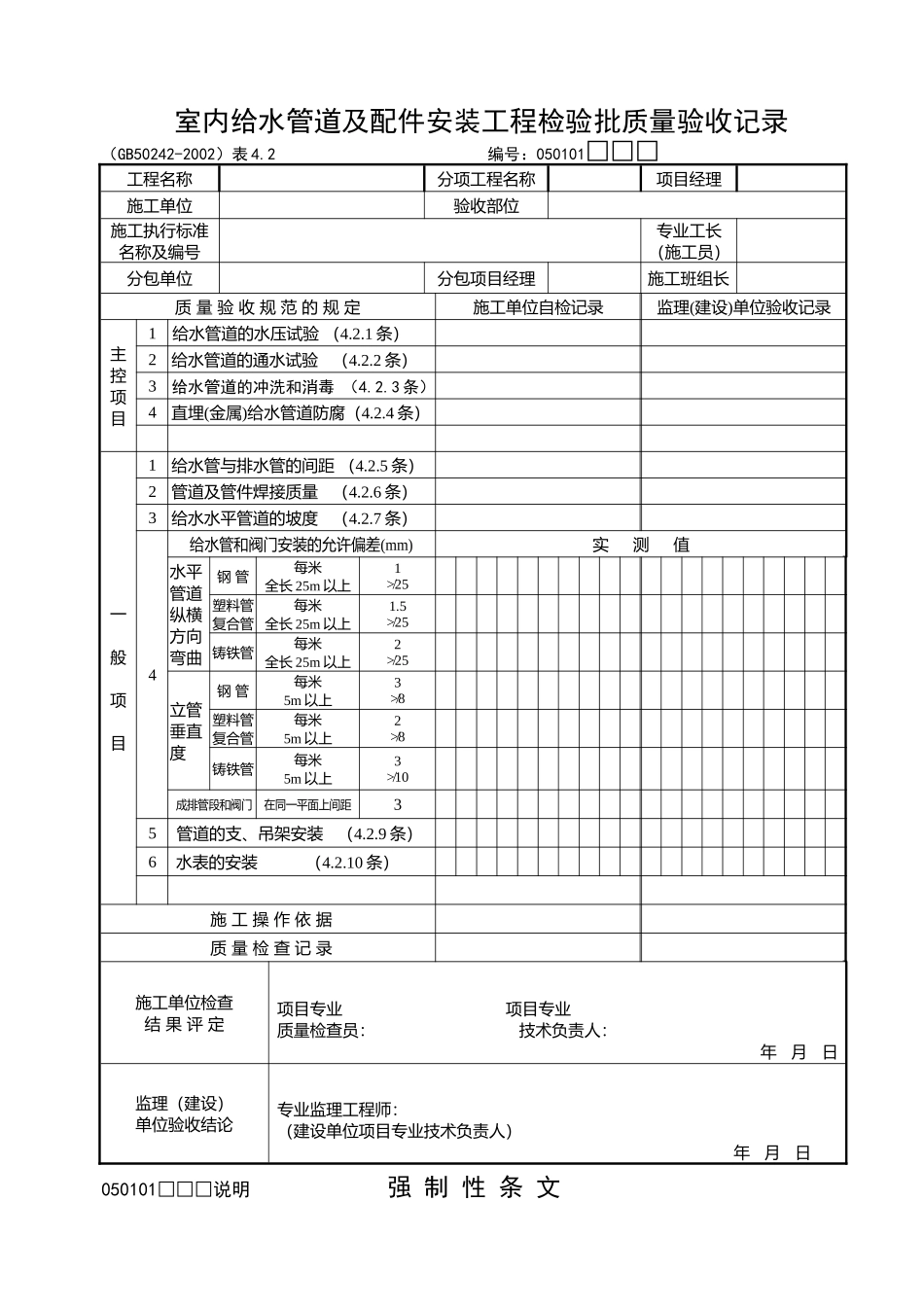

第六节 建筑给水排水及采暖工程检查用表建筑给水、排水及采暖分部工程在《建筑工程施工质量验收统一标准》中室内给水系统子分部、室内热水供应系统子分部、室内采暖系统子分部、室外供热管网子分部和供热锅炉及辅助设备安装子分部分别给出了防腐和绝热分项工程，而在《建筑给水排水及采暖工程施工质量验收规范》则列入相关子分部工程的检查项目中。室内给水管道及配件安装工程检验批质量验收记录（GB50242-2002）表 4.2 编号：050101□□□工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长（施工员）分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1给水管道的水压试验 （4.2.1 条）2给水管道的通水试验 （4.2.2 条）3给水管道的冲洗和消毒 （4.2.3 条）4直埋(金属)给水管道防腐（4.2.4 条）一般项目1给水管与排水管的间距 （4.2.5 条）2管道及管件焊接质量 （4.2.6 条）3给水水平管道的坡度 （4.2.7 条）4给水管和阀门安装的允许偏差(mm)实 测 值水平管道纵横方向弯曲钢 管每米全长 25m 以上1≯�25塑料管复合管每米全长 25m 以上1.5≯�25铸铁管每米全长 25m 以上2≯�25立管垂直度钢 管每米5m 以上3≯�8塑料管复合管每米5m 以上2≯�8铸铁管每米5m 以上3≯�10成排管段和阀门在同一平面上间距35管道的支、吊架安装 （4.2.9 条）6水表的安装 （4.2.10 条）施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日050101□□□说明 强 制 性 条 文3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。4.1.2 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。主 控 项 目4.2.1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6 MPa。检验方法：金属及复合管给水管道系统在试验压力下观测 10min，压力降不应大于 0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑...
