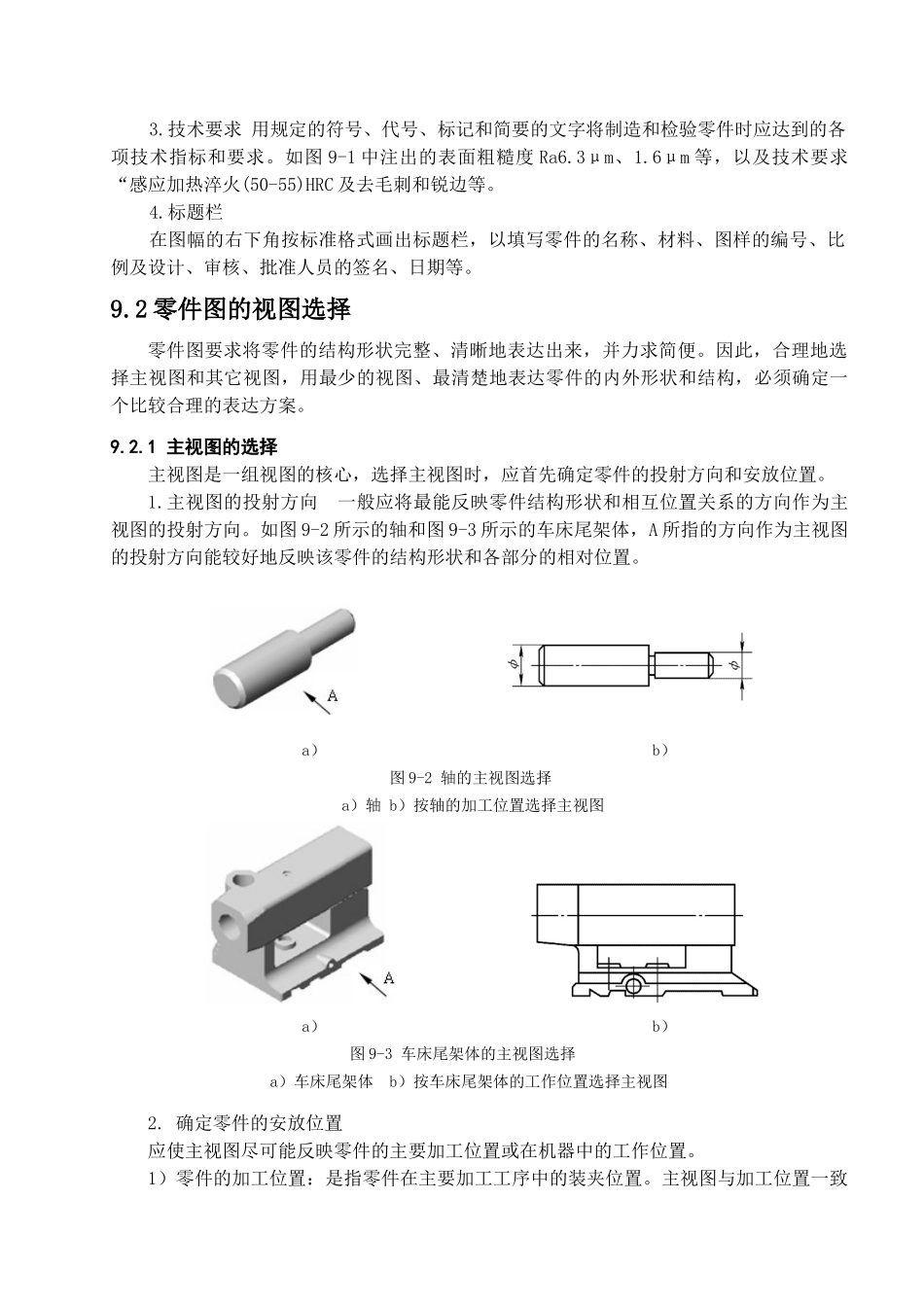

第 9 章 零件图 表达单个零件的结构和形状、尺寸和技术要求的图样称为零件图。本章主要介绍零件图的具体内容、绘制和识读。9.1 零件图的作用和内容9.1.2 零件图的作用在机械产品的生产过程中，加工和制造各种不同形状的机器零件时，一般是先根据零件图对零件材料和数量的要求进行备料，然后按图纸中零件的形状、尺寸与技术要求进行加工 制造，同时还要根据图纸上的全部技术要求，检验被加工零件是否达到规定的质量指标。由此可见，零件图是设计部门提交给生产部门的重要技术文件，它反映了设计者的意图，表达了对零件的要求，是生产中进行加工制造与检验零件质量的重要技术性文件。9.1.2 零件图的内容图 9-1 是球阀中的阀芯，从图中可以看出零件图应包括以下四方面的内容：图 9-1 阀芯零件图1.一组视图用一组视图（包括视图、剖视、断面等表达方法）完整、准确、清楚、简便地表达出零件的结构形状。图 9-1 所示的阀芯，用主、左视图视图表达，主视图采用全剖视，左视图采用半剖视。2.足够的尺寸零件图中应正确、齐全、清晰、合理地标注出表示零件各部分的形状大小和相对位置的尺寸。为零件的加工制造提供依据。如图 9-1 阀芯的主视图中标注的尺寸 S￠40 和 32 确定了阀芯的轮廓形状，中间的通孔为 Φ20，上部凹槽的形状和位置通过主视图中的尺寸 10和左视图中的擦除 R34、14 确定。3.技术要求 用规定的符号、代号、标记和简要的文字将制造和检验零件时应达到的各项技术指标和要求。如图 9-1 中注出的表面粗糙度 Ra6.3μm、1.6μm 等，以及技术要求“感应加热淬火(50-55)HRC 及去毛刺和锐边等。4.标题栏在图幅的右下角按标准格式画出标题栏，以填写零件的名称、材料、图样的编号、比例及设计、审核、批准人员的签名、日期等。9.2 零件图的视图选择零件图要求将零件的结构形状完整、清晰地表达出来，并力求简便。因此，合理地选择主视图和其它视图，用最少的视图、最清楚地表达零件的内外形状和结构，必须确定一个比较合理的表达方案。9.2.1 主视图的选择主视图是一组视图的核心，选择主视图时，应首先确定零件的投射方向和安放位置。1.主视图的投射方向 一般应将最能反映零件结构形状和相互位置关系的方向作为主视图的投射方向。如图 9-2 所示的轴和图 9-3 所示的车床尾架体，A 所指的方向作为主视图的投射方向能较好地反映该零件的结构形状和各部分的相对位置。 a） b）图 9-2 轴的主视图选...
