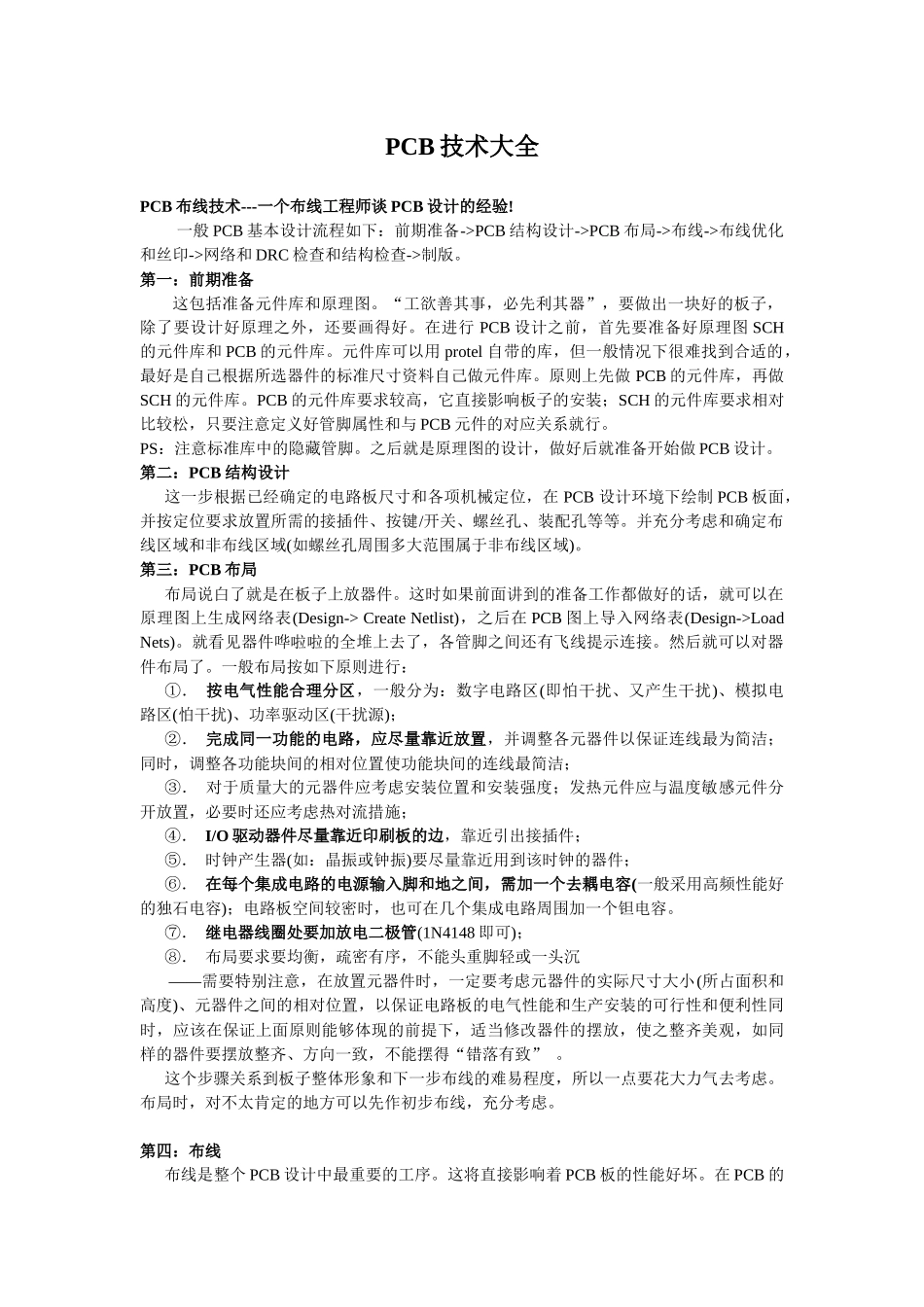

PCB 技术大全PCB 布线技术---一个布线工程师谈 PCB 设计的经验! 一般 PCB 基本设计流程如下：前期准备->PCB 结构设计->PCB 布局->布线->布线优化和丝印->网络和 DRC 检查和结构检查->制版。 第一：前期准备这包括准备元件库和原理图。“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。在进行 PCB 设计之前，首先要准备好原理图 SCH的元件库和 PCB 的元件库。元件库可以用 protel 自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做 PCB 的元件库，再做SCH 的元件库。PCB 的元件库要求较高，它直接影响板子的安装；SCH 的元件库要求相对比较松，只要注意定义好管脚属性和与 PCB 元件的对应关系就行。PS：注意标准库中的隐藏管脚。之后就是原理图的设计，做好后就准备开始做 PCB 设计。 第二：PCB 结构设计这一步根据已经确定的电路板尺寸和各项机械定位，在 PCB 设计环境下绘制 PCB 板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。第三：PCB 布局布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表(Design-> Create Netlist)，之后在 PCB 图上导入网络表(Design->Load Nets)。就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。然后就可以对器件布局了。一般布局按如下原则进行： ①． 按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区(干扰源)； ②． 完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁； ③． 对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施； ④． I/O 驱动器件尽量靠近印刷板的边，靠近引出接插件； ⑤． 时钟产生器(如：晶振或钟振)要尽量靠近用到该时钟的器件； ⑥． 在每个集成电路的电源输入脚和地之间，需加一个去耦电容(一般采用高频性能好的独石电容)；电路板空间较密时，也可在几个集成电路周围加一个钽电容。 ⑦． 继电器线圈处要加放电二极管(1N4148 即可)； ⑧． 布局要求要均衡，疏密有序，不能头重脚轻...
