化工机械设计基础习题VIP免费

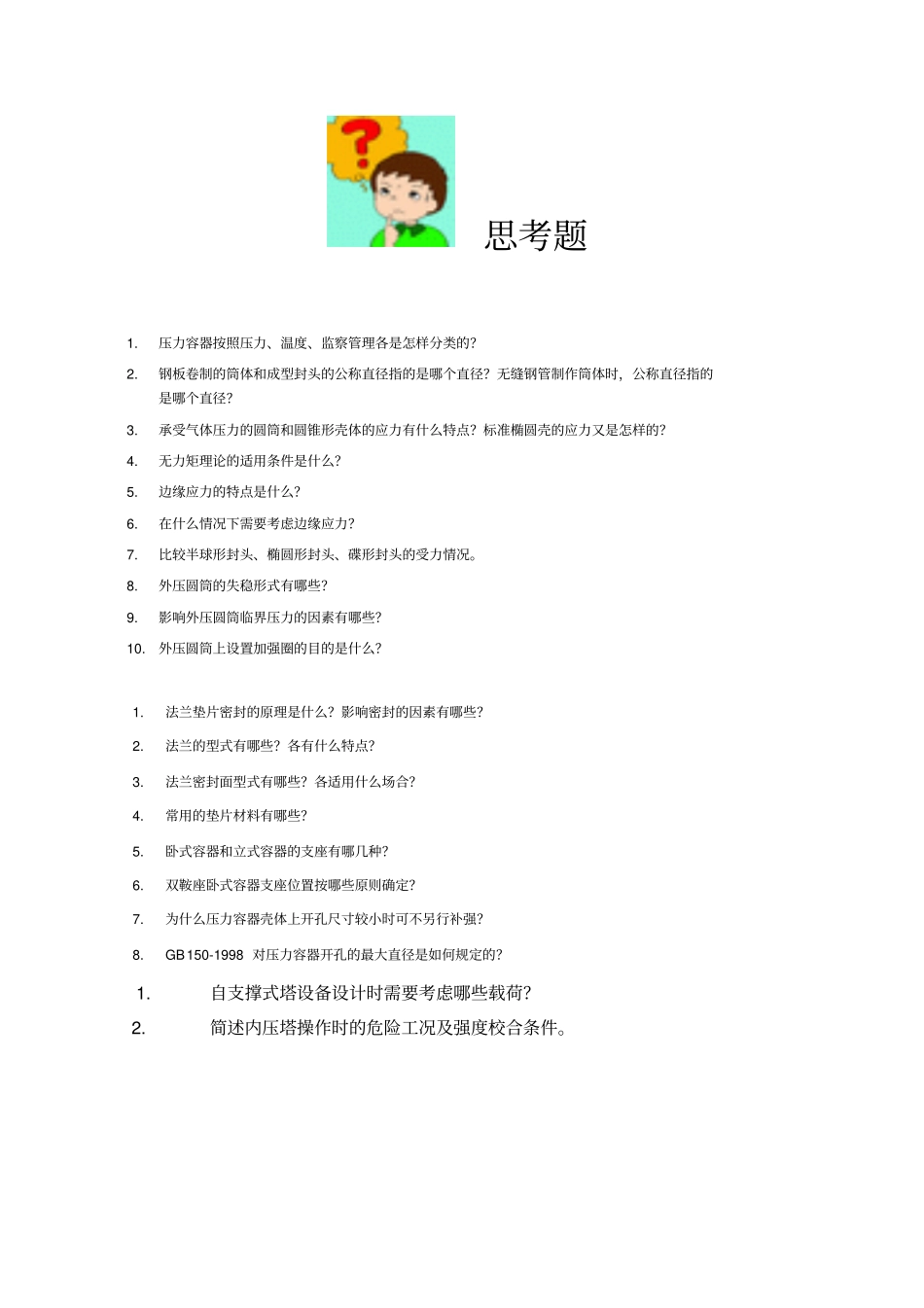

化工机械设计基础习题_第1页
1/8

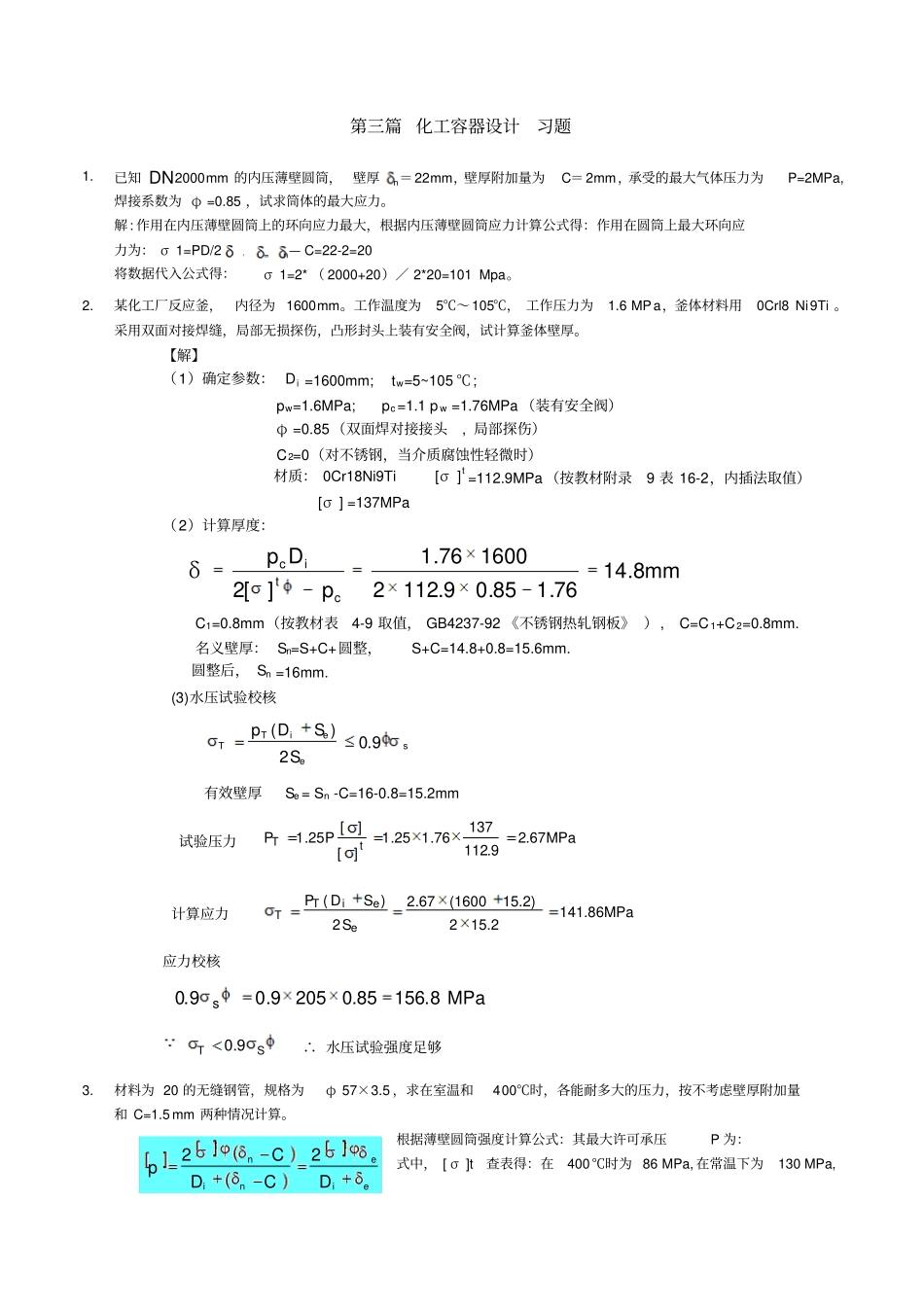

化工机械设计基础习题_第2页
2/8

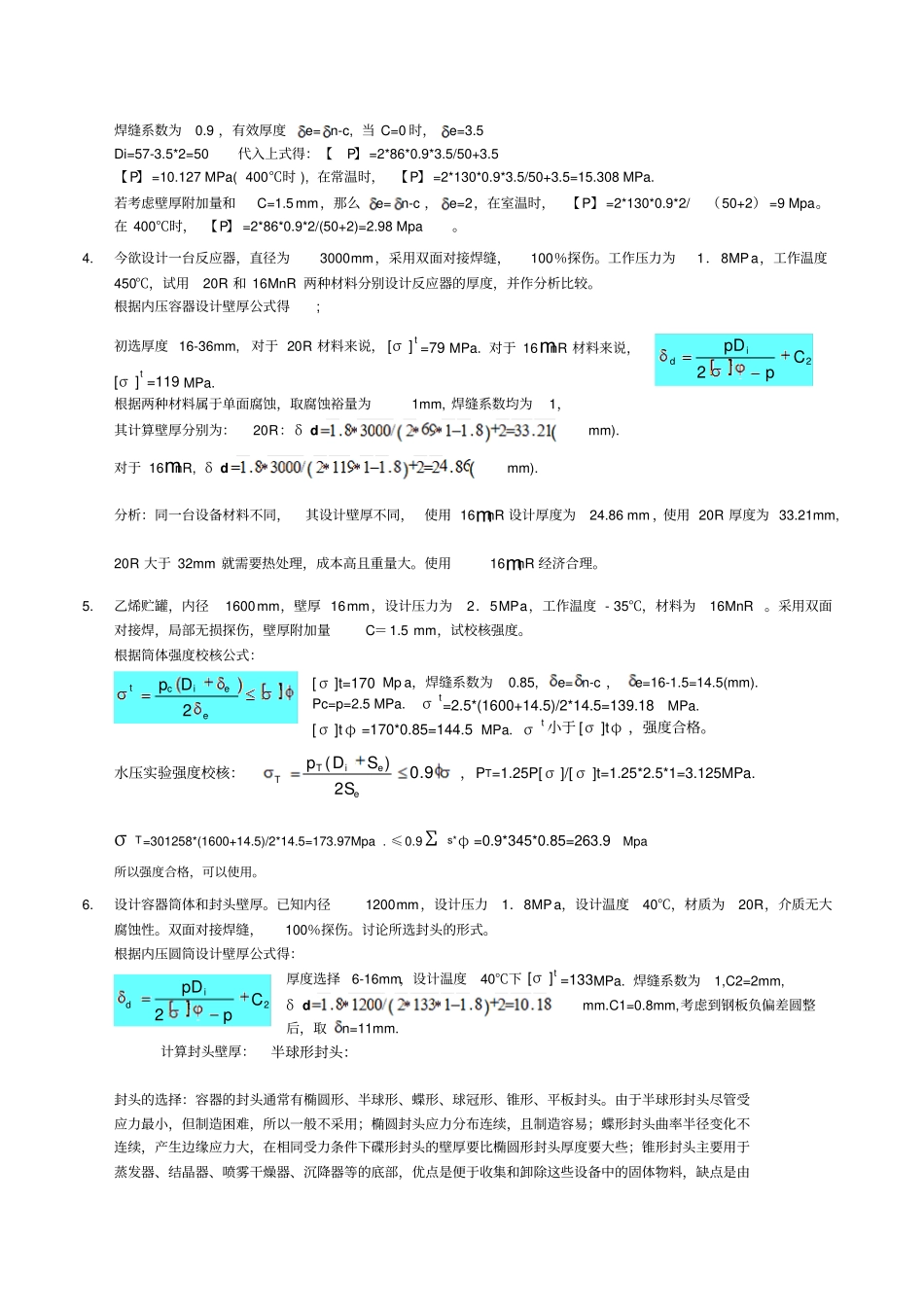

化工机械设计基础习题_第3页
3/8
思考题1. 压力容器按照压力、温度、监察管理各是怎样分类的?2. 钢板卷制的筒体和成型封头的公称直径指的是哪个直径?无缝钢管制作筒体时,公称直径指的是哪个直径?3. 承受气体压力的圆筒和圆锥形壳体的应力有什么特点?标准椭圆壳的应力又是怎样的?4. 无力矩理论的适用条件是什么?5. 边缘应力的特点是什么?6. 在什么情况下需要考虑边缘应力?7. 比较半球形封头、椭圆形封头、碟形封头的受力情况。8. 外压圆筒的失稳形式有哪些?9. 影响外压圆筒临界压力的因素有哪些?10. 外压圆筒上设置加强圈的目的是什么?1.自支撑式塔设备设计时需要考虑哪些载荷?2.简述内压塔操作时的危险工况及强度校合条件。1. 法兰垫片密封的原理是什么?影响密封的因素有哪些?2. 法兰的型式有哪些?各有什么特点?3. 法兰密封面型式有哪些?各适用什么场合?4. 常用的垫片材料有哪些?5. 卧式容器和立式容器的支座有哪几种?6. 双鞍座卧式容器支座位置按哪些原则确定?7. 为什么压力容器壳体上开孔尺寸较小时可不另行补强?8. GB150-1998 对压力容器开孔的最大直径是如何规定的?第三篇 化工容器设计习题1. 已知 DN2000mm 的内压薄壁圆筒, 壁厚n=22mm,壁厚附加量为C=2mm,承受的最大气体压力为P=2MPa,焊接系数为 φ =0.85 ,试求筒体的最大应力。解: 作用在内压薄壁圆筒上的环向应力最大,根据内压薄壁圆筒应力计算公式得:作用在圆筒上最大环向应力为: σ 1=PD/2,=n— C=22-2=20将数据代入公式得:σ 1=2* ( 2000+20)/ 2*20=101 Mpa。2. 某化工厂反应釜,内径为 1600mm。工作温度为5℃~105℃, 工作压力为1.6 MPa,釜体材料用0Crl8 Ni9Ti 。采用双面对接焊缝,局部无损探伤,凸形封头上装有安全阀,试计算釜体壁厚。【解】(1)确定参数: Di =1600mm; tw=5~105 ℃; pw=1.6MPa; pc =1.1 p w =1.76MPa (装有安全阀)φ =0.85(双面焊对接接头, 局部探伤)C2=0(对不锈钢,当介质腐蚀性轻微时)材质: 0Cr18Ni9Ti [σ ]t =112.9MPa (按教材附录9 表 16-2,内插法取值)[σ ] =137MPa (2)计算厚度:mmpDpctic8.1476.185.09.1122160076.1][2δC1=0.8mm(按教材表4-9 取值, GB4237-92 《不锈钢热轧钢板》 ), C=C 1+C2=0.8mm. 名义壁厚: Sn=S+C+圆整,S+C=14.8+0.8=15.6mm. 圆整后, Sn =16mm. (3)水压试验校核seeiTTSSDp9.02)(有效壁厚Se = Sn -C=16-0.8=15.2mm 试...
