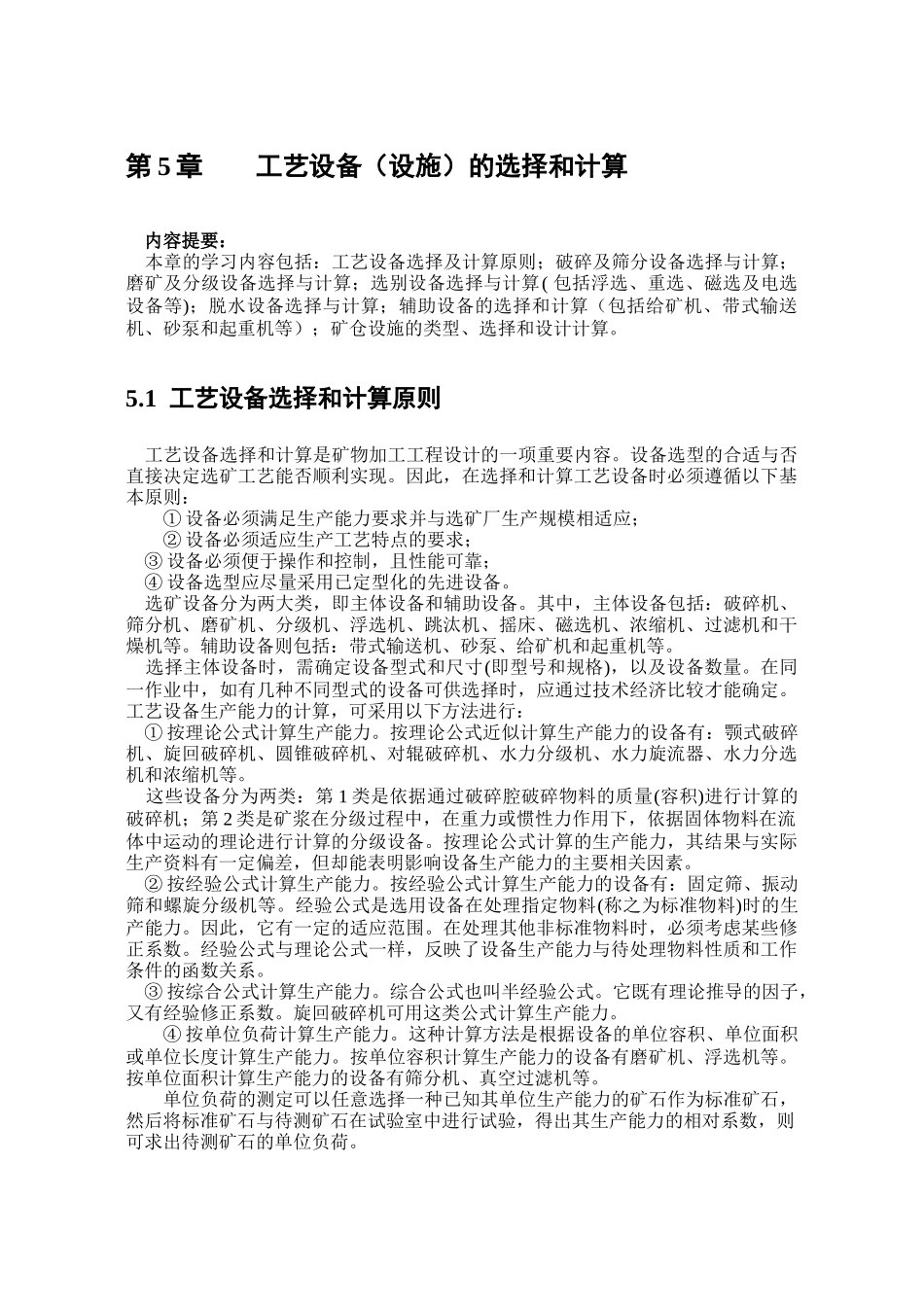

第 5 章 工艺设备（设施）的选择和计算 内容提要： 本章的学习内容包括：工艺设备选择及计算原则；破碎及筛分设备选择与计算；磨矿及分级设备选择与计算；选别设备选择与计算( 包括浮选、重选、磁选及电选设备等)；脱水设备选择与计算；辅助设备的选择和计算（包括给矿机、带式输送机、砂泵和起重机等）；矿仓设施的类型、选择和设计计算。5.1 工艺设备选择和计算原则 工艺设备选择和计算是矿物加工工程设计的一项重要内容。设备选型的合适与否直接决定选矿工艺能否顺利实现。因此，在选择和计算工艺设备时必须遵循以下基本原则：① 设备必须满足生产能力要求并与选矿厂生产规模相适应；② 设备必须适应生产工艺特点的要求； ③ 设备必须便于操作和控制，且性能可靠； ④ 设备选型应尽量采用已定型化的先进设备。 选矿设备分为两大类，即主体设备和辅助设备。其中，主体设备包括：破碎机、筛分机、磨矿机、分级机、浮选机、跳汰机、摇床、磁选机、浓缩机、过滤机和干燥机等。辅助设备则包括：带式输送机、砂泵、给矿机和起重机等。 选择主体设备时，需确定设备型式和尺寸(即型号和规格)，以及设备数量。在同一作业中，如有几种不同型式的设备可供选择时，应通过技术经济比较才能确定。工艺设备生产能力的计算，可采用以下方法进行： ① 按理论公式计算生产能力。按理论公式近似计算生产能力的设备有：颚式破碎机、旋回破碎机、圆锥破碎机、对辊破碎机、水力分级机、水力旋流器、水力分选机和浓缩机等。 这些设备分为两类：第 1 类是依据通过破碎腔破碎物料的质量(容积)进行计算的破碎机；第 2 类是矿浆在分级过程中，在重力或惯性力作用下，依据固体物料在流体中运动的理论进行计算的分级设备。按理论公式计算的生产能力，其结果与实际生产资料有一定偏差，但却能表明影响设备生产能力的主要相关因素。 ② 按经验公式计算生产能力。按经验公式计算生产能力的设备有：固定筛、振动筛和螺旋分级机等。经验公式是选用设备在处理指定物料(称之为标准物料)时的生产能力。因此，它有一定的适应范围。在处理其他非标准物料时，必须考虑某些修正系数。经验公式与理论公式一样，反映了设备生产能力与待处理物料性质和工作条件的函数关系。 ③ 按综合公式计算生产能力。综合公式也叫半经验公式。它既有理论推导的因子，又有经验修正系数。旋回破碎机可用这类公式计算生产能力。④ 按单位负荷计算生产能力。这种计算方法是根据设...
