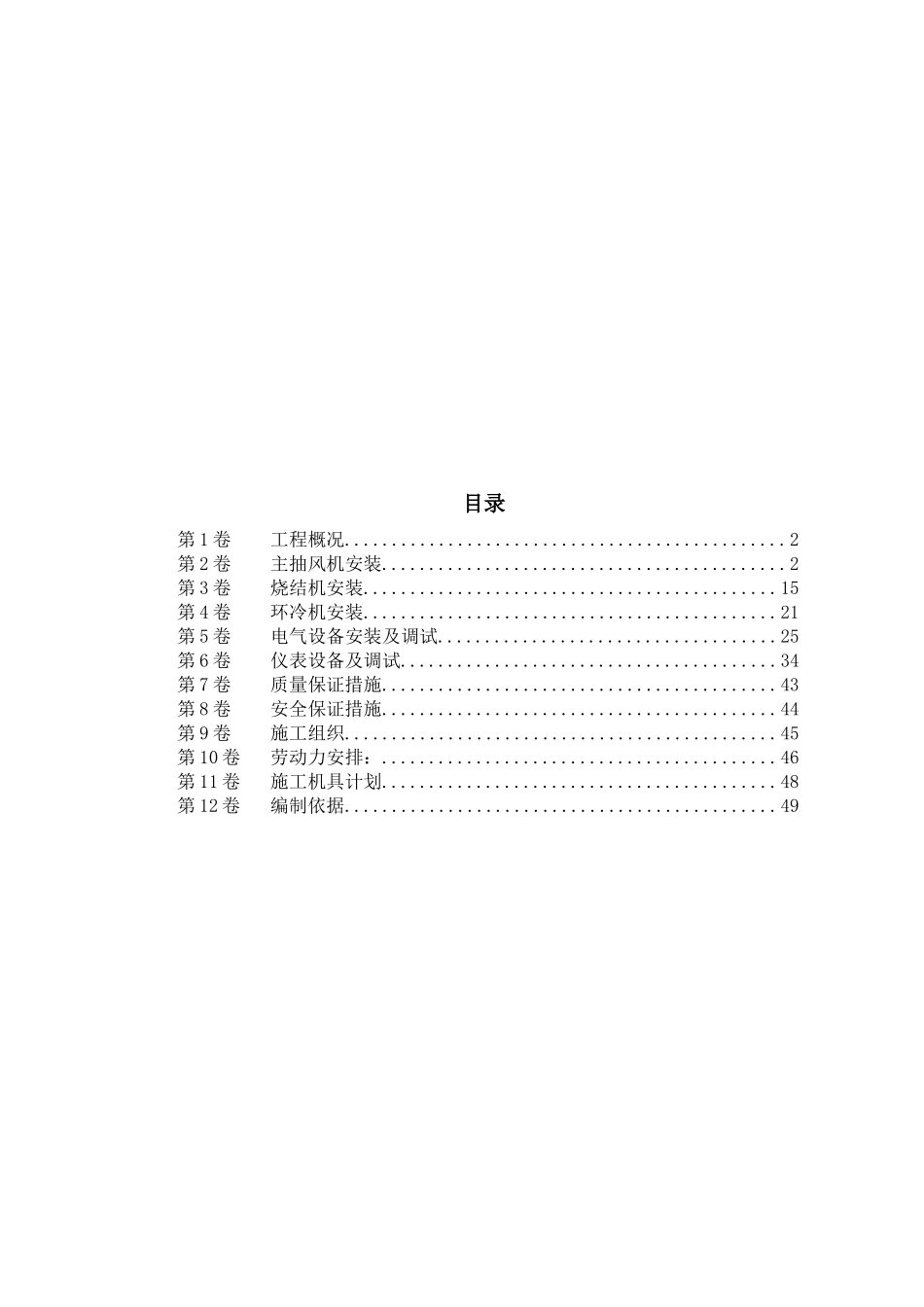

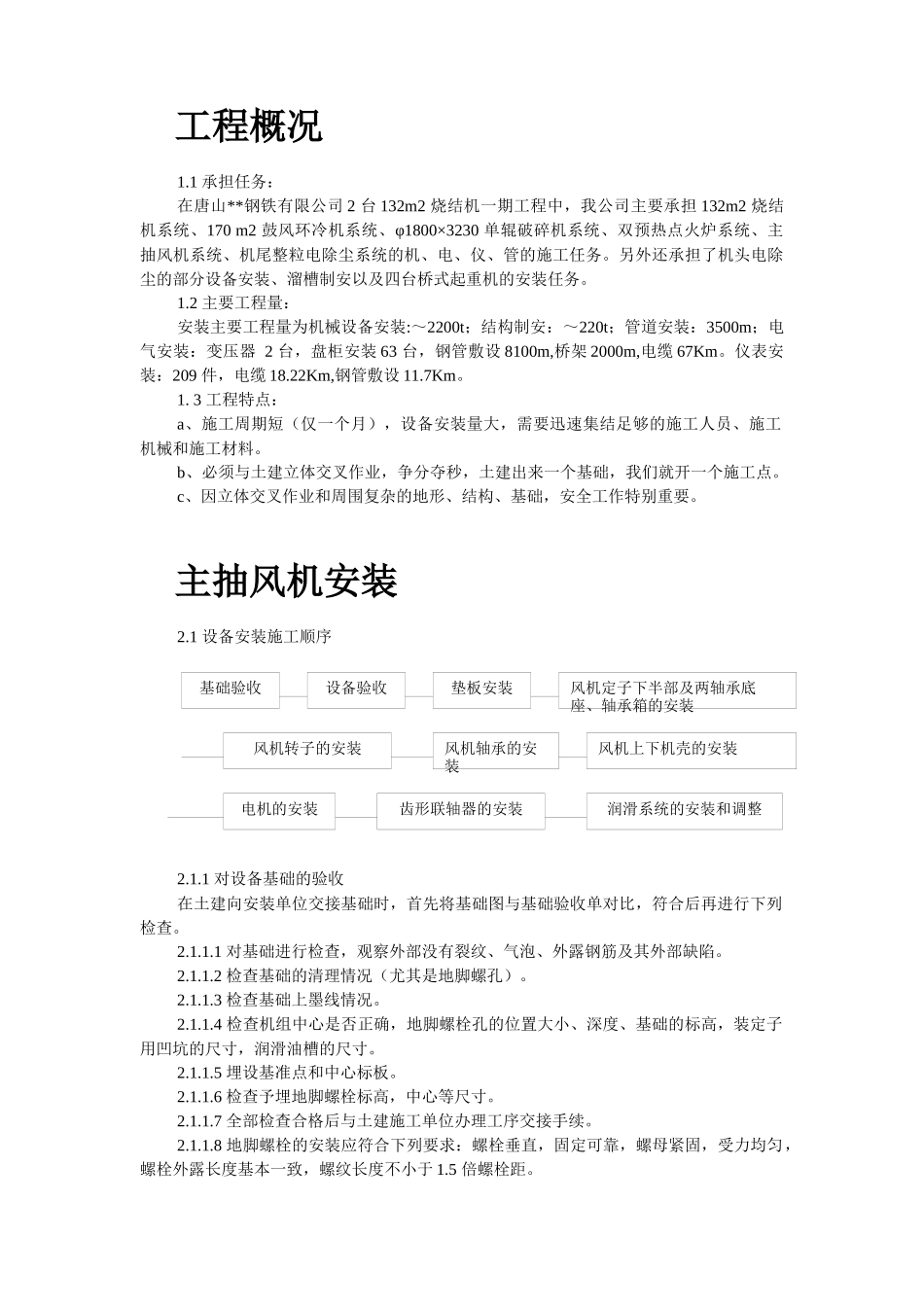

目录第 1 卷工程概况...............................................2第 2 卷主抽风机安装...........................................2第 3 卷烧结机安装............................................15第 4 卷环冷机安装............................................21第 5 卷电气设备安装及调试....................................25第 6 卷仪表设备及调试........................................34第 7 卷质量保证措施..........................................43第 8 卷安全保证措施..........................................44第 9 卷施工组织..............................................45第 10 卷劳动力安排：..........................................46第 11 卷施工机具计划..........................................48第 12 卷编制依据..............................................49基础验收设备验收垫板安装风机定子下半部及两轴承底座、轴承箱的安装风机转子的安装风机轴承的安装风机上下机壳的安装电机的安装齿形联轴器的安装润滑系统的安装和调整工程概况1.1 承担任务：在唐山**钢铁有限公司 2 台 132m2 烧结机一期工程中，我公司主要承担 132m2 烧结机系统、170 m2 鼓风环冷机系统、φ1800×3230 单辊破碎机系统、双预热点火炉系统、主抽风机系统、机尾整粒电除尘系统的机、电、仪、管的施工任务。另外还承担了机头电除尘的部分设备安装、溜槽制安以及四台桥式起重机的安装任务。1.2 主要工程量：安装主要工程量为机械设备安装:～2200t；结构制安：～220t；管道安装：3500m；电气安装：变压器 2 台，盘柜安装 63 台，钢管敷设 8100m,桥架 2000m,电缆 67Km。仪表安装：209 件，电缆 18.22Km,钢管敷设 11.7Km。1. 3 工程特点：a、施工周期短（仅一个月），设备安装量大，需要迅速集结足够的施工人员、施工机械和施工材料。b、必须与土建立体交叉作业，争分夺秒，土建出来一个基础，我们就开一个施工点。c、因立体交叉作业和周围复杂的地形、结构、基础，安全工作特别重要。主抽风机安装2.1 设备安装施工顺序 2.1.1 对设备基础的验收在土建向安装单位交接基础时，首先将基础图与基础验收单对比，符合后再进行下列检查。2.1.1.1 对基础进行检查，观察外部没有裂纹、气泡、外露钢筋及其外部缺陷。2.1.1.2 检查基础的清理情况（尤其是地脚螺孔）。2.1.1.3...
