某前门院落整治修缮工程施工组织设计VIP免费

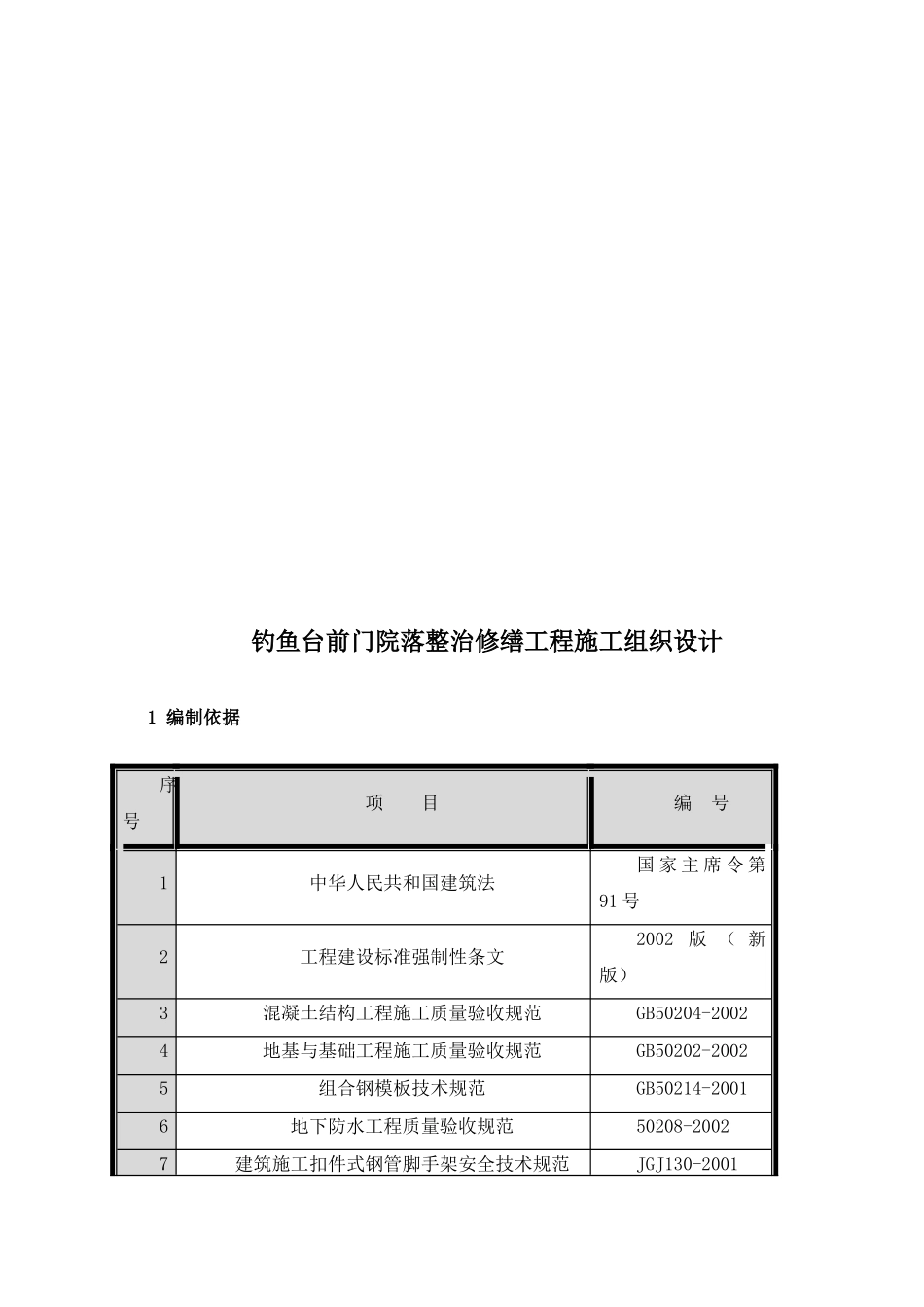

某前门院落整治修缮工程施工组织设计_第1页
1/32

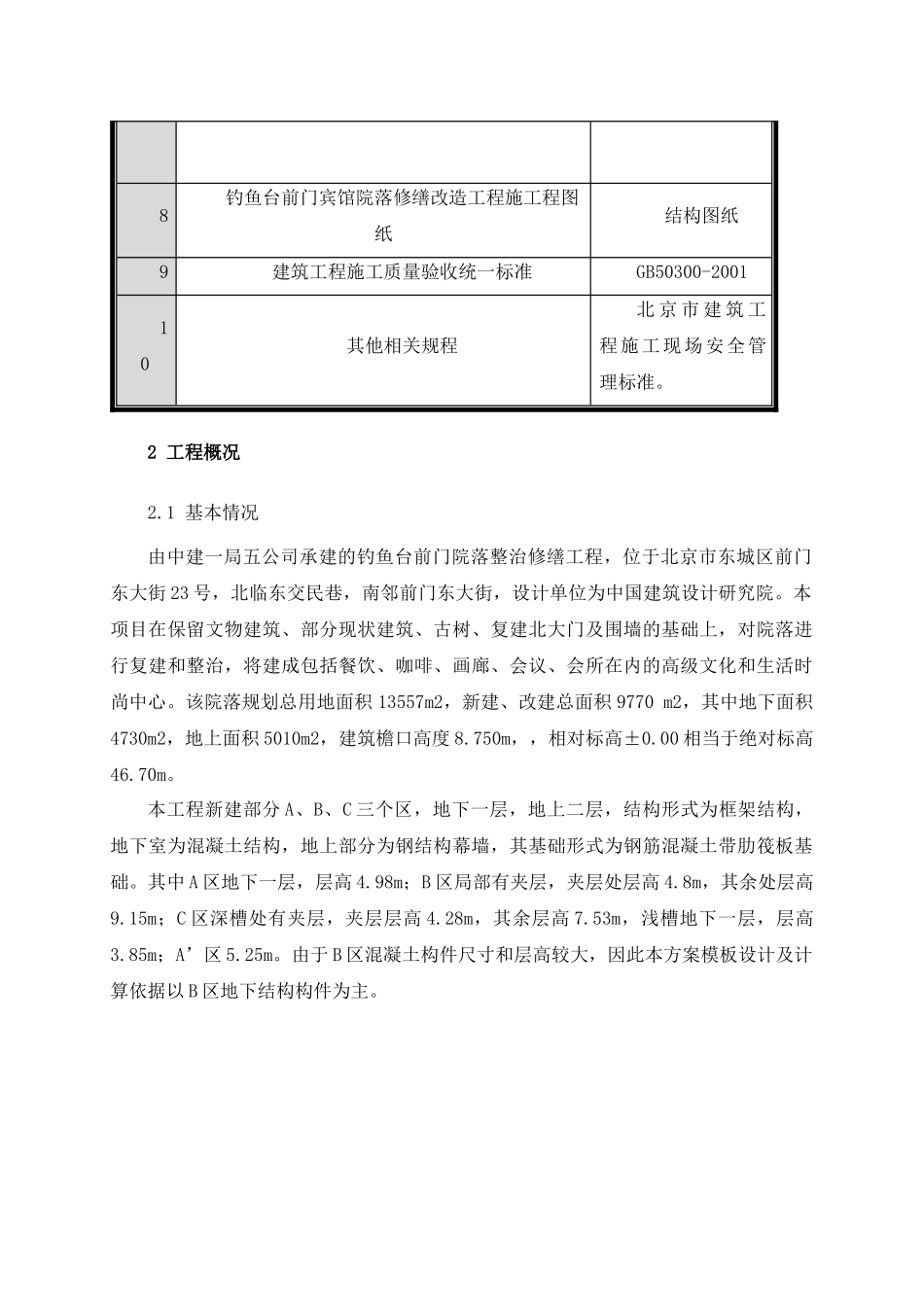

某前门院落整治修缮工程施工组织设计_第2页
2/32

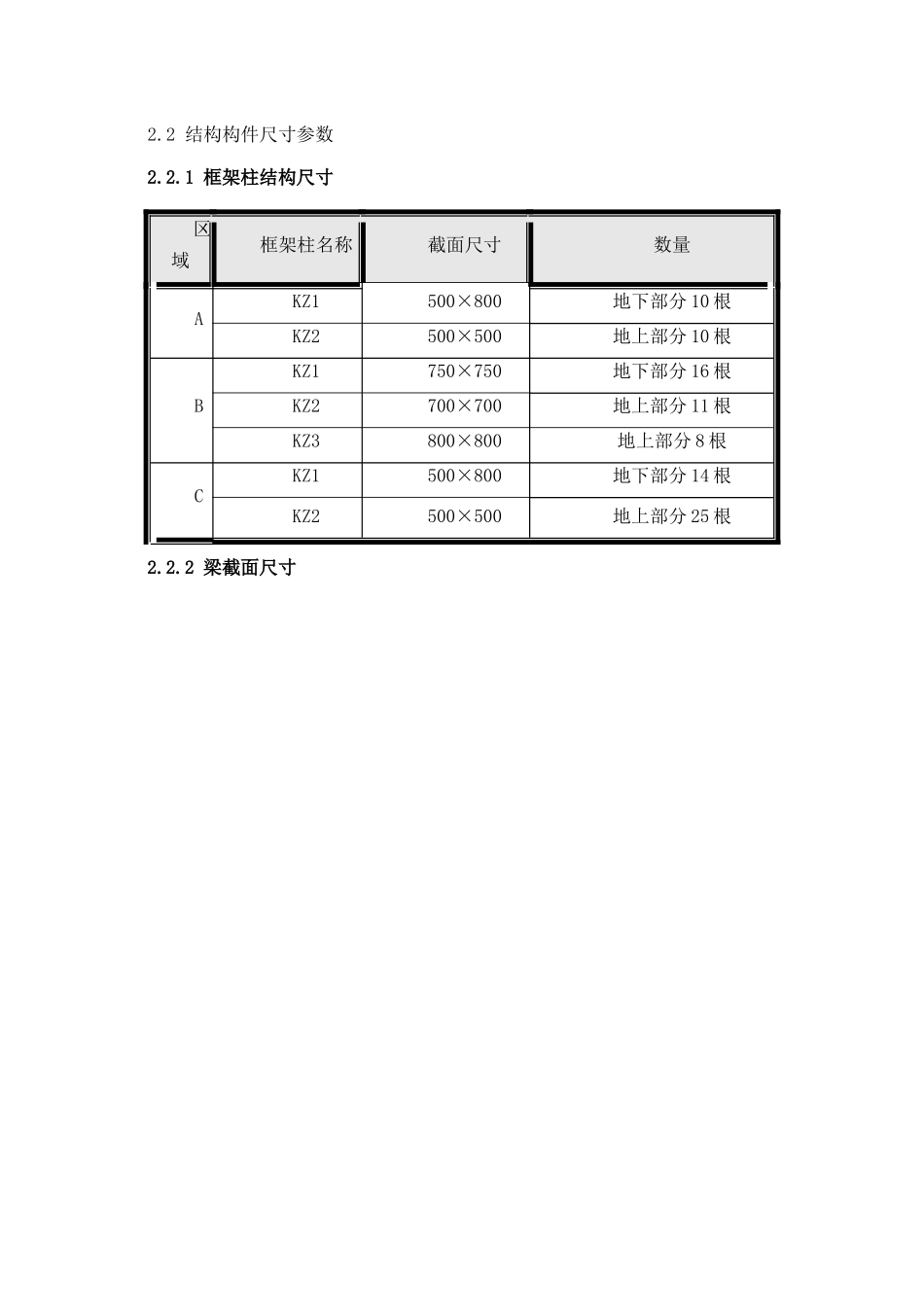

某前门院落整治修缮工程施工组织设计_第3页
3/32
钓鱼台前门院落整治修缮工程施工组织设计1 编制依据序号项 目编 号1中华人民共和国建筑法国 家 主 席 令 第91 号2工程建设标准强制性条文 2002 版 ( 新版)3混凝土结构工程施工质量验收规范GB50204-20024地基与基础工程施工质量验收规范GB50202-20025组合钢模板技术规范GB50214-20016地下防水工程质量验收规范50208-20027建筑施工扣件式钢管脚手架安全技术规范JGJ130-20018钓鱼台前门宾馆院落修缮改造工程施工程图纸结构图纸9建筑工程施工质量验收统一标准GB50300-200110其他相关规程北 京 市 建 筑 工程施工现场安全管理标准。2 工程概况2.1 基本情况由中建一局五公司承建的钓鱼台前门院落整治修缮工程,位于北京市东城区前门东大街 23 号,北临东交民巷,南邻前门东大街,设计单位为中国建筑设计研究院。本项目在保留文物建筑、部分现状建筑、古树、复建北大门及围墙的基础上,对院落进行复建和整治,将建成包括餐饮、咖啡、画廊、会议、会所在内的高级文化和生活时尚中心。该院落规划总用地面积 13557m2,新建、改建总面积 9770 m2,其中地下面积4730m2,地上面积 5010m2,建筑檐口高度 8.750m,,相对标高±0.00 相当于绝对标高46.70m。本工程新建部分 A、B、C 三个区,地下一层,地上二层,结构形式为框架结构,地下室为混凝土结构,地上部分为钢结构幕墙,其基础形式为钢筋混凝土带肋筏板基础。其中 A 区地下一层,层高 4.98m;B 区局部有夹层,夹层处层高 4.8m,其余处层高9.15m;C 区深槽处有夹层,夹层层高 4.28m,其余层高 7.53m,浅槽地下一层,层高3.85m;A’区 5.25m。由于 B 区混凝土构件尺寸和层高较大,因此本方案模板设计及计算依据以 B 区地下结构构件为主。2.2 结构构件尺寸参数2.2.1 框架柱结构尺寸2.2.2 梁截面尺寸区域框架柱名称截面尺寸数量AKZ1500×800地下部分 10 根KZ2500×500地上部分 10 根BKZ1750×750地下部分 16 根KZ2700×700地上部分 11 根KZ3800×800地上部分 8 根CKZ1500×800地下部分 14 根KZ2500×500地上部分 25 根2.2.3 墙、板厚度墙厚度(mm)板厚度(mm)A、A’区400A、A’区200B 区700、500B 区250C 区400、300C 区100、120、160、180、200序号框架梁名称方向截面尺寸1A 区顶板梁纵向400×550、300×500、400×950、300×950、400×750横向400×550、400×11002B 区夹层顶板梁纵向400×600、350×550横向350×550、400×600、300...
