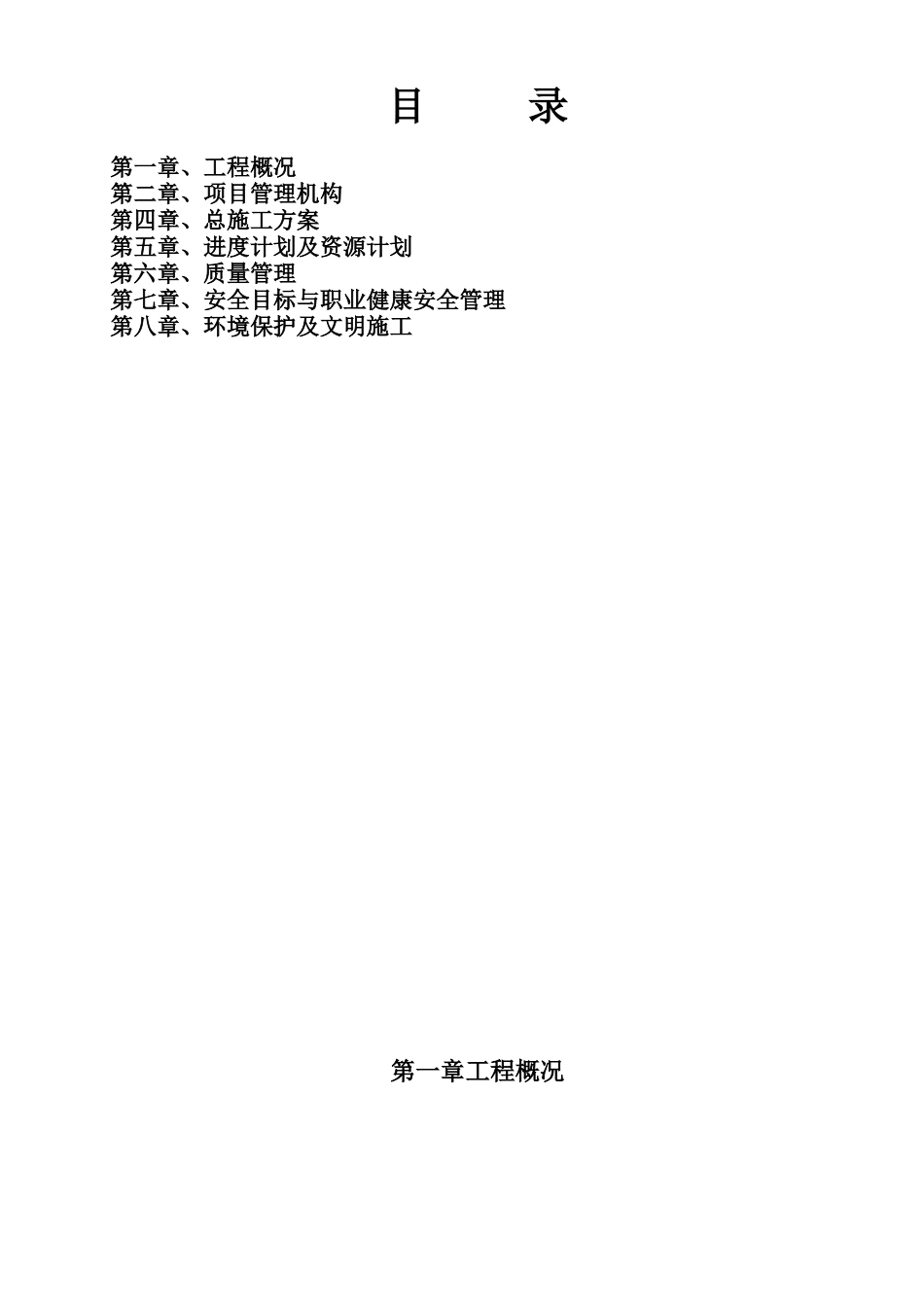

华润新能源投资有限公司广西杨村一期风电场（48MW）35KV 集电线路工程施工组织设计目 录第一章、工程概况第二章、项目管理机构第四章、总施工方案第五章、进度计划及资源计划第六章、质量管理第七章、安全目标与职业健康安全管理第八章、环境保护及文明施工第一章工程概况1、工程概况：1.1、工程简述及规模：风电场集电线路选用 35k 电力电缆以及 35kV 架空线路混合组合形式，根据本工程风机布置情况，24 台单机容量为 2MW 的风机分为 2 组，分组情况如下 ：第一回： #（1~9、18~21）共 13 台风机；总长度为 16.6 公里，其中电缆长度为 11.8 公里，架空线长度为 4.8 公里。第二回： #（10~17，22~24）共 11 台风机；总长度为 11.6 公里，其中电缆长度为 10.2 公里，架空线长度为 1.4 公里。 本工程采用两级升压方式。每台风电机配置 1 台 0.69/35kV 箱式变电站，将风机电压升高至 35kV。箱变高压侧采用联合单元接线方式，风电机组成一个联合单元后，经 35kV 集电线路接入风电场 110kV升压站 35kV 配电装置，经主变升压至 110kV 后接入系统。本集电线路工程共 2 回线，导线截面按载流量选择并按允许电压降校核导线采用钢芯铝绞线 JL/G1A-150/25 和 JL/G1A-240/30。1.2、自然环境：拟建场区属中山区，为隆起剥蚀地貌，多为连绵山脉，山梁起伏较大，多呈鱼背脊状或尖顶状，山梁之间冲沟发育，整体地形多呈北部略低于南部。地形较陡，山坡坡度 20～40° ，局部超过 50°。场区内地表普遍覆盖有残坡积成因的碎石土，其下为巨厚的粗粒花岗岩层（γ52（3））。1.3、地形：本工程 一般山区占 90%。2、工程特点：2.1、气象参数表：序 号工况覆冰(mm)风速(m/s)温度(度)1最高气温00402最低气温00-53年均气温00204基准风速030105覆冰510-56外过（雷电）010157内过（操作）015208校验00159安装010010冰的比重0.9 g/cm32.2、施工条件分析：2.4.1 本标段线路在广西省玉林市容县杨村镇、六王镇，施工队驻就近选择。2.4.1.砂、石、水泥等地方性材料可以满足施工需求。2.4.1.施工任务重、工期紧。3、编制依据 3.1 项目法人管理文件：3.1.1 工程的合同文件；（施工合同；）3.1.2 本工程的设计图纸、设计变更及洽商记录；（项目法人及上级单位对工程所发的施工要求；）3.1.3 项目法人、监理单位及上级单位对本工程的有关要求；3.2、 施工技术依据、质量管理文件及检验标准：3.2.1《工程测量规范》（GB50...
