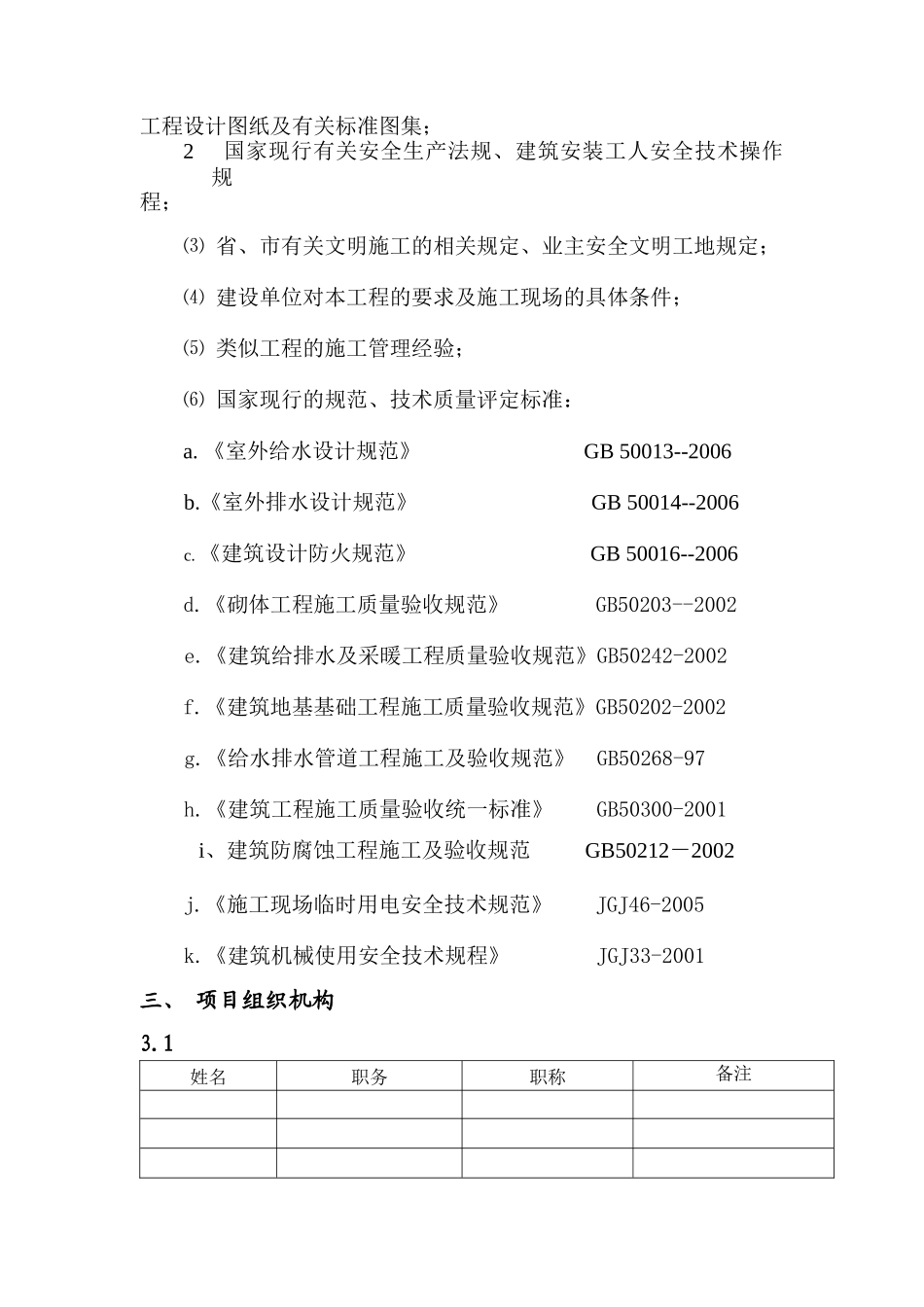

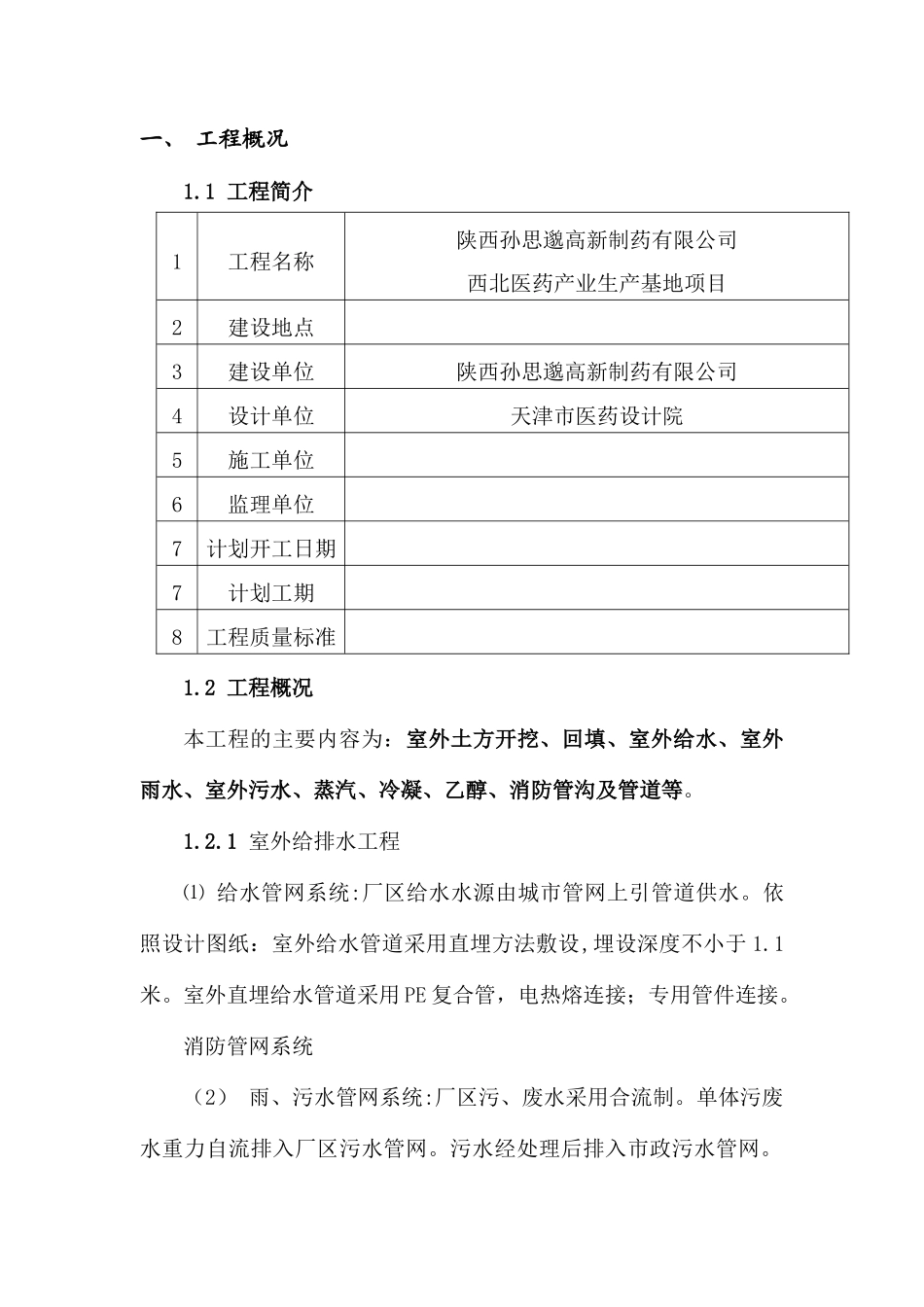

一、 工程概况1.1 工程简介1工程名称陕西孙思邈高新制药有限公司西北医药产业生产基地项目2建设地点3建设单位陕西孙思邈高新制药有限公司4设计单位天津市医药设计院5施工单位6监理单位7计划开工日期7计划工期8工程质量标准1.2 工程概况本工程的主要内容为：室外土方开挖、回填、室外给水、室外雨水、室外污水、蒸汽、冷凝、乙醇、消防管沟及管道等。1.2.1 室外给排水工程⑴ 给水管网系统:厂区给水水源由城市管网上引管道供水。依照设计图纸：室外给水管道采用直埋方法敷设,埋设深度不小于 1.1米。室外直埋给水管道采用 PE 复合管，电热熔连接；专用管件连接。消防管网系统（2） 雨、污水管网系统:厂区污、废水采用合流制。单体污废水重力自流排入厂区污水管网。污水经处理后排入市政污水管网。建筑物及室外雨水经室外雨水井收集后，排入厂区雨水管网。经厂区主干道排入市政污水管网。雨、污水管道采用 HDPE(环刚度＞10KN)双壁波纹管。承插口橡胶圈连接。室外雨、污水管道采用直埋方式敷设，埋设深度不小于 0.7m。管道基础采用 200㎜砂基础。1.2.2 消防、喷淋管道消防喷淋管采用钢丝网骨架聚乙烯复合管，PN1.6MPa,连接方式为电熔连接1.2.3 蒸汽、乙醇、冷凝管道（3） 检查井、阀门井、水表井所有检查井地基处理采用 300mm 厚素土垫层和 300mm 厚灰土垫层；采用钢筋混凝土结构。（4） 管道防腐 焊接给水直埋钢管除锈后刷冷底子油一道，石油沥青二道防腐，焊接热力直埋钢管除锈后，刷防锈漆两道，包纤维布一道，再刷石油沥青二道。1.3.施工条件⑴ 场地条件：本工程施工场地宽敞，施工现场场地基本平整，原场地未达到设计高程部分正在回填。⑵ 施工前期准备工作已基本就绪。施工图纸等技术指导文件已基本齐全，可满足施工需要。二、 编制依据1 陕西孙思邈高新制药有限公司西北医药产业生产基地项目工程设计图纸及有关标准图集；2 国家现行有关安全生产法规、建筑安装工人安全技术操作规程；⑶ 省、市有关文明施工的相关规定、业主安全文明工地规定；⑷ 建设单位对本工程的要求及施工现场的具体条件；⑸ 类似工程的施工管理经验；⑹ 国家现行的规范、技术质量评定标准：a. 《室外给水设计规范》 GB 50013--2006b.《室外排水设计规范》 GB 50014--2006c. 《建筑设计防火规范》 GB 50016--2006d.《砌体工程施工质量验收规范》 GB50203--2002e.《建筑给排水及采暖工程质量验收规范》GB50242-2002f.《建筑地基基础工...
