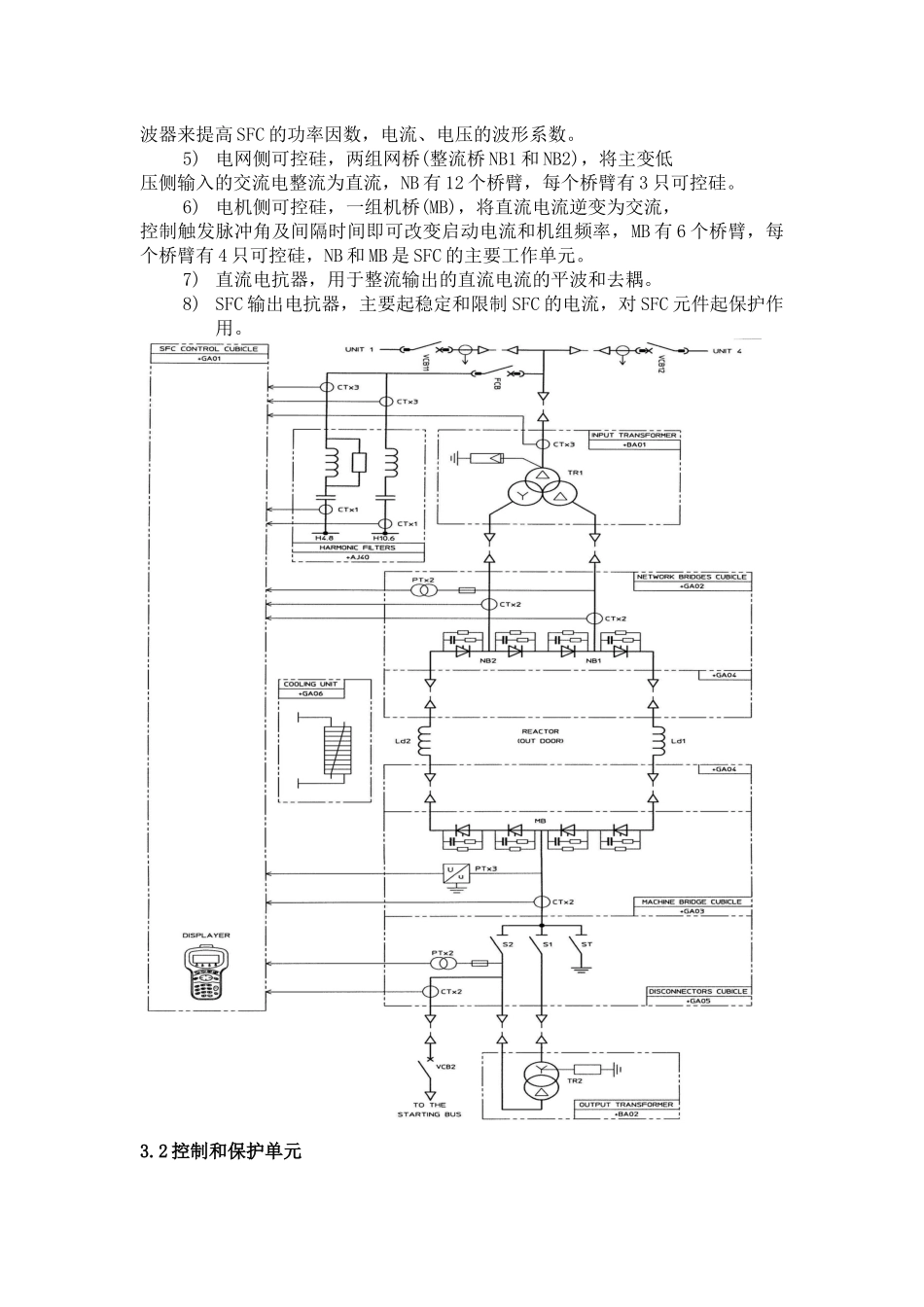

342135IdUdWVVUId格里兹桥6静止变频器(SFC)原理及设备浙江九龙电力工程有限公司 王建忠摘要：静止变频器(SFC)主要用于将机组拖动至电动机方向的额定转速，从而使机组并网。本文介绍了可逆可控桥的基本原理，桐柏抽水蓄能电站机组的静止变频器(SFC)的工作原理，SFC 的主要设备及作用。关鍵词：静止变频器；整流桥；逆变桥；PNC；PLC1. 可逆可控桥的基本原理全控桥的直流端可以等同为一个电动势或反电势和一个二极管的串联回路。二极管规定了直流电流的方向。直流电压 Ud 的大小和方向由闭环控制装置监控，当 Ud 为正时，它是一个整流桥，由电网或电机输入的交流电经整流后以直流形式送入直流过渡回路，当 Ud 为负时，它是一个逆变器，由直流过渡回路输入的直流电经逆变后以相应频率交流电的形式送入电网或电机。全控桥自动换向必须有一个合适的交流电压，当交流电压太低时，全控桥中能进行自动换向。在实际应用中，电机转子中所加的励磁电流为恒定值。被拖动机组的端电压与其转速成正比(U/F=常数)，在刚开始时，机组处于静止状态，其端电压为零，因此，SFC 拖动不得不分两个阶段，即低速运行阶段(脉冲耦合工作方式)和高速运行阶段(同步运行方式)。2. SFC 拖动的工作原理由上所述，SFC 将电动机拖动到准备同期的转速的过程必须分为低速运行阶段和高速运行阶段。低速运行阶段：采用脉冲耦合工作方式，其原理如下：在非自动换向阶段，全控桥只有两个臂同时处于导通状态，它们按 1-2,2-3.3-4,4-5,5-6,6-1……的顺序依次循环导通，每组导通相隔 60 度的电角度，每 360 度为一个周期，控制每组可控硅导通的时间，就可以控制机桥的输出频率，从一个导通组切换到另一个导通组的过程称为换向，由于此时机组端的电势太低无法确保机桥工作在自动换向方式，此时由转子位置传感器决定何时由哪两组可控硅导通，其实现过程如下：首先设置网桥在全逆方式，截止回路中的电流 Id，当 Id=0 时，所有的可控硅被可靠截止。一旦检测到回路中电流为零，即将脉冲送往下一组欲触发的可控硅，同时取消网桥的全逆变功能，恢复回路的电流，使新的一组可控硅导通，这种工作方式称之为强制换向运行。采用脉冲耦合工作方式，在此阶段有两个比较关键的因素：转子位置、力矩的方向。力矩的方向可由闭环控制装置控制，转子位置的测量在桐柏电站采用转子位置传感器来测量。高速运行阶段属于同步运行方式，这时如果欲从组 1-2 换向至组 2-3，可以直接向臂 3 的...
