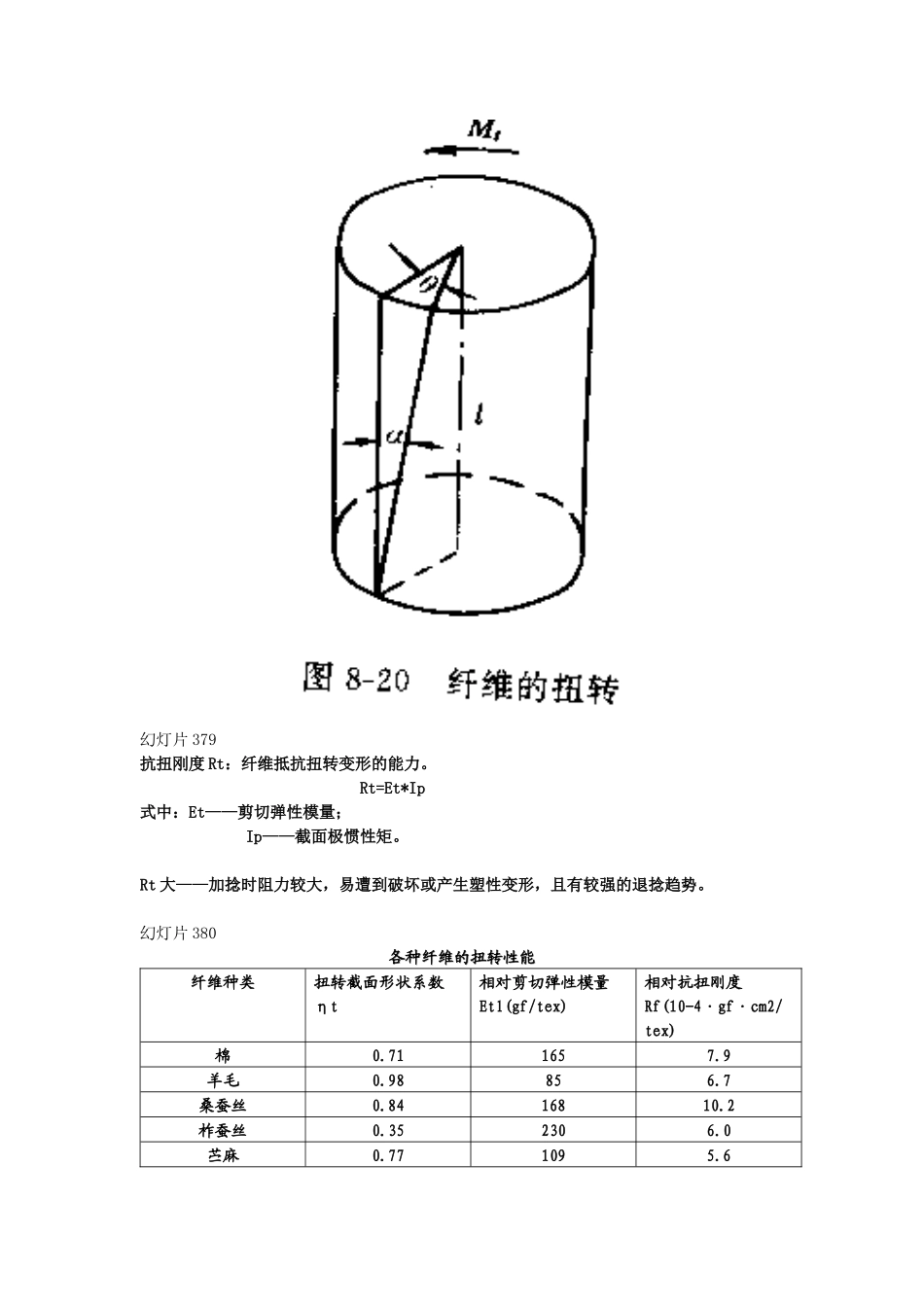

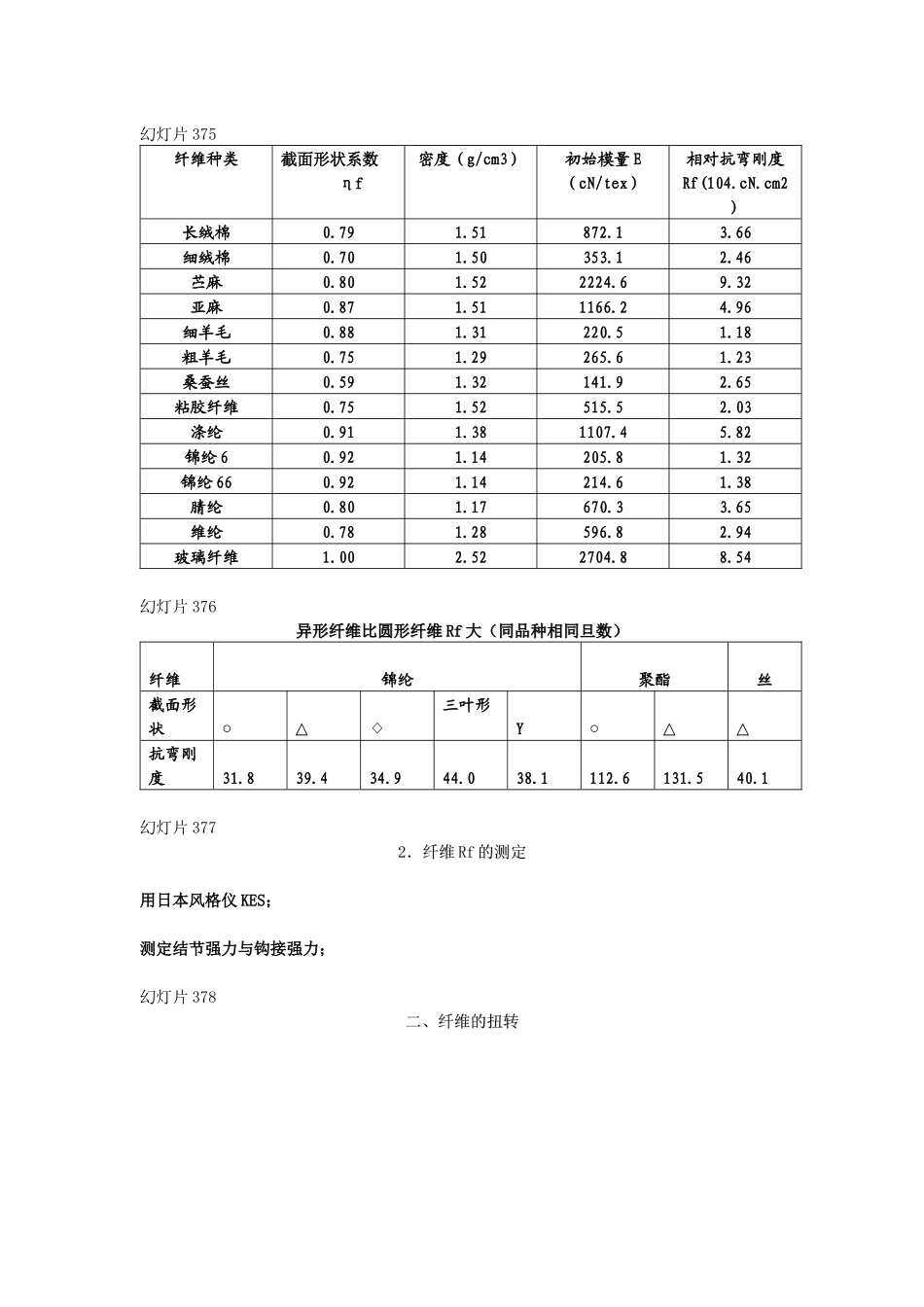

幻灯片 375纤维种类截面形状系数 ηf密度（g/cm3）初始模量 E （cN/tex）相对抗弯刚度Rf(104.cN.cm2） 长绒棉0.791.51872.13.66细绒棉0.701.50353.12.46苎麻0.801.522224.69.32亚麻0.871.511166.24.96细羊毛0.881.31220.51.18粗羊毛0.751.29265.61.23桑蚕丝0.591.32141.92.65粘胶纤维0.751.52515.52.03涤纶0.911.381107.45.82锦纶 60.921.14205.81.32锦纶 660.921.14214.61.38腈纶0.801.17670.33.65维纶0.781.28596.82.94玻璃纤维1.002.522704.88.54幻灯片 376异形纤维比圆形纤维异形纤维比圆形纤维 RfRf 大（同品种相同旦数） 大（同品种相同旦数） 纤维锦纶聚酯丝截面形状○△◇三叶形 Y○△△抗弯刚度31.839.434.944.038.1112.6131.540.1幻灯片 37722．纤维．纤维 RfRf 的测定的测定用日本风格仪 KES； 测定结节强力与钩接强力；幻灯片 378二、纤维的扭转 二、纤维的扭转 幻灯片 379抗扭刚度 Rt：纤维抵抗扭转变形的能力。 Rt=Et*Ip式中：Et——剪切弹性模量； Ip——截面极惯性矩。Rt 大——加捻时阻力较大，易遭到破坏或产生塑性变形，且有较强的退捻趋势。幻灯片 380各种纤维的扭转性能各种纤维的扭转性能纤维种类扭转截面形状系数ηt相对剪切弹性模量Etl(gf/tex)相对抗扭刚度Rf(10-4·gf·cm2/tex)棉0.711657.9羊毛0.98856.7桑蚕丝0.8416810.2柞蚕丝0.352306.0苎麻0.771095.6亚麻0.94875.8普通粘胶纤维0.93744.7涤纶0.99654.7锦纶0.99454.0腈纶0.57995.2维纶0.67753.6玻璃纤维1.00164064幻灯片 381三、纤维的压缩三、纤维的压缩纤维集合体的压缩变形以材料层体积或高度的变化来表示。 压缩变形的绝对值 b=V0-Vk （cm3） 压缩变形的相对值 ε = (V0-Vk)/ V0 ε =1- hk/ h0 式中：V0——试样压缩前的原始体积（cm3） Vk——试样达到规定压力时的体积（cm3） h0——试样压缩前的原始高度（cm） hk——试样的最终高度（cm)幻灯片 382第四节第四节 纤维的摩擦性质 纤维的摩擦性质 *纤维的摩擦抱合性质与可纺性、织物的手感、起毛起球、耐磨和抗皱等有关 与纺纱工艺的关系：摩擦现象贯穿于整个纺纱过程；与纱、布关系：有了摩擦力，纱、布才具有一定服用价值； 与磨损的关系：纤维、机件被磨损，降低了使用价值； 与发热的关系：高速缝纫可能达 300°c，使缝针弯曲，缝线熔融； 与静电的关系：摩擦起静电，静电聚集，干扰纺纱工艺正常进行，特别是化纤。幻灯片 383一、摩擦机理...
