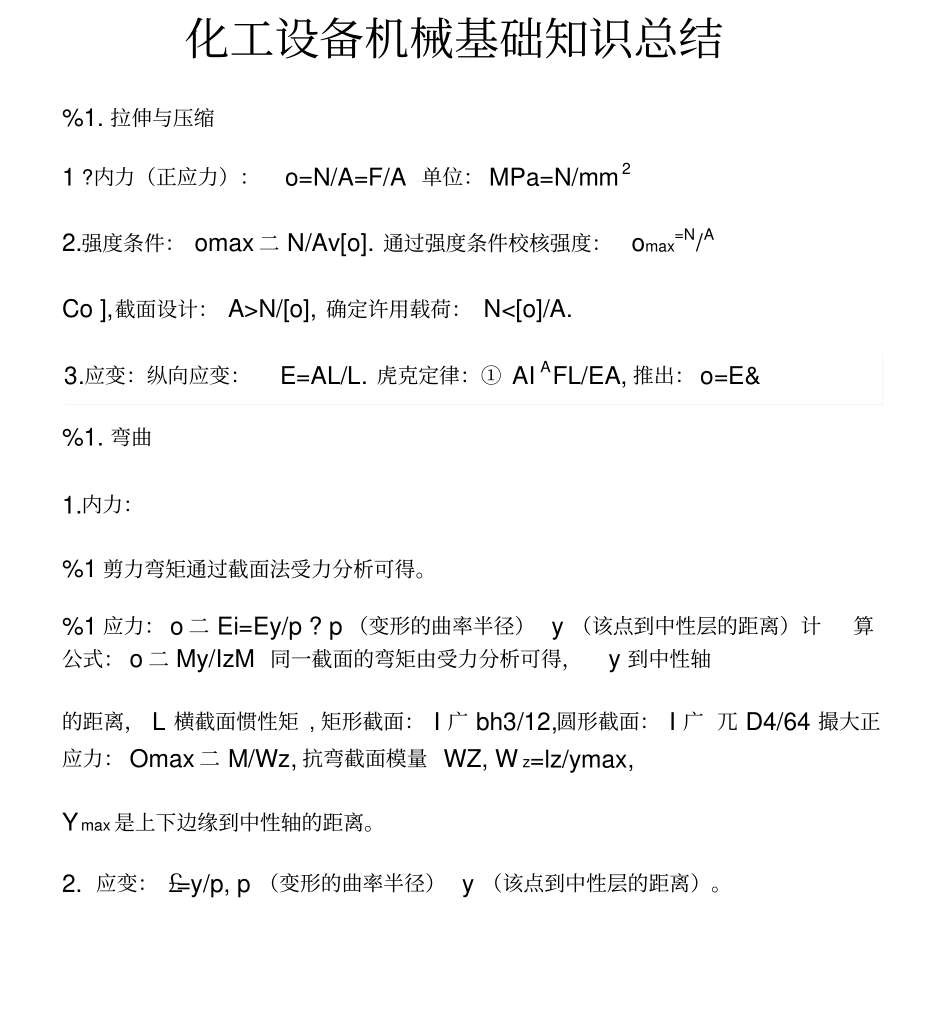

化工设备机械基础知识总结VIP免费

化工设备机械基础知识总结%1. 拉伸与压缩1 ?内力（正应力）：o=N/A=F/A 单位： MPa=N/mm 22.强度条件： omax 二 N/Av[o]. 通过强度条件校核强度： omax=N/ACo ],截面设计： A>N/[o], 确定许用载荷： N<[o]/A. 3.应变：纵向应变：E=AL/L. 虎克定律：① AI AFL/EA, 推出： o=E&%1. 弯曲1.内力：%1 剪力弯矩通过截面法受力分析可得。%1 应力： o 二 Ei=Ey/p ? p （变形的曲率半径） y （该点到中性层的距离）计算公式： o 二 My/IzM 同一截面的弯矩由受力分析可得，y 到中性轴的距离， L 横截面惯性矩 , 矩形截面： I 广 bh3/12,圆形截面： I 广 兀 D4/64 撮大正应力： Omax 二 M/Wz, 抗弯截面模量 WZ, W z=lz/ymax, Y max 是上下边缘到中性轴的距离。2. 应变： ￡=y/p, p （变形的曲率半径） y （该点到中性层的距离）。3. 强度条件： Omax 二 Mmax/Wzv[ 。] ，校核强度 : M maxAV z< [o],? 面设计: Wz >M max/[o]o 4.提高梁弯曲强度的主要途径：①选择合理的截面：（1）根据应力分布规律 的选择：可以将矩形截面靠近中性轴的这部分的面积移到离中性轴较远的上下边缘作为翼板。 （2）根据截面模量的选择：截面竖放不易弯曲。（3）根据 材料特性的选择，对于抗压强度和抗拉强度相等的塑性材料（如钢材），一般采用对称于中性轴的截面。而对于抗压强度和抗拉强度不等的脆性材料，最好使中性轴偏于相对较弱的一边 O ②合理布置支座和载荷作用位置。%1. 剪切1.内力。①剪应力： T=Q/A （Q 剪力受力分析可得， A 受剪构件的横截面积）剪切强度条件： T=Q/A< ［T］可以通过材料拉伸时的许用应力［。］来估计许用剪切应力。塑性材料 ［U= （0.6? 0.8）⑹,而脆性 材料是［』 =（0.8? 1.0）［o］②挤压应力：。 jy=F/Ajy （Ajy 挤压面积。方键是Ajy 二 L ? h/2,对于简化计算，一般采用挤压面的正投影。Ajy=d ? h）挤压强度条件 Ojy=F/Ajy < ［Oj 刃可以通过估计, ［Ojy］ = dA.O）［ %1?扭转1 ?外力矩的计算：T=60P/27in 或者 T=6.55P/n. 2.应力的计算：许用剪应力Tp=T max/pmax - R 抗扭截面模量 Wp =Ip/p HiaX , Tmax 二 Tn/Wp, Tp 二 TnP/0 极惯性矩 1 门圆截面 IP = 71D4/32? 0. D4/32 (1-a4) ?0.1D4 ( 1-a4) W P=KD3/16?0.2D3 (Id)。3.强度条件： lmax=TmaxAVp, 如果把 WP=71D3/16 带入就得...
