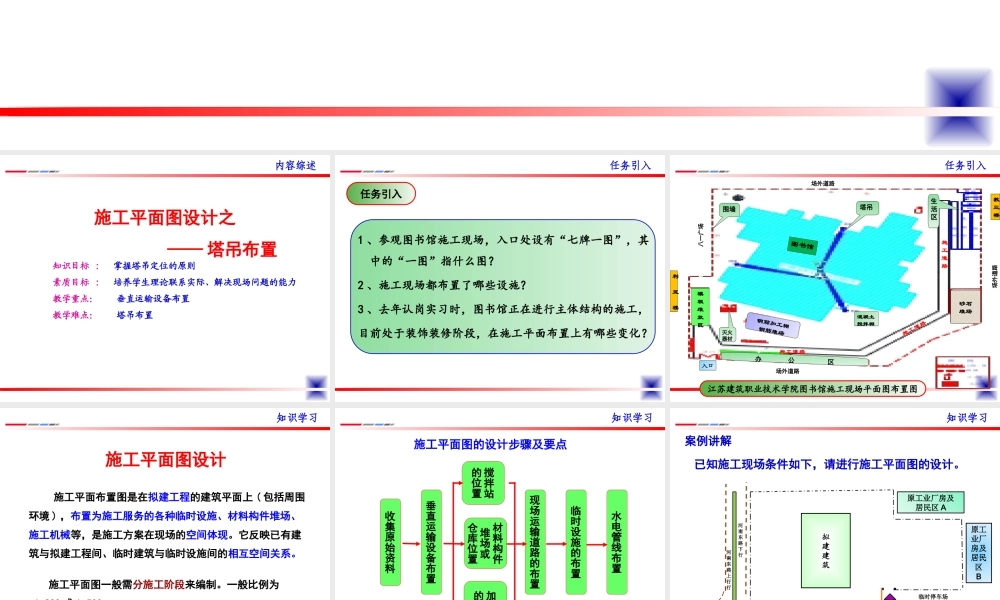

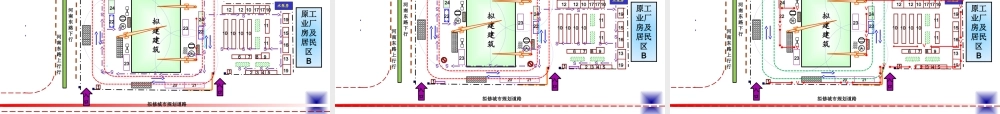

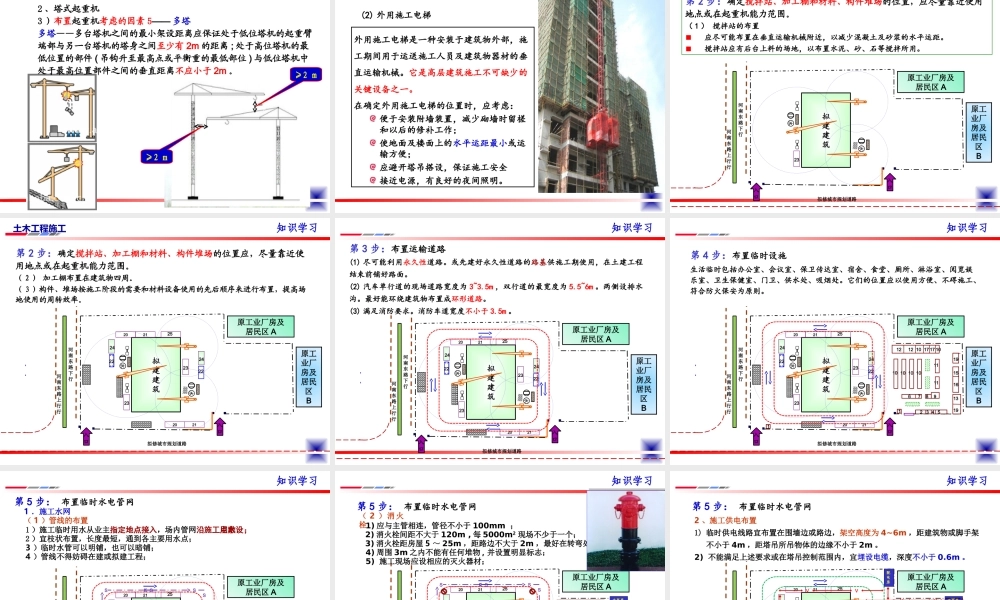

土木工程施工课程名称：建筑工程施工准备授课内容：单位工程施工平面图设计授课教师：安沁丽单 位：建筑工程技术学院 土木工程施工 知识目标 : 掌握塔吊定位的原则素质目标 : 培养学生理论联系实际、解决现场问题的能力教学重点： 垂直运输设备布置教学难点： 塔吊布置施工平面图设计之 —— 塔吊布置内容综述土木工程施工任务引入1 、参观图书馆施工现场，入口处设有“七牌一图”，其中的“一图”指什么图？2 、施工现场都布置了哪些设施？3 、去年认岗实习时，图书馆正在进行主体结构的施工，目前处于装饰装修阶段，在施工平面布置上有哪些变化？任务引入土木工程施工模板堆放区钢筋加工棚钢筋堆场混凝土搅拌棚砂石堆场生活区江苏建筑职业技术学院图书馆施工现场平面图布置图办 公 区施工道路入口围墙塔吊图书馆利亚楼教三楼场外道路八一广场场外道路场外道路任务引入施工道路施工道路灭火器材土木工程施工施工平面图设计 施工平面布置图是在拟建工程的建筑平面上 ( 包括周围环境 ) ，布置为施工服务的各种临时设施、材料构件堆场、施工机械等，是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。 施工平面图一般需分施工阶段来编制。一般比例为1:200 或 1:500 。知识学习土木工程施工施工平面图的设计步骤及要点收集原始资料垂直运输设备布置现场运输道路的布置临时设施的布置水电管线布置搅拌站的位置加工厂的位置材料构件堆场或仓库位置知识学习土木工程施工临时停车场拟修城市规划道路拟建建筑原工业厂房及居民区B原工业厂房及居民区 A河南东路上行行河南东路下行入口入口建筑工程施工准备案例讲解已知施工现场条件如下，请进行施工平面图的设计。知识学习土木工程施工建筑工程施工准备第 1 步：布置垂直运输设备垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等．因此，它是施工现场全局的中心环节，应首先确定。1 、常用的垂直运输设备有哪些？井字架井字架龙门架龙门架塔吊塔吊施工电梯施工电梯想一想为什么呢？知识学习土木工程施工施工平面布置建筑工程施工准备2 、塔式起重机（重点）1 ）型号的确定： 起重量、起重高度、回转半径2 ）数量的确定：吊次和台班费用分析计算得到3 ）布置塔吊需考虑的因素：覆盖范围、距离建筑物的距离、群塔施工、高压线、方便安拆等第 1 步：布置垂...
