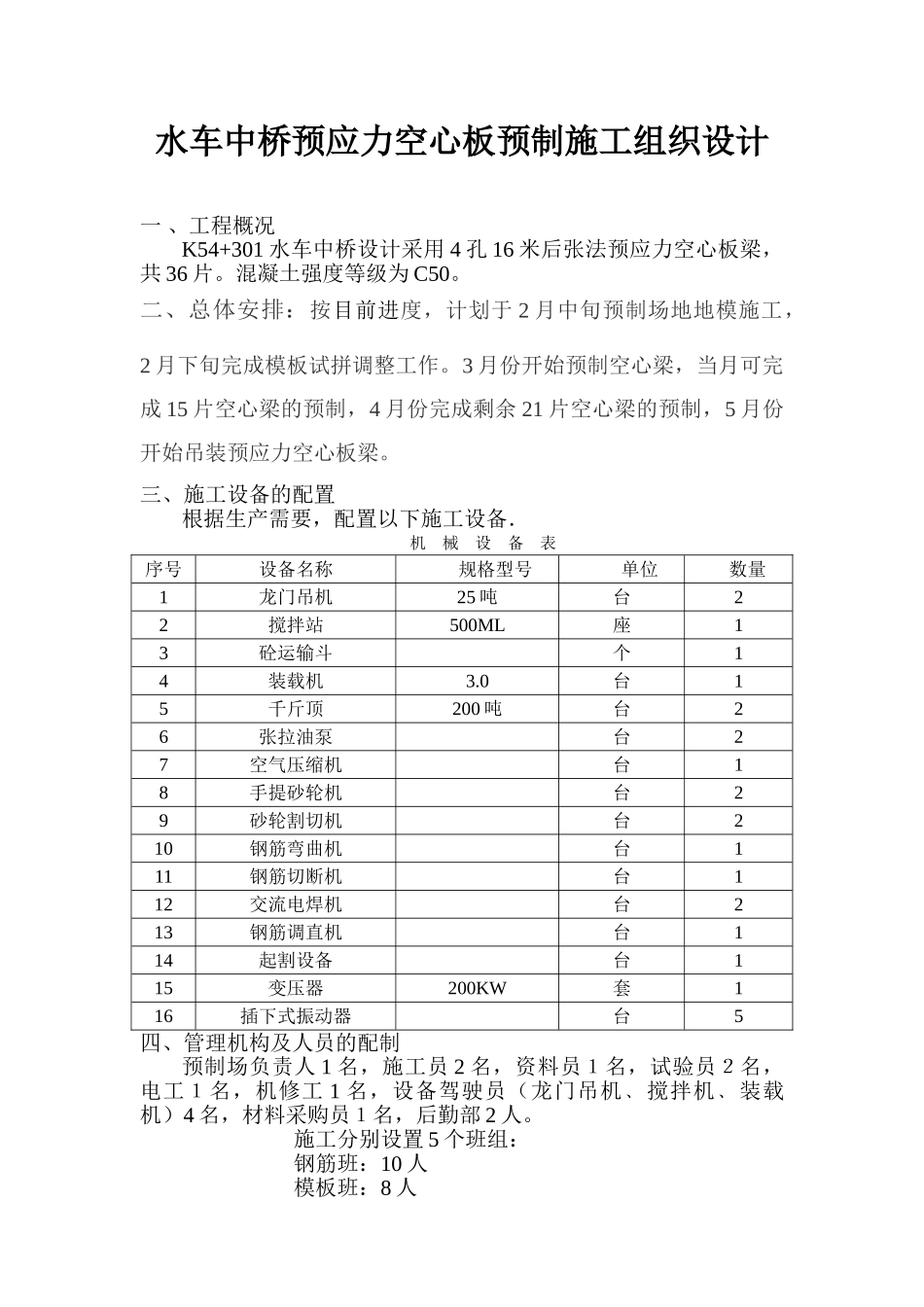

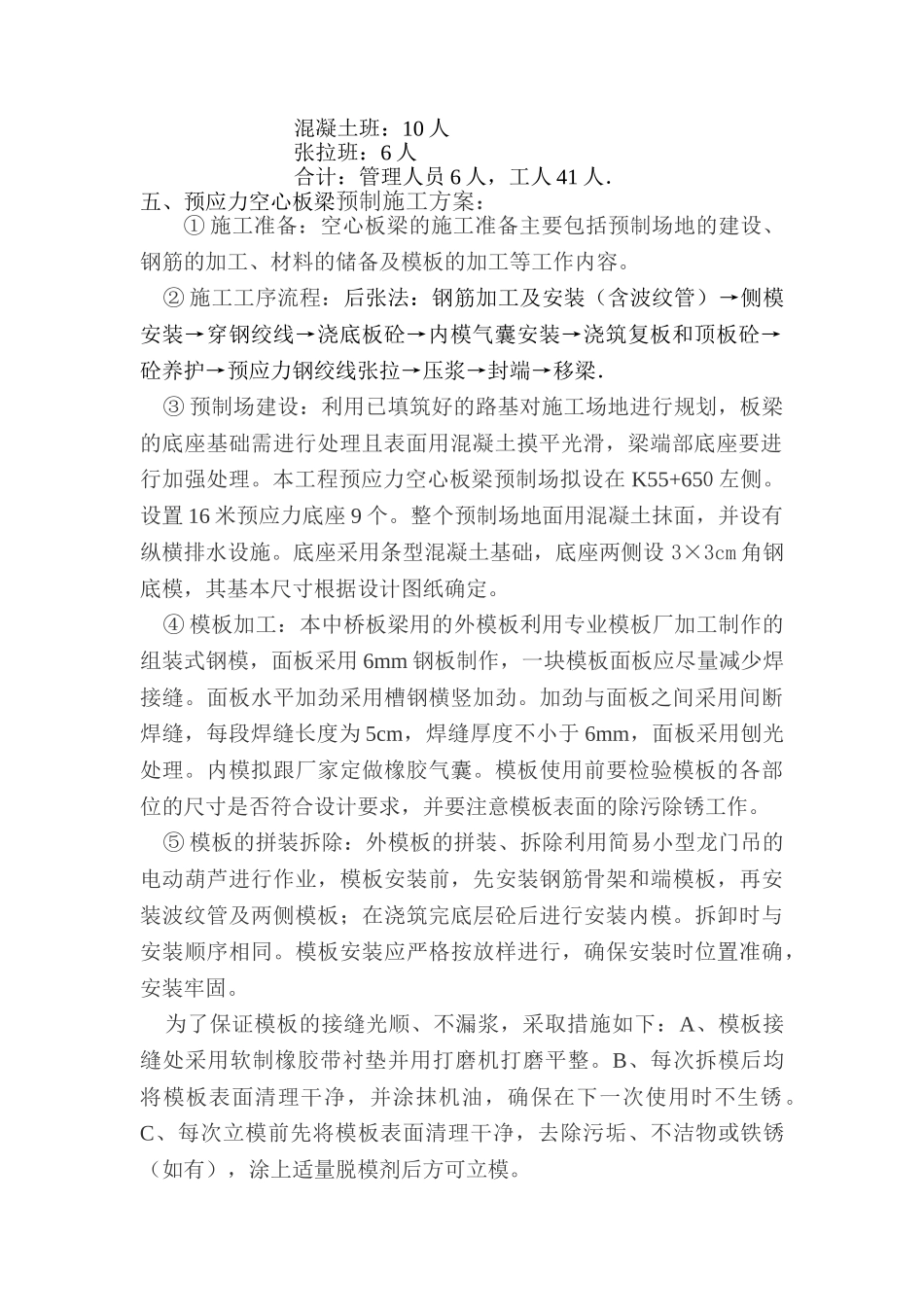

水车中桥预应力空心板预制施工组织设计一 、工程概况K54+301 水车中桥设计采用 4 孔 16 米后张法预应力空心板梁，共 36 片。混凝土强度等级为 C50。二、总体安排：按目前进度，计划于 2 月中旬预制场地地模施工，2 月下旬完成模板试拼调整工作。3 月份开始预制空心梁，当月可完成 15 片空心梁的预制，4 月份完成剩余 21 片空心梁的预制，5 月份开始吊装预应力空心板梁。三、施工设备的配置根据生产需要，配置以下施工设备．机 械 设 备 表序号设备名称规格型号单位数量1龙门吊机25 吨台22搅拌站500ML座13砼运输斗个14装载机3.0台15千斤顶200 吨台26张拉油泵台27空气压缩机台18手提砂轮机台29砂轮割切机台210钢筋弯曲机台111钢筋切断机台112交流电焊机台213钢筋调直机台114起割设备台115变压器200KW套116插下式振动器台5四、管理机构及人员的配制预制场负责人 1 名，施工员 2 名，资料员１名，试验员２名，电工１名，机修工 1 名，设备驾驶员（龙门吊机﹑搅拌机﹑装载机）4 名，材料采购员１名，后勤部 2 人。施工分别设置 5 个班组：钢筋班：10 人模板班：8 人混凝土班：10 人张拉班：6 人合计：管理人员 6 人，工人 41 人．五、预应力空心板梁预制施工方案：① 施工准备：空心板梁的施工准备主要包括预制场地的建设、钢筋的加工、材料的储备及模板的加工等工作内容。 ② 施工工序流程：后张法：钢筋加工及安装（含波纹管）→侧模安装→穿钢绞线→浇底板砼→内模气囊安装→浇筑复板和顶板砼→砼养护→预应力钢绞线张拉→压浆→封端→移梁． ③ 预制场建设：利用已填筑好的路基对施工场地进行规划，板梁的底座基础需进行处理且表面用混凝土摸平光滑，梁端部底座要进行加强处理。本工程预应力空心板梁预制场拟设在 K55+650 左侧。设置 16 米预应力底座 9 个。整个预制场地面用混凝土抹面，并设有纵横排水设施。底座采用条型混凝土基础，底座两侧设 3×3cm 角钢底模，其基本尺寸根据设计图纸确定。 ④ 模板加工：本中桥板梁用的外模板利用专业模板厂加工制作的组装式钢模，面板采用 6mm 钢板制作，一块模板面板应尽量减少焊接缝。面板水平加劲采用槽钢横竖加劲。加劲与面板之间采用间断焊缝，每段焊缝长度为 5cm，焊缝厚度不小于 6mm，面板采用刨光处理。内模拟跟厂家定做橡胶气囊。模板使用前要检验模板的各部位的尺寸是否符合设计要求，并要注意模板表面的除污除锈工作。 ⑤ 模板...
