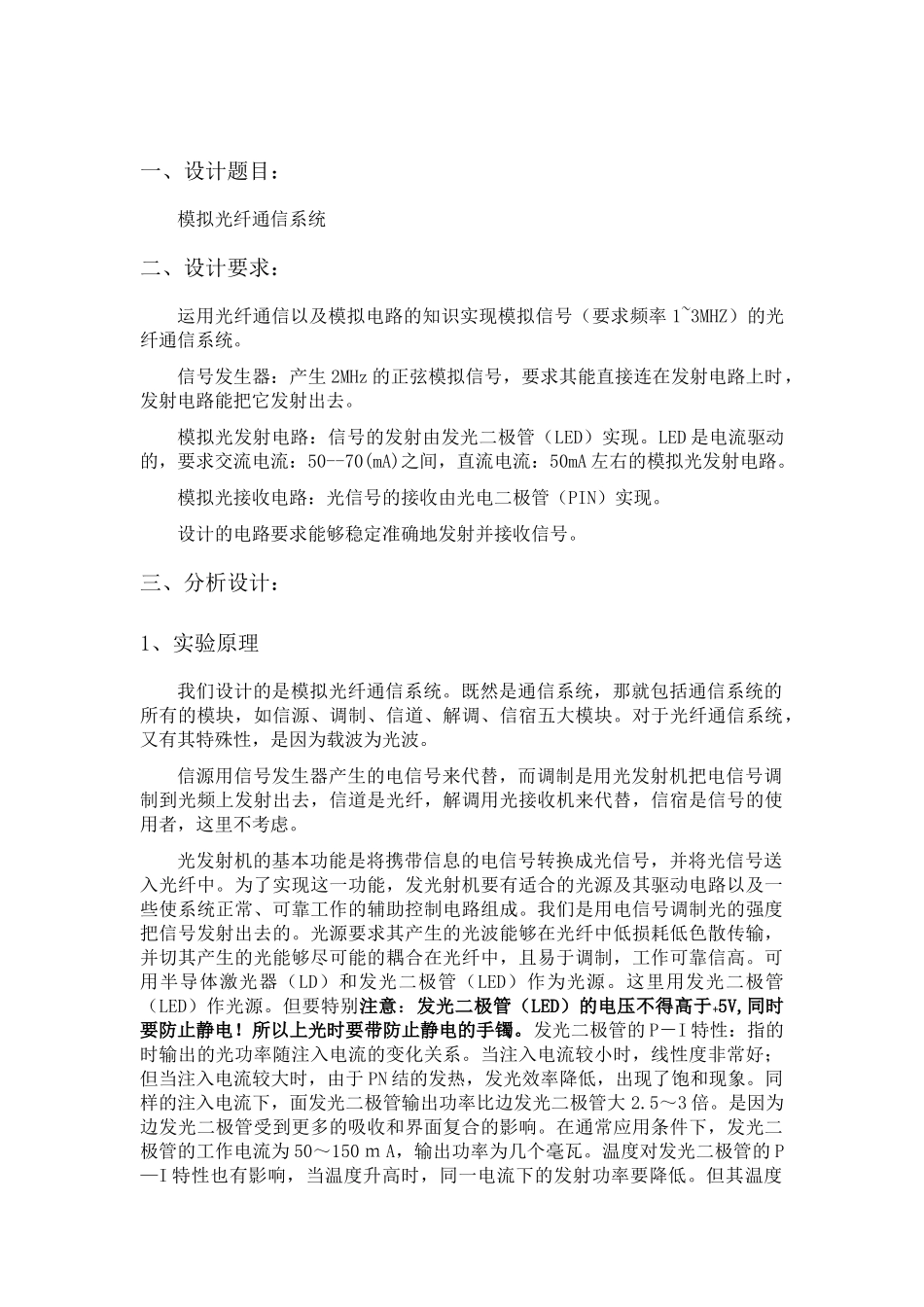

课 程 设 计 报 告 书 一、设计题目：模拟光纤通信系统二、设计要求：运用光纤通信以及模拟电路的知识实现模拟信号（要求频率 1~3MHZ）的光纤通信系统。信号发生器：产生 2MHz 的正弦模拟信号，要求其能直接连在发射电路上时，发射电路能把它发射出去。模拟光发射电路：信号的发射由发光二极管（LED）实现。LED 是电流驱动的，要求交流电流：50--70(mA)之间，直流电流：50mA 左右的模拟光发射电路。模拟光接收电路：光信号的接收由光电二极管（PIN）实现。设计的电路要求能够稳定准确地发射并接收信号。三、分析设计：1、实验原理我们设计的是模拟光纤通信系统。既然是通信系统，那就包括通信系统的所有的模块，如信源、调制、信道、解调、信宿五大模块。对于光纤通信系统，又有其特殊性，是因为载波为光波。信源用信号发生器产生的电信号来代替，而调制是用光发射机把电信号调制到光频上发射出去，信道是光纤，解调用光接收机来代替，信宿是信号的使用者，这里不考虑。光发射机的基本功能是将携带信息的电信号转换成光信号，并将光信号送入光纤中。为了实现这一功能，发光射机要有适合的光源及其驱动电路以及一些使系统正常、可靠工作的辅助控制电路组成。我们是用电信号调制光的强度把信号发射出去的。光源要求其产生的光波能够在光纤中低损耗低色散传输，并切其产生的光能够尽可能的耦合在光纤中，且易于调制，工作可靠信高。可用半导体激光器（LD）和发光二极管（LED）作为光源。这里用发光二极管（LED）作光源。但要特别注意：发光二极管（LED）的电压不得高于+5V,同时要防止静电！所以上光时要带防止静电的手镯。发光二极管的 P－I 特性：指的时输出的光功率随注入电流的变化关系。当注入电流较小时，线性度非常好；但当注入电流较大时，由于 PN 结的发热，发光效率降低，出现了饱和现象。同样的注入电流下，面发光二极管输出功率比边发光二极管大 2.5～3 倍。是因为边发光二极管受到更多的吸收和界面复合的影响。在通常应用条件下，发光二极管的工作电流为 50～150 ｍ A，输出功率为几个毫瓦。温度对发光二极管的 P—I 特性也有影响，当温度升高时，同一电流下的发射功率要降低。但其温度特性相对较好，在实际应用中，一般可以不加温度控制。信道是光纤，以给出。光接收机的基本功能是将携带信息的光信号转换成电信号，由光检测电路，低噪声前置放大，主放大电路等组成。要求其有足够快的响应度，尽可能低的噪声，良...
