实训三-液体混合装置控制的模拟

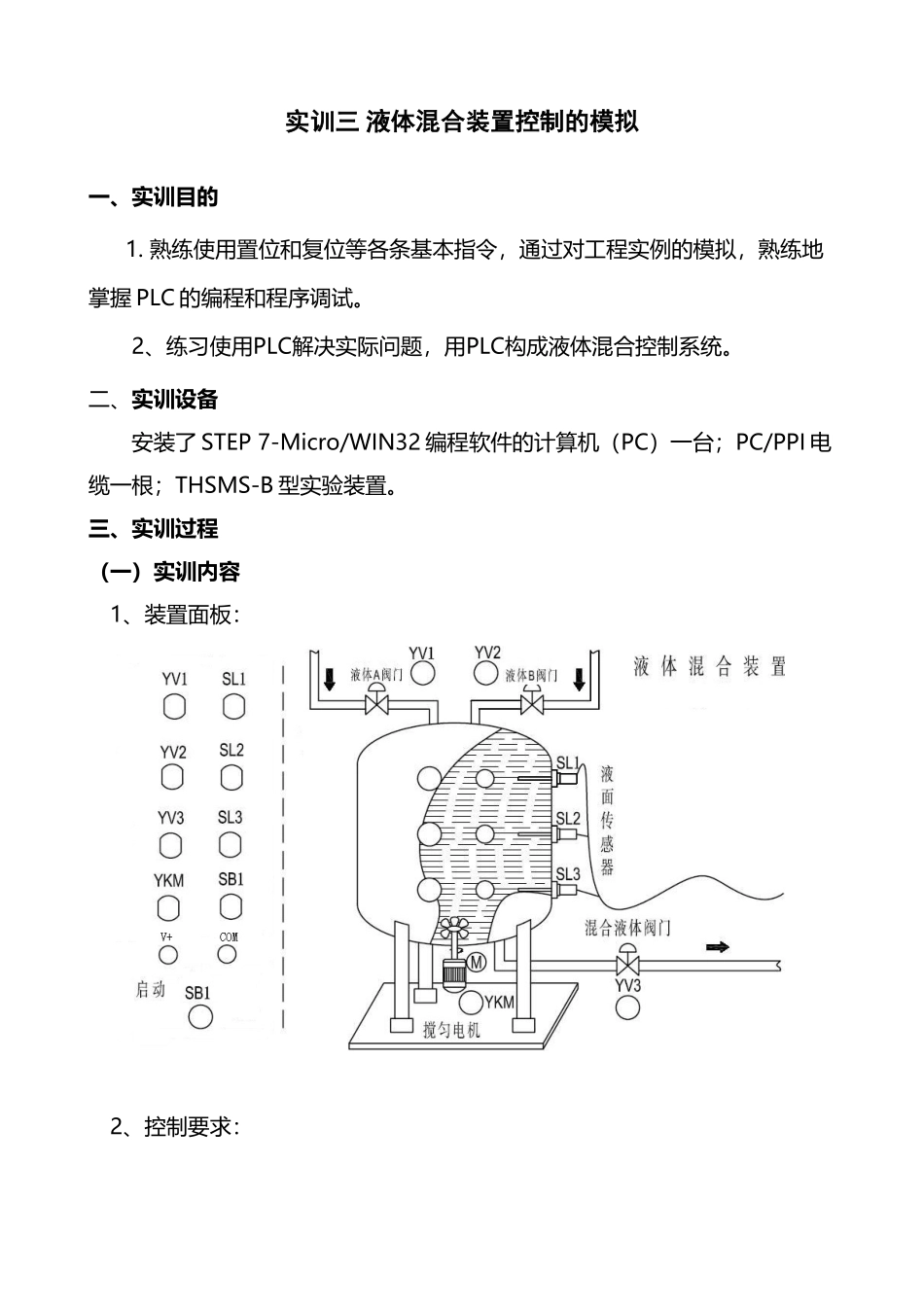

实训三 液体混合装置控制的模拟(6 页)Good is good, but better carries it.精益求精，善益求善。实训三 液体混合装置控制的模拟一、实训目的1. 熟练使用置位和复位等各条基本指令，通过对工程实例的模拟，熟练地掌握 PLC 的编程和程序调试。2、练习使用PLC解决实际问题，用PLC构成液体混合控制系统。二、实训设备安装了 STEP 7-Micro/WIN32 编程软件的计算机（PC）一台；PC/PPI 电缆一根；THSMS-B 型实验装置。 三、实训过程（一）实训内容1、装置面板：2、控制要求：本装置为两种液体混合装置，SL1、SL2、SL3 为液面传感器，液体 A、B 阀门与混合液阀门由电磁阀 YV1、YV2、YV3 控制，M 为搅动电机。控制要求如下：初始状态：装置投入运行时，液体 A、B 阀门关闭，混合液阀门打开 20 秒将容器放空后关闭。按下启动按钮 SB1，液体 A 阀门打开，液体 A 流入容器。当液面到达 SL2 时，SL2 接通，关闭液体 A 阀门，打开液体 B 阀门。液面到达 SL1 时，关闭液体 B 阀门，搅动电机开始搅动。搅动电机工作 60 秒后停止搅动，混合液体阀门打开，开始放出混合液体。当液面下降到 SL3 时，SL3 由接通变为断开，再过 20 秒后，容器放空，混合液阀门关闭，开始下一周期。停止操作:在当前的混合液操作处理完毕后。按下停止按钮 SB2，停止操作。（二）实训步骤1、输入输出接线输入SB1SB2SL1SL2SL3I0.0I0.1I0.2I0.3I0.4输出YV1YV2YV3YKMQ0.0Q0.1Q0.2Q0.3画出 I/O 接线图如下：2、根据控制要求编写程序。进行程序编译，并观测编译结果，修改程序，直至编译成功。将程序下载到主机中。3、启动并运行程序观察实验现象。四、实训结果与分析五、程序1、流程图关液体 A 阀输入液体 B按下启动按钮S0阀门关，搅匀电机关，容器空。液体 A 到 SL2 位S1输入液体 A液体 B 到 SL1 位S2关液体 B 阀启动搅拌机搅拌时间到S3停止搅拌机输出混合液混合液低于 SL3 位S4启动延时延时时间到S52、程序电路工作过程：1、初始状态：系统投入运行时，初始化脉冲 SM0.1[13]、[15]接通一个扫描周期，使混合液阀打开20s，将容器放空后关闭。2、启动T38 定时时间到，混合液体放空，关闭混合液体阀，网络 3 中 T38 触点闭合进入下一循环。3、停止%~】^**！、(《[}#](—￥，{！.|$$【}`!|@
