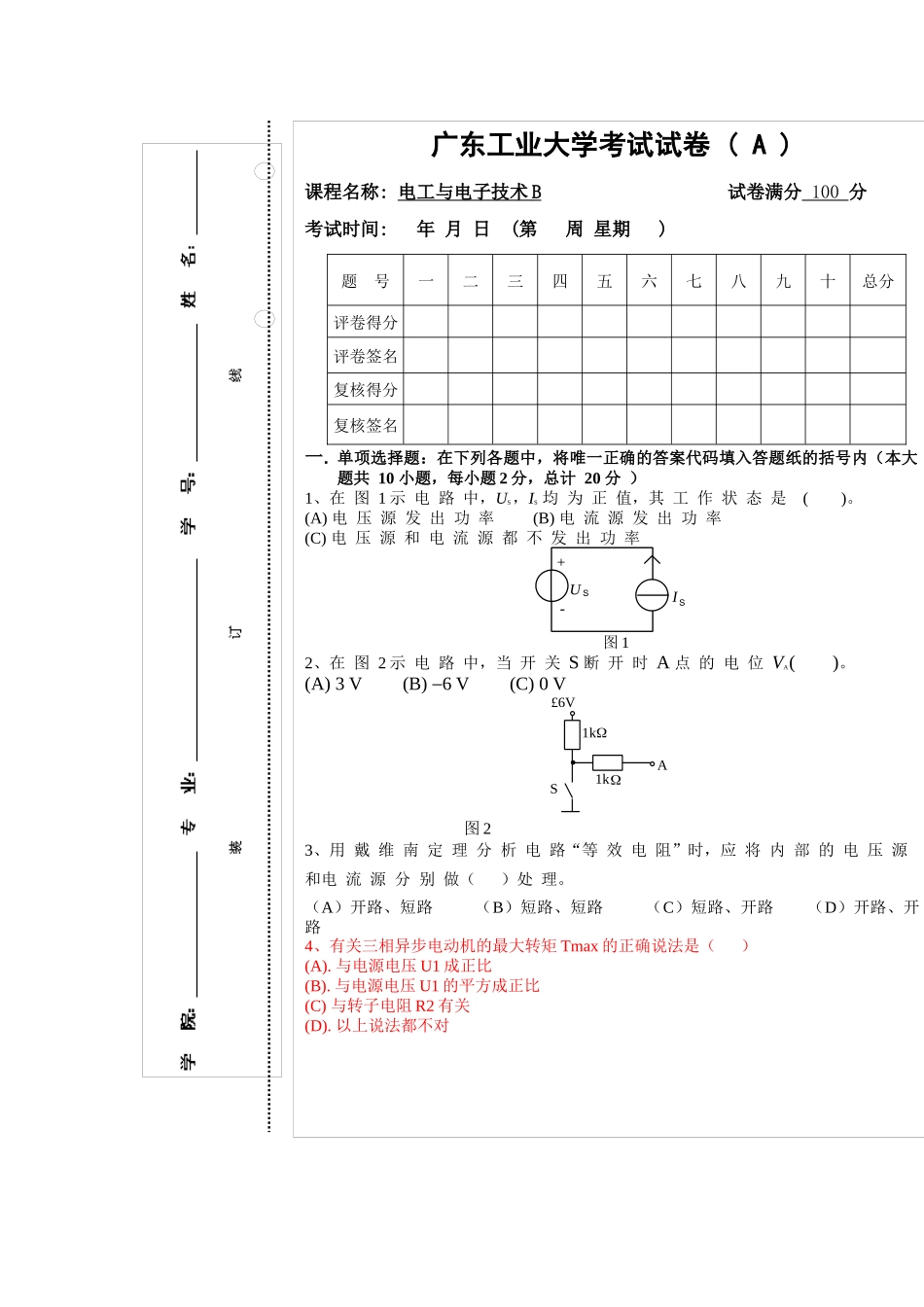

广东工业大学考试试卷 ( A )课程名称: 电工与电子技术 B 试卷满分 100 分考试时间: 年 月 日 (第 周 星期 )题 号一二三四五六七八九十总分评卷得分评卷签名复核得分复核签名一. 单项选择题：在下列各题中，将唯一正确的答案代码填入答题纸的括号内（本大题共 10 小题，每小题 2 分，总计 20 分 ）1、在 图 1 示 电 路 中，US ，IS 均 为 正 值，其 工 作 状 态 是 ( )。(A) 电 压 源 发 出 功 率(B) 电 流 源 发 出 功 率(C) 电 压 源 和 电 流 源 都 不 发 出 功 率图 12、在 图 2 示 电 路 中，当 开 关 S 断 开 时 A 点 的 电 位 VA ( )。(A) 3 V(B) -6 V (C) 0 V 图 23、用 戴 维 南 定 理 分 析 电 路“等 效 电 阻”时，应 将 内 部 的 电 压 源 和电 流 源 分 别 做（ ）处 理。（A）开路、短路 （B）短路、短路 （C）短路、开路 （D）开路、开路4、有关三相异步电动机的最大转矩 Tmax 的正确说法是（ ）(A). 与电源电压 U1 成正比(B). 与电源电压 U1 的平方成正比(C) 与转子电阻 R2 有关(D). 以上说法都不对UISS+-£ 6VSA.1k1k5、在 正 弦 交 流 电 路 中，阻 抗 角 可 表 示 为 ( )。(A) (B) (C) 6、 作 星 形 连 接 有 中 线 的 三 相 不 对 称 负 载，接 于 对 称 的 三 相 四 线 制 电 源 上，则 各 相 负 载 的 电 压 ( )。(A) 不 对 称 (B) 对 称 (C) 不 一 定 对 称7、 输 出 变 压 器 原 边 匝 数 为 N1 ，副 边 绕 组 有 匝 数 为 N2 和 N3 的 两 个 抽 头。将 16 W 的 负 载 接 N2 抽 头，或 将 4 W 的 负 载 接 N3 抽 头，它 们 换 算 到 原 边 的 阻 抗 相 等，均 能 达 到 阻 抗 匹 配，则 N2 : N3 应 为( )。(A) 4 : 1 (B) 1 : 1(C) 2 : 18、 绕 线 式 三 相 异 步 电 动 机，如 将 转 子 电 阻 加 大，其 起 动 转 矩 将 ( )。(A) 增 大 (B) 下 降(C) 不 变 9、 图 3 示 电 路 在 换 路 前 处 于 稳 定 状 态，在 t = 0 瞬 间 将 开 关 S 闭 合，则 i2(0+)为 ( )。(A) 0.6 A(B) 1.2 A(C) 0.3 A 图 310、 图 4 示 控 制 电 路...
