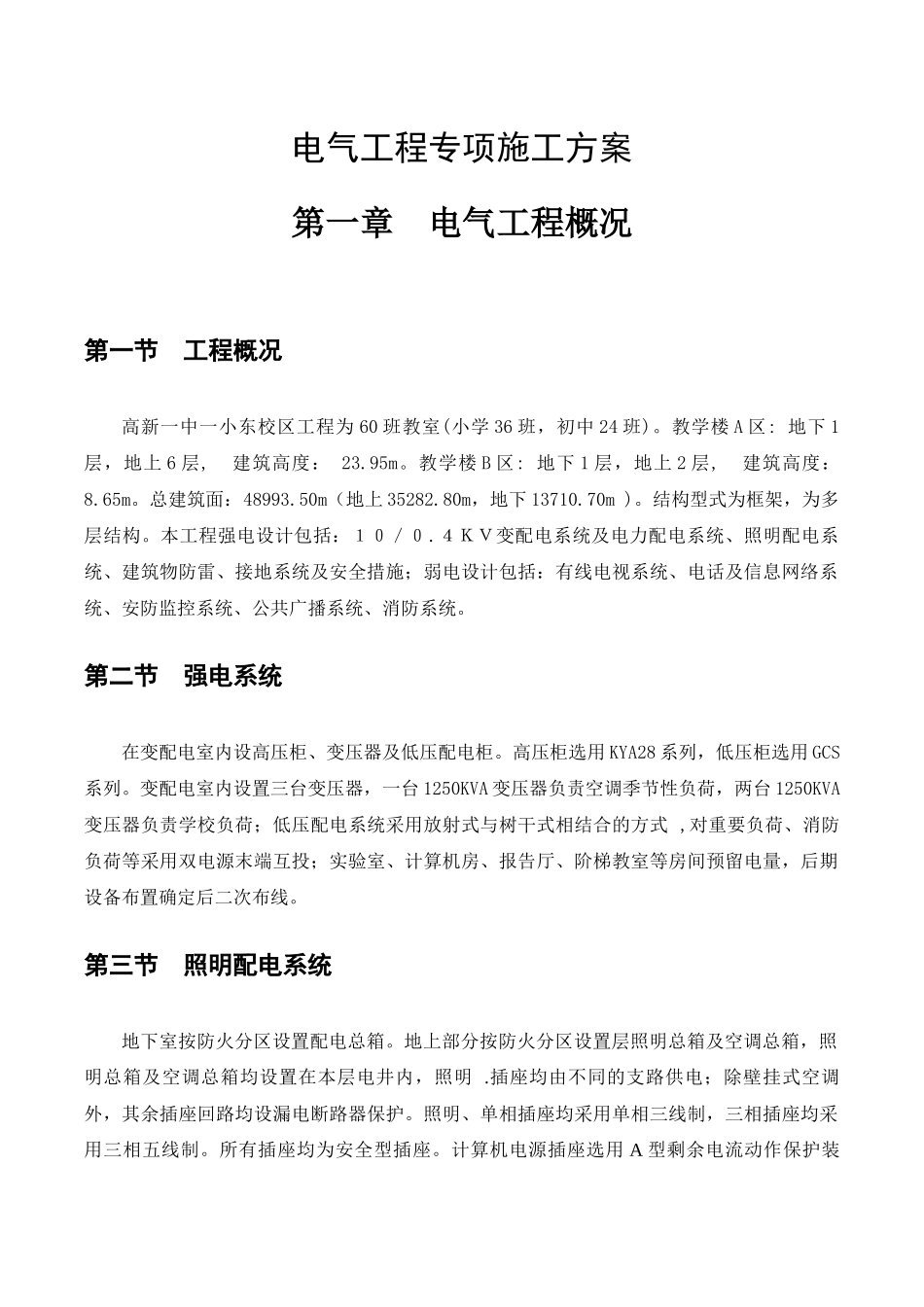

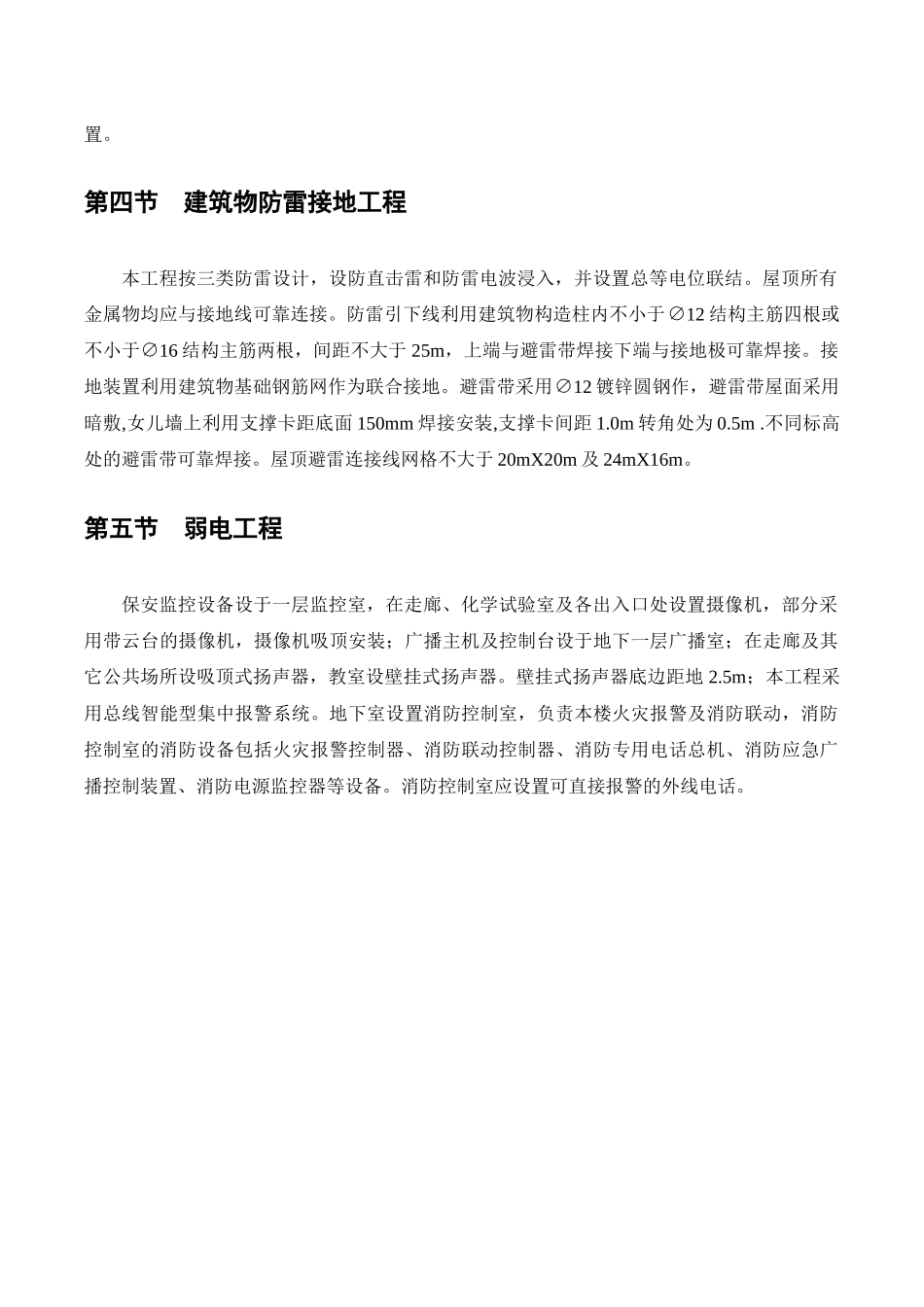

电气工程专项施工方案第一章 电气工程概况第一节 工程概况高新一中一小东校区工程为 60 班教室(小学 36 班，初中 24 班)。教学楼 A 区: 地下 1层，地上 6 层, 建筑高度： 23.95m。教学楼 B 区: 地下 1 层，地上 2 层, 建筑高度： 8.65m。总建筑面：48993.50m（地上 35282.80m，地下 13710.70m )。结构型式为框架，为多层结构。本工程强电设计包括：１０／０.４ＫＶ变配电系统及电力配电系统、照明配电系统、建筑物防雷、接地系统及安全措施；弱电设计包括：有线电视系统、电话及信息网络系统、安防监控系统、公共广播系统、消防系统。第二节 强电系统在变配电室内设高压柜、变压器及低压配电柜。高压柜选用 KYA28 系列，低压柜选用 GCS系列。变配电室内设置三台变压器，一台 1250KVA 变压器负责空调季节性负荷，两台 1250KVA变压器负责学校负荷；低压配电系统采用放射式与树干式相结合的方式 ,对重要负荷、消防负荷等采用双电源末端互投；实验室、计算机房、报告厅、阶梯教室等房间预留电量，后期设备布置确定后二次布线。第三节 照明配电系统地下室按防火分区设置配电总箱。地上部分按防火分区设置层照明总箱及空调总箱，照明总箱及空调总箱均设置在本层电井内，照明 .插座均由不同的支路供电；除壁挂式空调外，其余插座回路均设漏电断路器保护。照明、单相插座均采用单相三线制，三相插座均采用三相五线制。所有插座均为安全型插座。计算机电源插座选用 A 型剩余电流动作保护装置。第四节 建筑物防雷接地工程本工程按三类防雷设计，设防直击雷和防雷电波浸入，并设置总等电位联结。屋顶所有金属物均应与接地线可靠连接。防雷引下线利用建筑物构造柱内不小于∅12 结构主筋四根或不小于∅16 结构主筋两根，间距不大于 25m，上端与避雷带焊接下端与接地极可靠焊接。接地装置利用建筑物基础钢筋网作为联合接地。避雷带采用∅12 镀锌圆钢作，避雷带屋面采用暗敷,女儿墙上利用支撑卡距底面 150mm 焊接安装,支撑卡间距 1.0m 转角处为 0.5m .不同标高处的避雷带可靠焊接。屋顶避雷连接线网格不大于 20mX20m 及 24mX16m。第五节 弱电工程保安监控设备设于一层监控室，在走廊、化学试验室及各出入口处设置摄像机，部分采用带云台的摄像机，摄像机吸顶安装；广播主机及控制台设于地下一层广播室；在走廊及其它公共场所设吸顶式扬声器，教室设壁挂式扬声器。壁挂式扬声器底边距地 2.5m；本工程采用...
