公路工程路基填筑施工作业指导书[详细]VIP免费

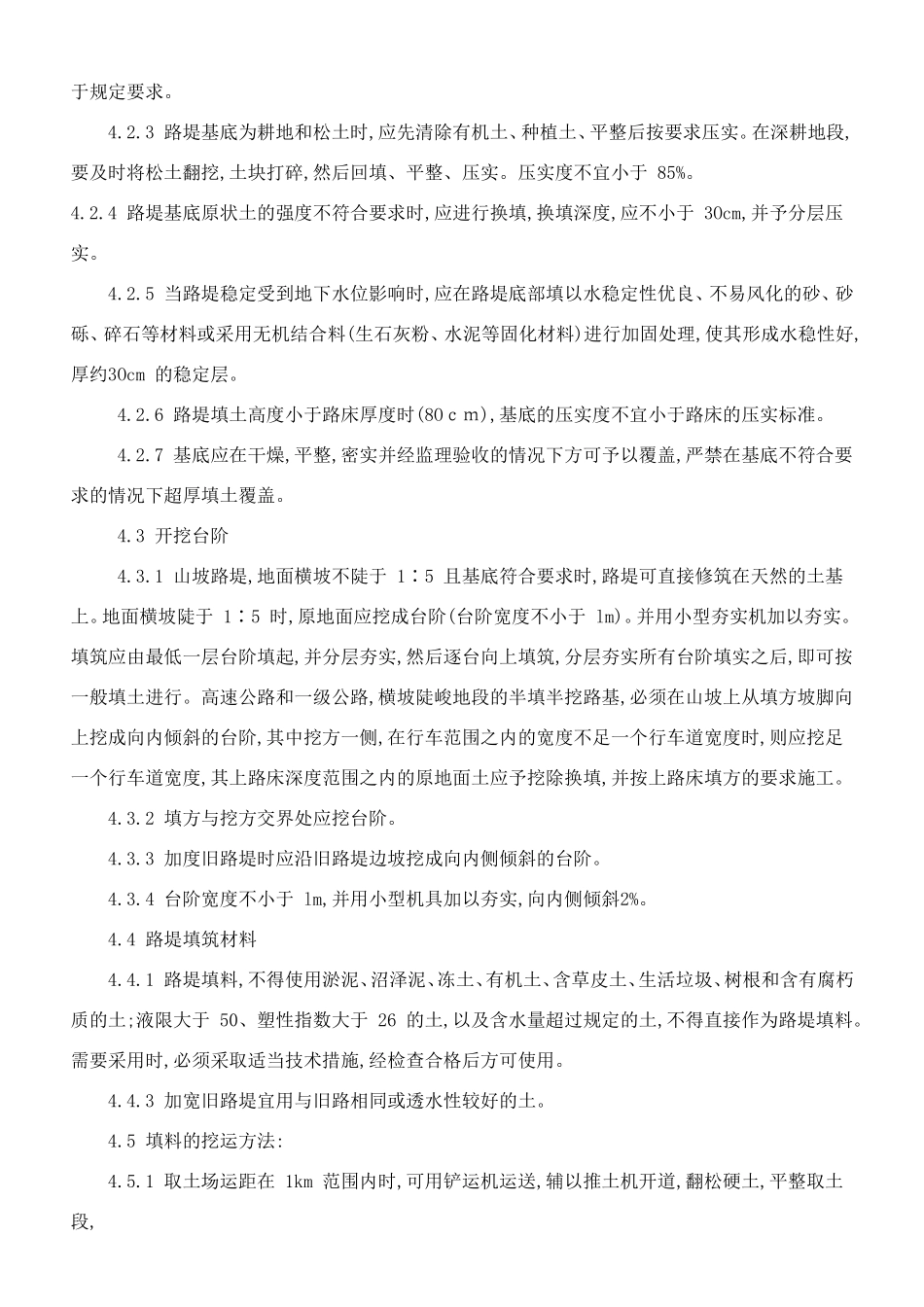

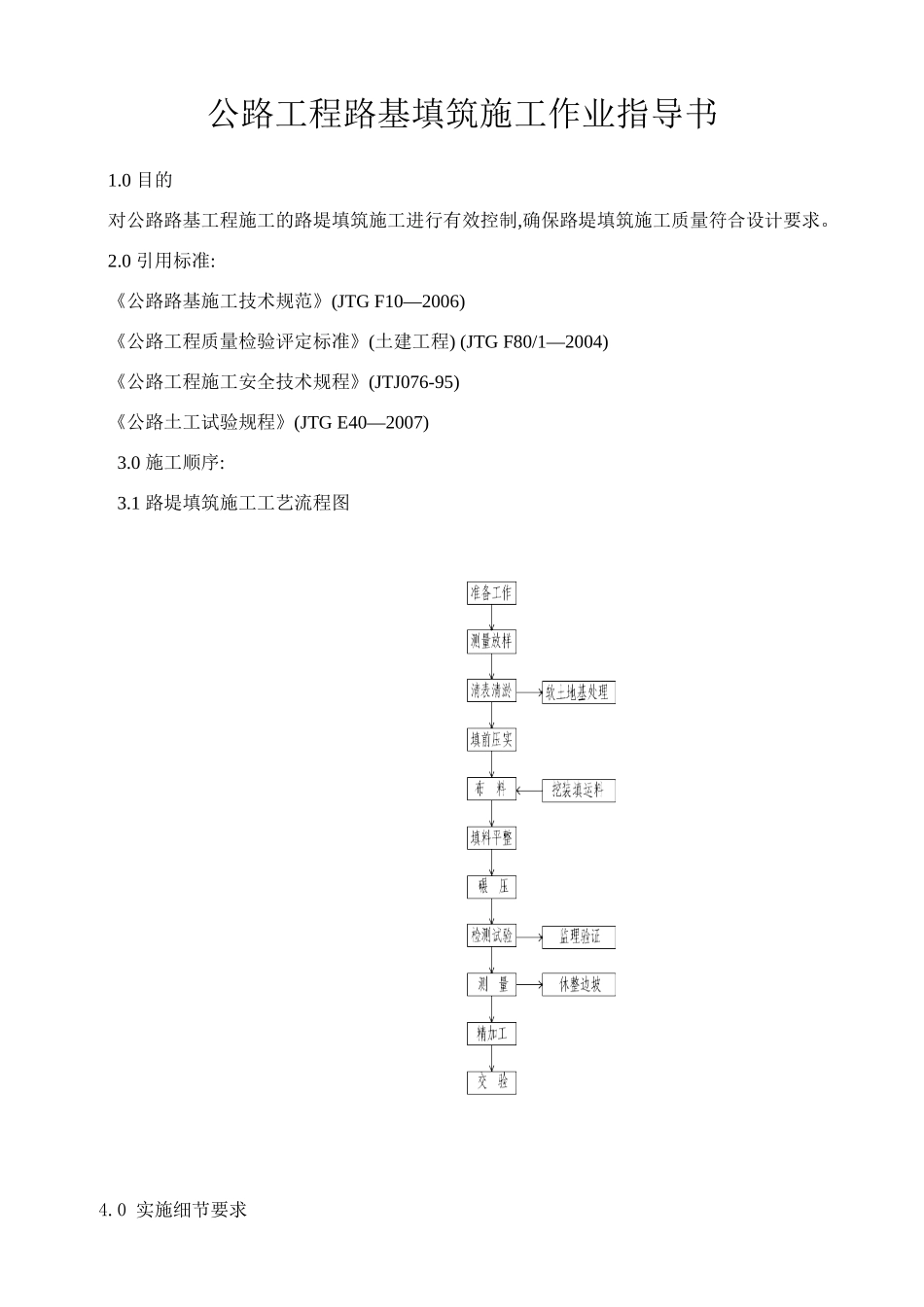

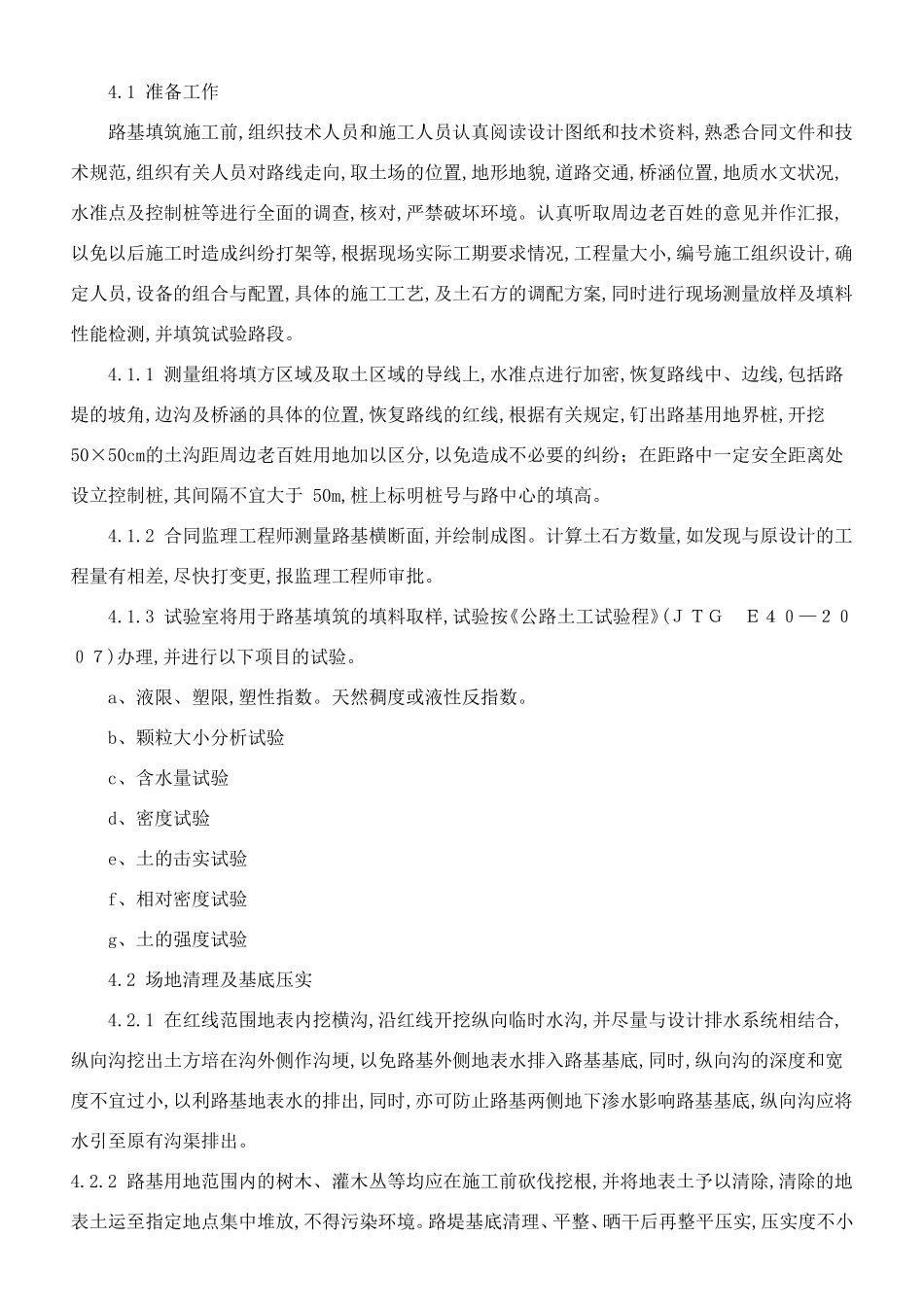

公路工程路基填筑施工作业指导书1.0 目的对公路路基工程施工的路堤填筑施工进行有效控制,确保路堤填筑施工质量符合设计要求。2.0 引用标准:《公路路基施工技术规范》(JTG F10—2006)《公路工程质量检验评定标准》(土建工程) (JTG F80/1—2004)《公路工程施工安全技术规程》(JTJ076-95)《公路土工试验规程》(JTG E40—2007)3.0 施工顺序:3.1 路堤填筑施工工艺流程图4.0 实施细节要求4.1 准备工作路基填筑施工前,组织技术人员和施工人员认真阅读设计图纸和技术资料,熟悉合同文件和技术规范,组织有关人员对路线走向,取土场的位置,地形地貌,道路交通,桥涵位置,地质水文状况,水准点及控制桩等进行全面的调查,核对,严禁破坏环境。认真听取周边老百姓的意见并作汇报,以免以后施工时造成纠纷打架等,根据现场实际工期要求情况,工程量大小,编号施工组织设计,确定人员,设备的组合与配置,具体的施工工艺,及土石方的调配方案,同时进行现场测量放样及填料性能检测,并填筑试验路段。4.1.1 测量组将填方区域及取土区域的导线上,水准点进行加密,恢复路线中、边线,包括路堤的坡角,边沟及桥涵的具体的位置,恢复路线的红线,根据有关规定,钉出路基用地界桩,开挖 50×50cm的土沟距周边老百姓用地加以区分,以免造成不必要的纠纷；在距路中一定安全距离处设立控制桩,其间隔不宜大于 50m,桩上标明桩号与路中心的填高。4.1.2 合同监理工程师测量路基横断面,并绘制成图。计算土石方数量,如发现与原设计的工程量有相差,尽快打变更,报监理工程师审批。4.1.3 试验室将用于路基填筑的填料取样,试验按《公路土工试验程》(ＪＴＧ Ｅ４０—２００７)办理,并进行以下项目的试验。a、液限、塑限,塑性指数。天然稠度或液性反指数。b、颗粒大小分析试验c、含水量试验d、密度试验e、土的击实试验f、相对密度试验g、土的强度试验4.2 场地清理及基底压实4.2.1 在红线范围地表内挖横沟,沿红线开挖纵向临时水沟,并尽量与设计排水系统相结合,纵向沟挖出土方培在沟外侧作沟埂,以免路基外侧地表水排入路基基底,同时,纵向沟的深度和宽度不宜过小,以利路基地表水的排出,同时,亦可防止路基两侧地下渗水影响路基基底,纵向沟应将水引至原有沟渠排出。4.2.2 路基用地范围内的树木、灌木丛等均应在施工前砍伐挖根,并将地表土予以清除,清除的地表土运至指定地点集中堆放,不得污染环境。路堤基底清理、平整、晒干后再整平压实,压实度不小于规定要求。4.2.3 路堤基底为耕地和松土时,应先...
