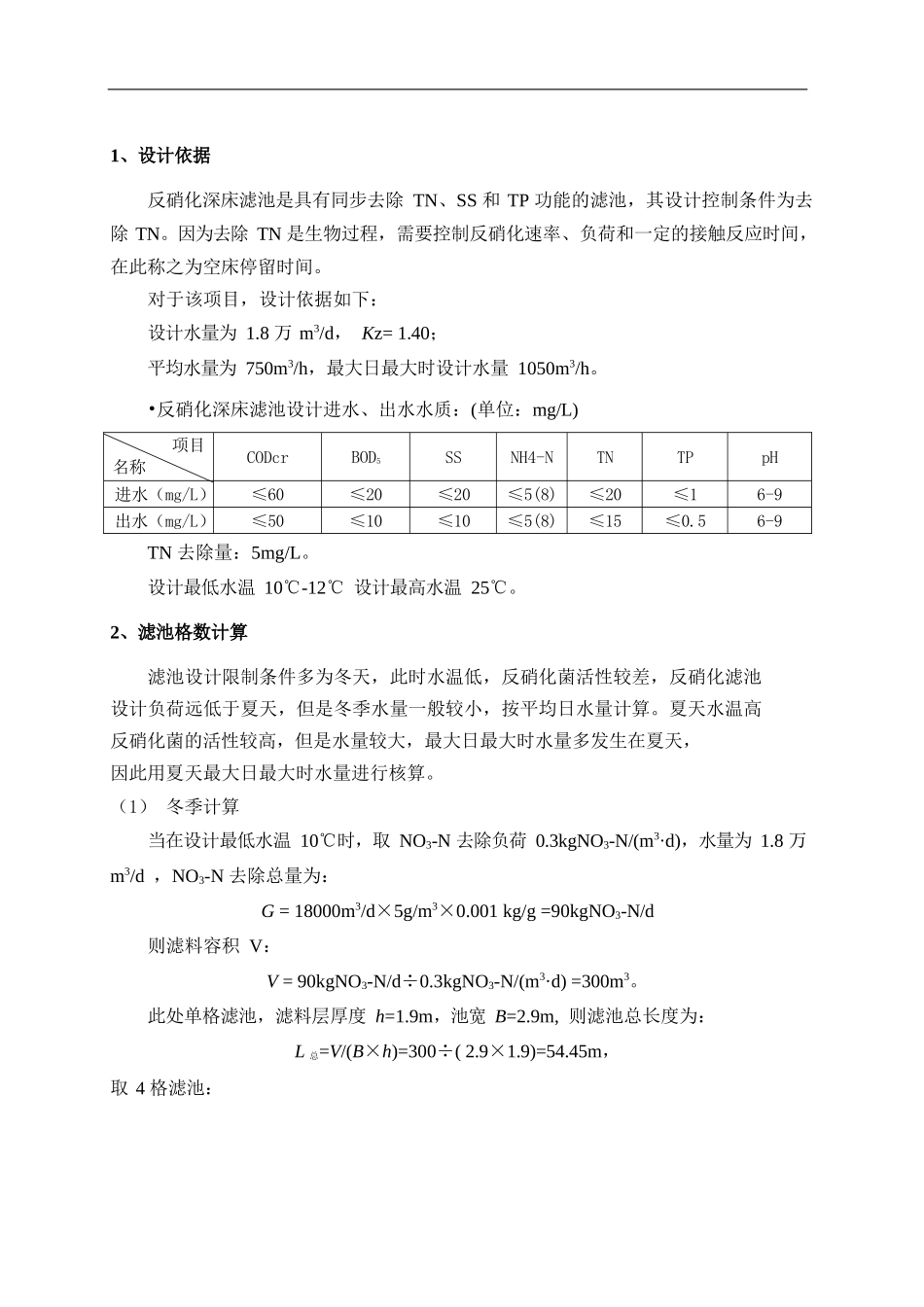

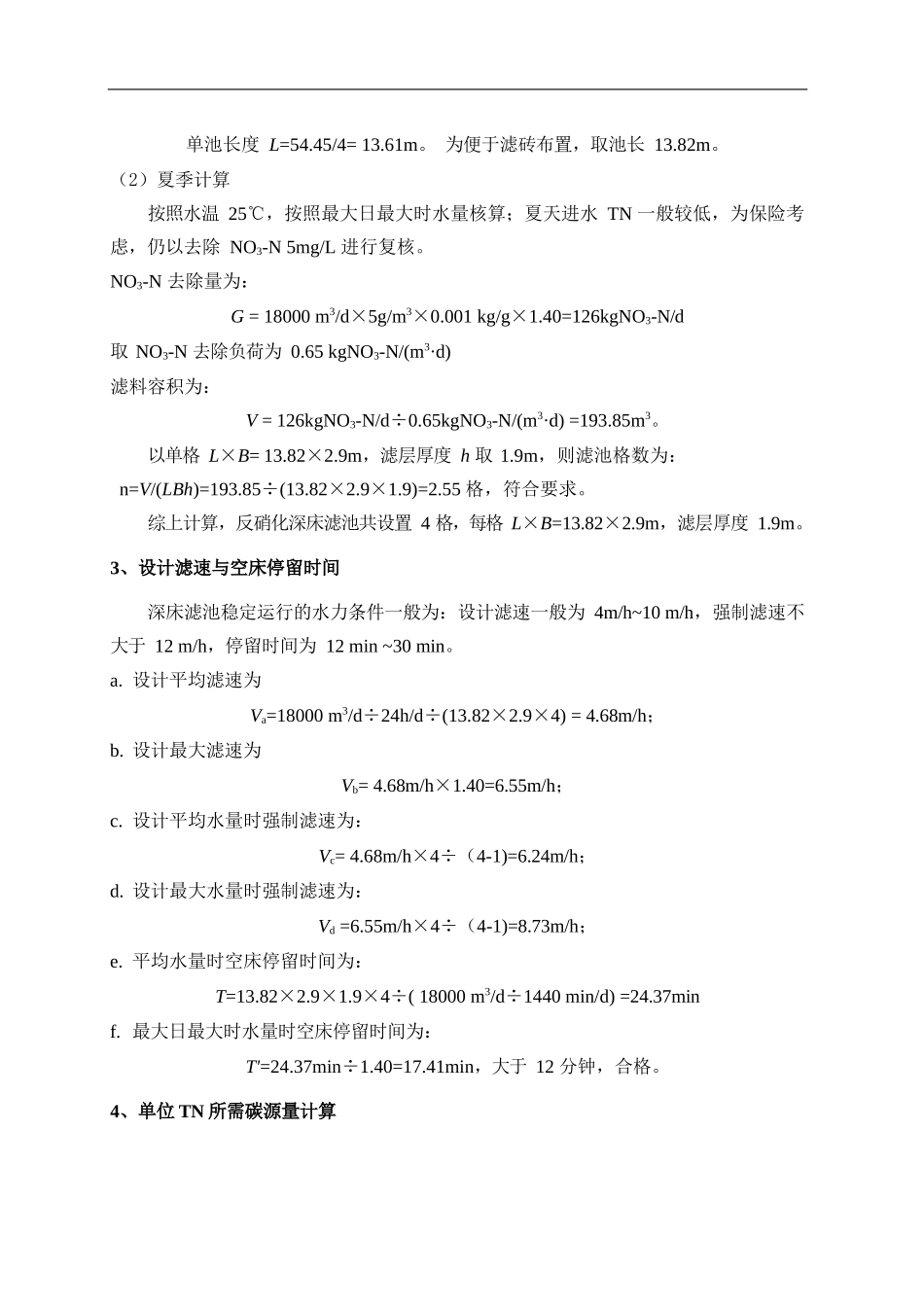

反硝化深床滤池设备设计计算书目 录1、设计依据2、滤池格数计算3、设计滤速与空床停留时间4、单位 TN 所需碳源量5、PAC 投加量计算6、反冲洗水泵7、反冲洗罗茨鼓风机8、阀门及管道流速9、混合池、清水池、废水池设计10、滤池总水头损失计算11、海拔高度影响1、设计依据反硝化深床滤池是具有同步去除 TN、SS 和 TP 功能的滤池,其设计控制条件为去除 TN。因为去除 TN 是生物过程,需要控制反硝化速率、负荷和一定的接触反应时间,在此称之为空床停留时间。对于该项目,设计依据如下:设计水量为 1.8 万 m3/d, Kz= 1.40;平均水量为 750m3/h,最大日最大时设计水量 1050m3/h。•反硝化深床滤池设计进水、出水水质:(单位:mg/L)项目名称CODcrBOD5SSNH4-NTNTPpH进水(mg/L)≤60≤20≤20≤5(8)≤20≤16-9出水(mg/L)≤50≤10≤10≤5(8)≤15≤0.56-9TN 去除量:5mg/L。设计最低水温 10℃-12℃ 设计最高水温 25℃。2、滤池格数计算滤池设计限制条件多为冬天,此时水温低,反硝化菌活性较差,反硝化滤池设计负荷远低于夏天,但是冬季水量一般较小,按平均日水量计算。夏天水温高反硝化菌的活性较高,但是水量较大,最大日最大时水量多发生在夏天,因此用夏天最大日最大时水量进行核算。(1) 冬季计算当在设计最低水温 10℃时,取 NO3-N 去除负荷 0.3kgNO3-N/(m3·d),水量为 1.8 万m3/d ,NO3-N 去除总量为:G = 18000m3/d×5g/m3×0.001 kg/g =90kgNO3-N/d则滤料容积 V:V = 90kgNO3-N/d÷0.3kgNO3-N/(m3·d) =300m3。此处单格滤池,滤料层厚度 h=1.9m,池宽 B=2.9m, 则滤池总长度为:L 总=V/(B×h)=300÷( 2.9×1.9)=54.45m,取 4 格滤池:单池长度 L=54.45/4= 13.61m。 为便于滤砖布置,取池长 13.82m。(2)夏季计算按照水温 25℃,按照最大日最大时水量核算;夏天进水 TN 一般较低,为保险考虑,仍以去除 NO3-N 5mg/L 进行复核。NO3-N 去除量为:G = 18000 m3/d×5g/m3×0.001 kg/g×1.40=126kgNO3-N/d取 NO3-N 去除负荷为 0.65 kgNO3-N/(m3·d)滤料容积为:V = 126kgNO3-N/d÷0.65kgNO3-N/(m3·d) =193.85m3。以单格 L×B= 13.82×2.9m,滤层厚度 h 取 1.9m,则滤池格数为: n=V/(LBh)=193.85÷(13.82×2.9×1.9)=2.55 格,符合要求。综上计算,反硝化深床滤池共设置 4 格,每格 L×B=13.82×2.9m,滤层厚度 1.9m。3、设计滤速与空床停留时间深床滤池稳定运行...
