基于ZigBee的无线温湿度采集系统设计毕业设计论文VIP免费

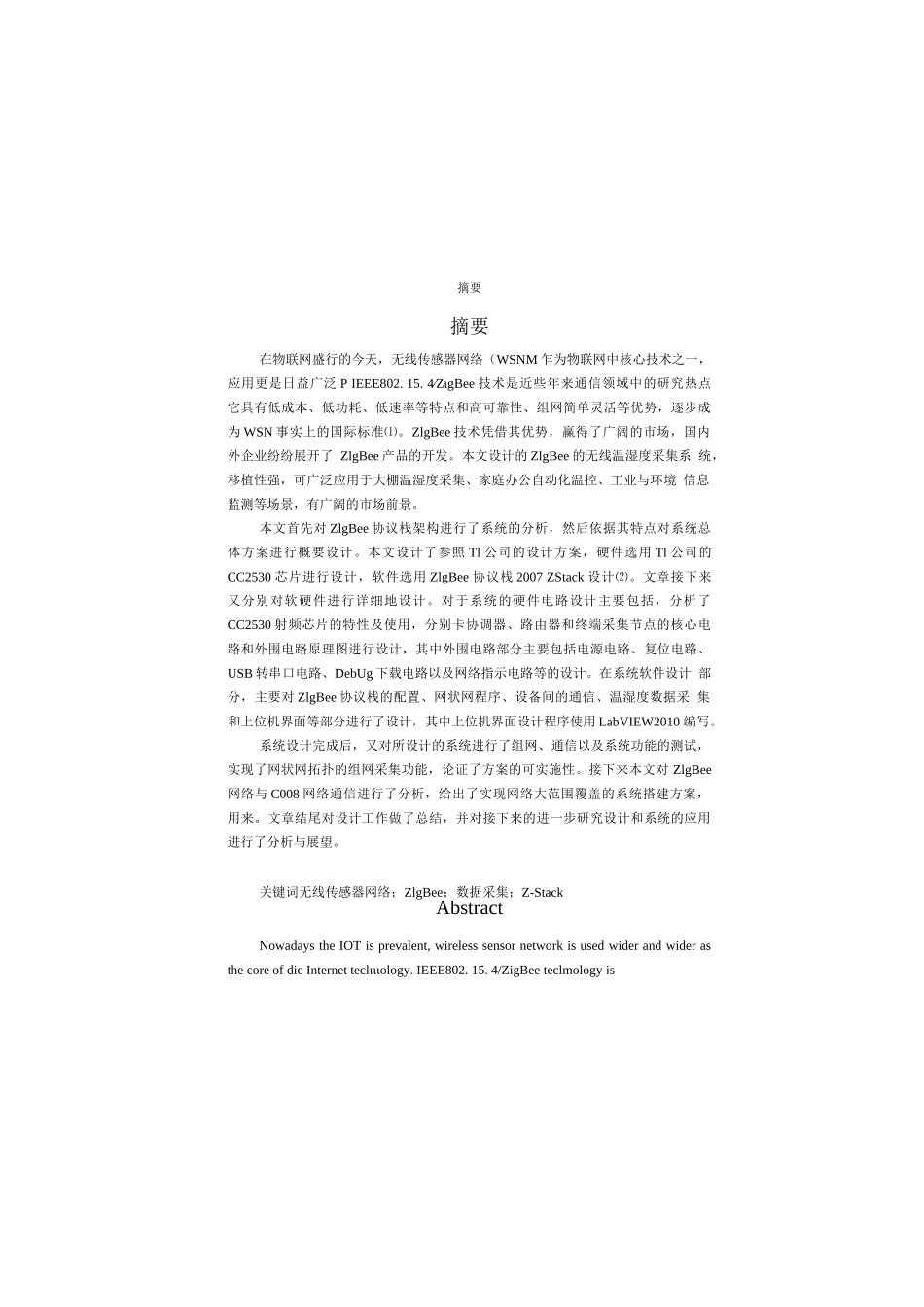

摘要摘要在物联网盛行的今天，无线传感器网络（WSNM 乍为物联网中核心技术之一， 应用更是日益广泛 P IEEE802. 15. 4∕ZιgBee 技术是近些年来通信领域中的研究热点 它具有低成本、低功耗、低速率等特点和高可靠性、组网简单灵活等优势，逐步成 为 WSN 事实上的国际标准⑴。ZlgBee 技术凭借其优势，赢得了广阔的市场，国内 外企业纷纷展开了 ZlgBee 产品的开发。本文设计的 ZlgBee 的无线温湿度采集系 统，移植性强，可广泛应用于大棚温湿度采集、家庭办公自动化温控、工业与环境 信息监测等场景，有广阔的市场前景。本文首先对 ZlgBee 协议栈架构进行了系统的分析，然后依据其特点对系统总 体方案进行概要设计。本文设计了参照 Tl 公司的设计方案，硬件选用 Tl 公司的 CC2530 芯片进行设计，软件选用 ZlgBee 协议栈 2007 ZStack 设计⑵。文章接下来 又分别对软硬件进行详细地设计。对于系统的硬件电路设计主要包括，分析了 CC2530 射频芯片的特性及使用，分别卡协调器、路由器和终端采集节点的核心电 路和外围电路原理图进行设计，其中外围电路部分主要包括电源电路、复位电路、 USB 转串口电路、DebUg 下载电路以及网络指示电路等的设计。在系统软件设计 部分，主要对 ZlgBee 协议栈的配置、网状网程序、设备间的通信、温湿度数据采 集和上位机界面等部分进行了设计，其中上位机界面设计程序使用 LabVIEW2010 编写。系统设计完成后，又对所设计的系统进行了组网、通信以及系统功能的测试， 实现了网状网拓扑的组网采集功能，论证了方案的可实施性。接下来本文对 ZlgBee 网络与 C008 网络通信进行了分析，给出了实现网络大范围覆盖的系统搭建方案， 用来。文章结尾对设计工作做了总结，并对接下来的进一步研究设计和系统的应用 进行了分析与展望。关键词无线传感器网络；ZlgBee；数据采集；Z-StackAbstractNowadays the IOT is prevalent, wireless sensor network is used wider and wider as the core of die Internet teclιιιology. IEEE802. 15. 4/ZigBee teclmology is燕山大学本科毕业设计（论文）IIa hot research uι the field of connιιumcatιon in recent years. It has the advantages of low cost, low power consumption, low rate, high reliability, simple, flexible and so on. Aiid it gι adually be...
