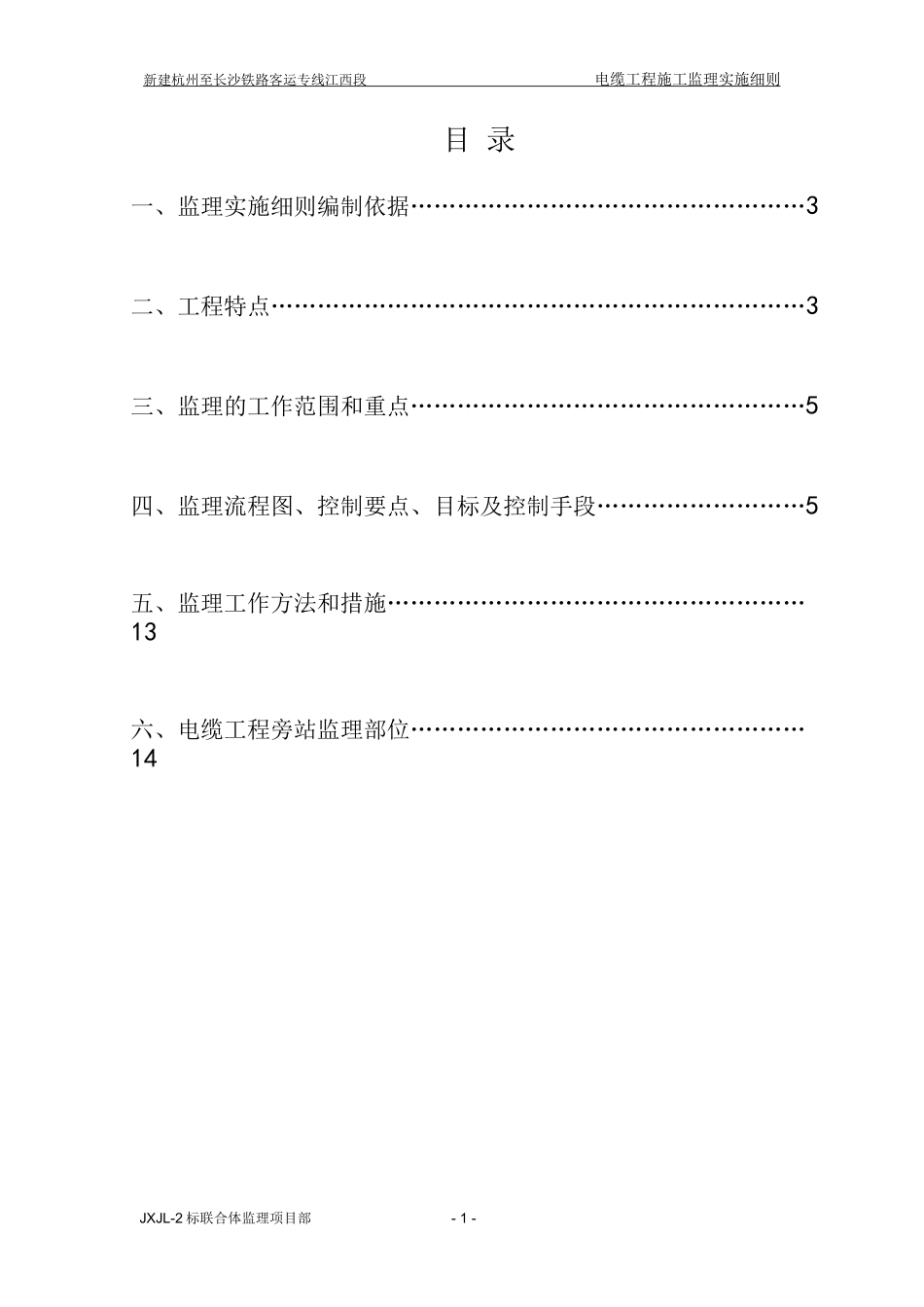

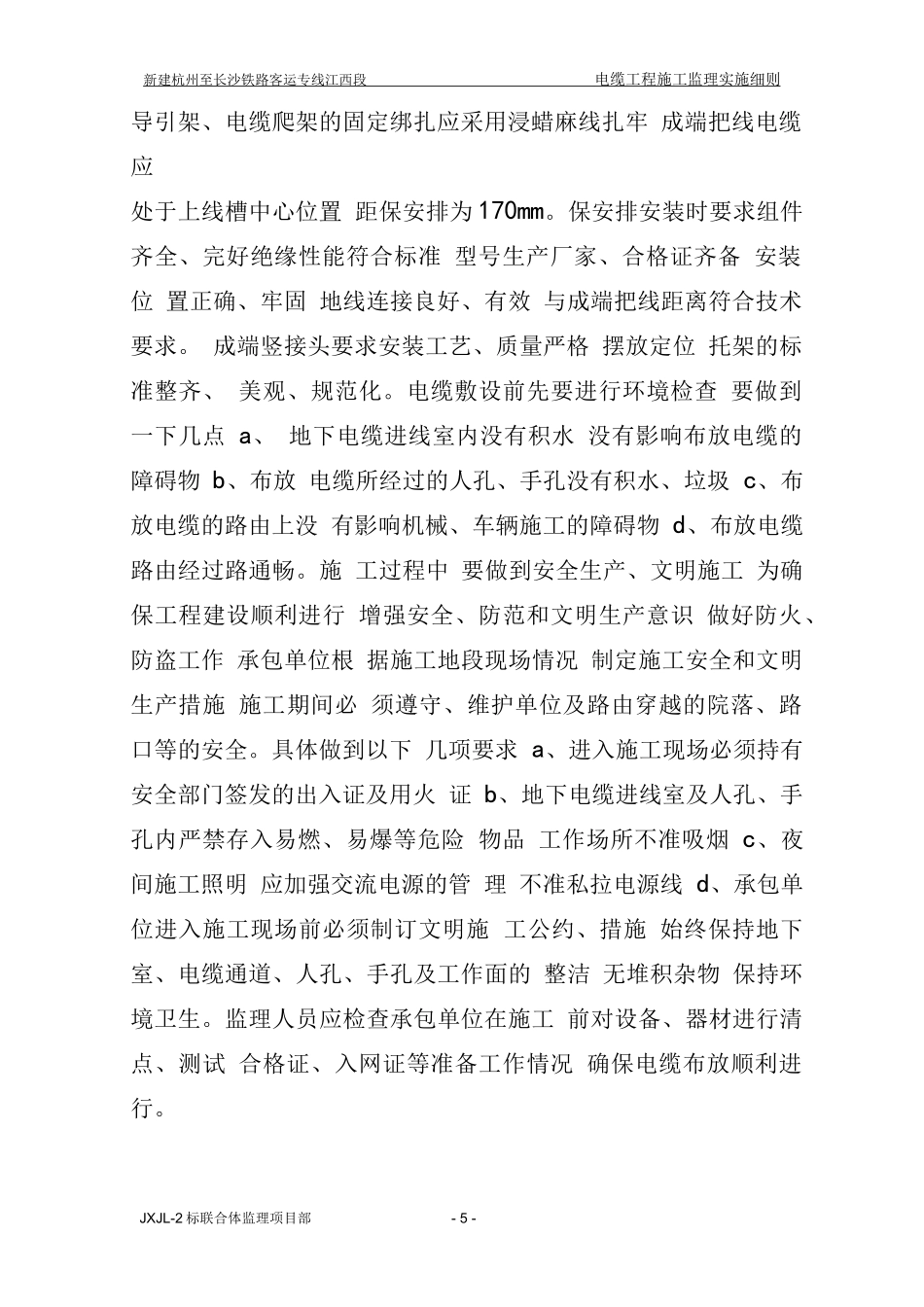

JXJL-2 标联合体监理项目部- 1 -新建杭州至长沙铁路客运专线江西段 电缆工程施工监理实施细则 目 录一、监理实施细则编制依据……………………………………………3二、工程特点……………………………………………………………3三、监理的工作范围和重点……………………………………………5四、监理流程图、控制要点、目标及控制手段………………………5五、监理工作方法和措施………………………………………………13六、电缆工程旁站监理部位……………………………………………14新建杭州至长沙铁路客运专线江西段 电缆工程施工监理实施细则 JXJL-2 标联合体监理项目部- 4 -一 监理实施细则编制依据1 .已批准的《新建沪昆铁路客运专线杭州至长沙 JXJL2 标段工程监理 规划》2 .设计图纸及相关文件3 .批准的施工组织设计、专项施工方案4 .《高速铁路电力工程施工技术指南》铁建设(2010)241 号 5.《高速铁路电力工程施工质量验收标准》(TB10757-2010) 6.《铁路建设工程监理规范》(TB10402-2007) 7.现行的相关专业规范、标准二 工程特点电缆敷设过程中 要求 A 端在上列一侧 B 端在局前井用户方向一 侧 主干电缆在托板上的位置弯、曲半径、拿弯余长定位措施应符合 “市话电缆技术规定”的要求 如在通道电缆遇有拐弯 内角弯或外 角弯处电缆必须采用扎带与托板扎牢 防止电缆回位 每条上列电 缆根据所在局所要求 应有标号编码牌。PVC 电缆在爬架上位置、 间距要求与配线架上列点垂直 间距一致 PVC 电缆拿弯应符合曲 率半径要求 采用浸蜡麻线与电缆爬架扁铁绑扎牢固。成端上列电缆 应采用 PVC 型号 全色谱 并有良好的阻燃性能 绝缘电阻不低于 2000MΩ.KM 和屏蔽接地性能 成端电缆采用单裁或双裁方法 应 保证芯线绝缘皮无损伤 单位线序与色谱一致。成端电缆把线绑扎 PVC 缆芯主干部分应缠扎 有阻燃性能的聚氯乙烯带宽为 200mm 以黄色为主 增容扩建应随旧有颜色。成端电缆把线与总配线架、新建杭州至长沙铁路客运专线江西段 电缆工程施工监理实施细则 JXJL-2 标联合体监理项目部- 5 -导引架、电缆爬架的固定绑扎应采用浸蜡麻线扎牢 成端把线电缆应处于上线槽中心位置 距保安排为 170mm。保安排安装时要求组件 齐全、完好绝缘性能符合标准 型号生产厂家、合格证齐备 安装位 置正确、牢固 地线连接良好、有效 与成端把线距离符合技术要求。 成端竖接头要求安装工艺、质量严...
