××水电站机组启动试运行方案VIP免费

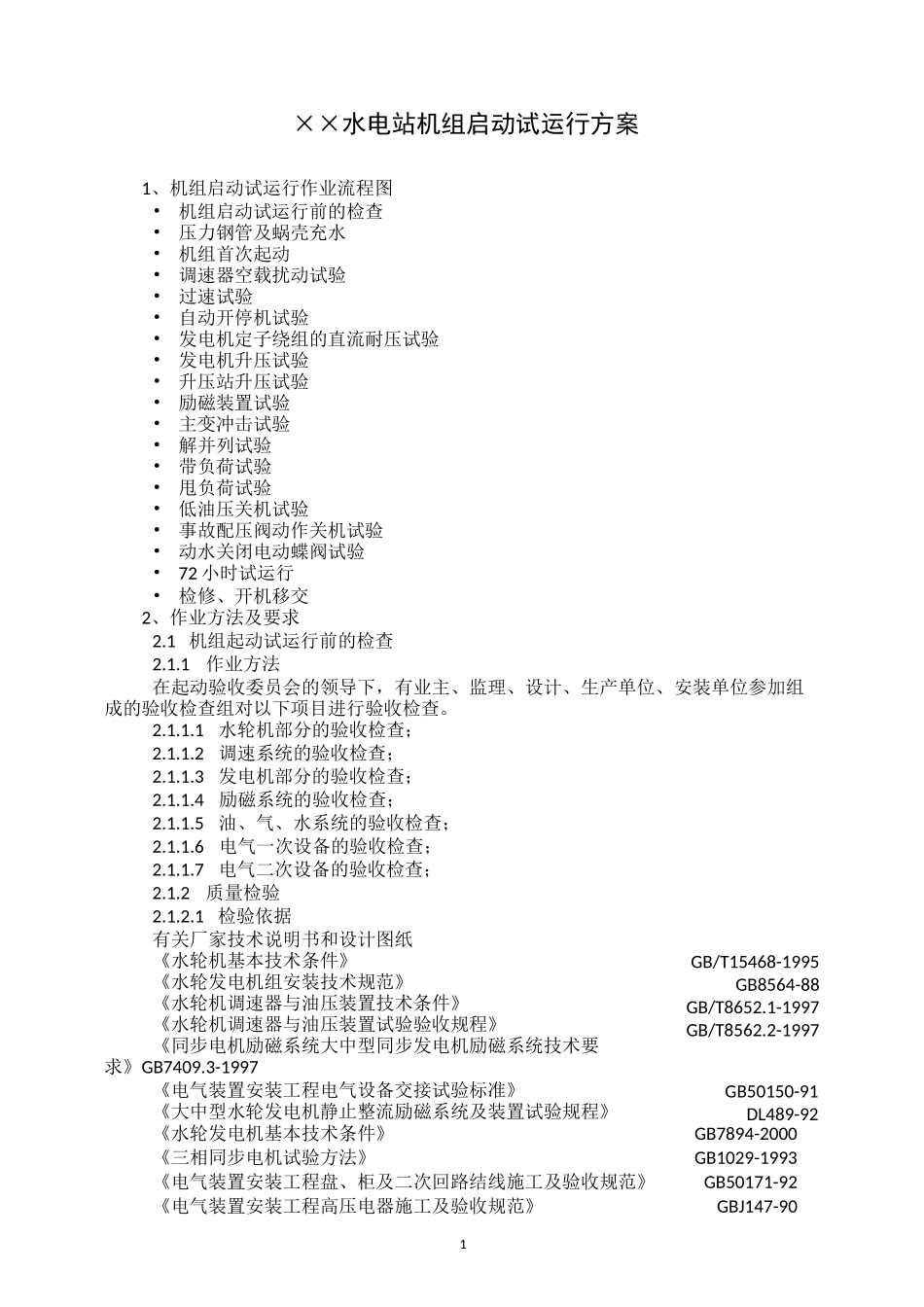

1××水电站机组启动试运行方案1、机组启动试运行作业流程图•机组启动试运行前的检查•压力钢管及蜗壳充水•机组首次起动•调速器空载扰动试验•过速试验•自动开停机试验•发电机定子绕组的直流耐压试验•发电机升压试验•升压站升压试验•励磁装置试验•主变冲击试验•解并列试验•带负荷试验•甩负荷试验•低油压关机试验•事故配压阀动作关机试验•动水关闭电动蝶阀试验•72 小时试运行•检修、开机移交2、作业方法及要求2.1 机组起动试运行前的检查2.1.1作业方法在起动验收委员会的领导下，有业主、监理、设计、生产单位、安装单位参加组成的验收检查组对以下项目进行验收检查。2.1.1.1 水轮机部分的验收检查；2.1.1.2 调速系统的验收检查；2.1.1.3 发电机部分的验收检查；2.1.1.4 励磁系统的验收检查；2.1.1.5 油、气、水系统的验收检查；2.1.1.6 电气一次设备的验收检查；2.1.1.7 电气二次设备的验收检查；2.1.2质量检验2.1.2.1 检验依据有关厂家技术说明书和设计图纸《水轮机基本技术条件》《水轮发电机组安装技术规范》《水轮机调速器与油压装置技术条件》《水轮机调速器与油压装置试验验收规程》《同步电机励磁系统大中型同步发电机励磁系统技术要求》GB7409.3-1997《电气装置安装工程电气设备交接试验标准》《大中型水轮发电机静止整流励磁系统及装置试验规程》《水轮发电机基本技术条件》GB7894-2000《三相同步电机试验方法》GB1029-1993《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程高压电器施工及验收规范》GBJ147-90GB50150-91DL489-92GB/T15468-1995GB8564-88GB/T8652.1-1997GB/T8562.2-199722.1.2.2 检验方法和器具：目测及检查记录2.2压力钢管及蜗壳充水2.2.1作业方法2.2.1.1 检查压力钢管、电动蝶阀、伸缩节、蜗壳等各连接螺栓应紧固，人孔门应关闭严密，并全关技术供水总阀。2.2.1.2 全开全关电动蝶阀，应动作灵活，无卡堵现象；试验完毕后全关电动蝶阀主阀及旁通阀并投入锁定。2.2.1.3 检查调速器油压装置处于正常工作状态，压力油罐压力及油位正常。手动操作调速器，使导叶全行程开、关数次无异常情况。检查完成后将导叶全关，并投入接力器锁锭和调速器锁锭，漏油装置处于自动运行状态。2.2.1.4投入发电机制动、使机组处于制动状态。2.2.1.5 缓慢关闭前池冲沙闸门，使前池水流缓慢向压力钢管充水。注意监视电动蝶阀前压力表读数，检查压力钢管充水情况。2.2.1.6 检...
