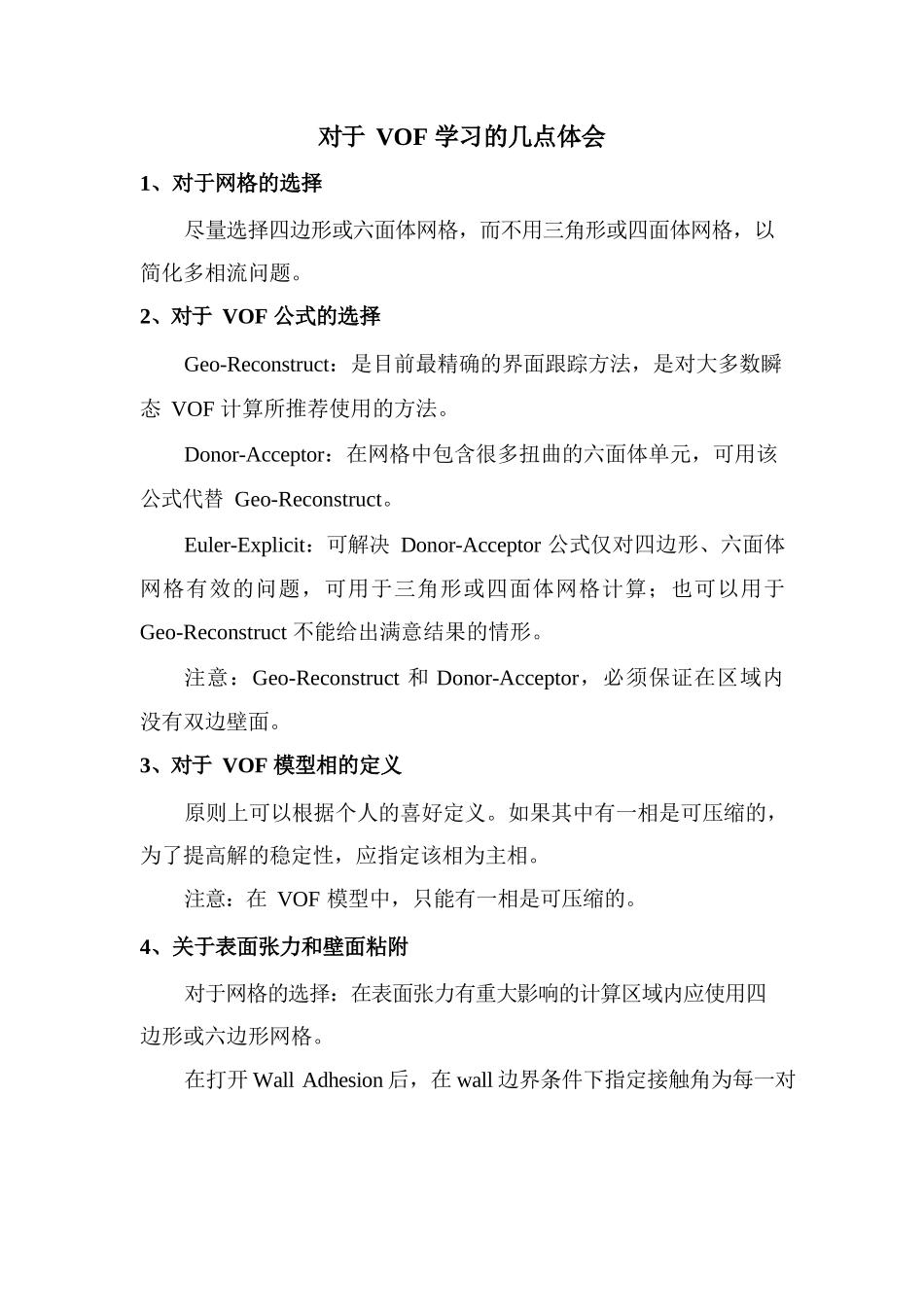

VOF学习的几点体会 _第1页
1/3

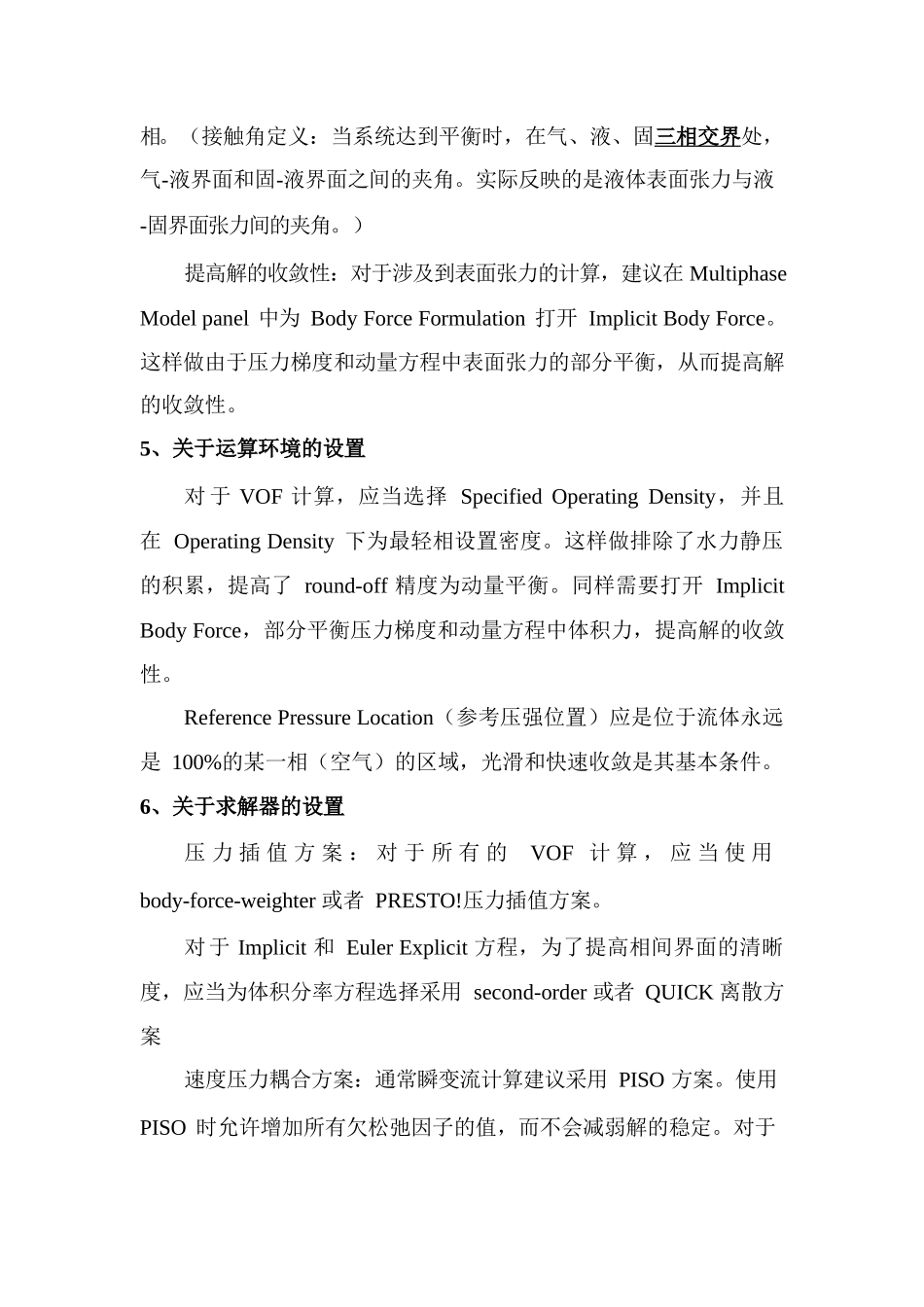

VOF学习的几点体会 _第2页
2/3

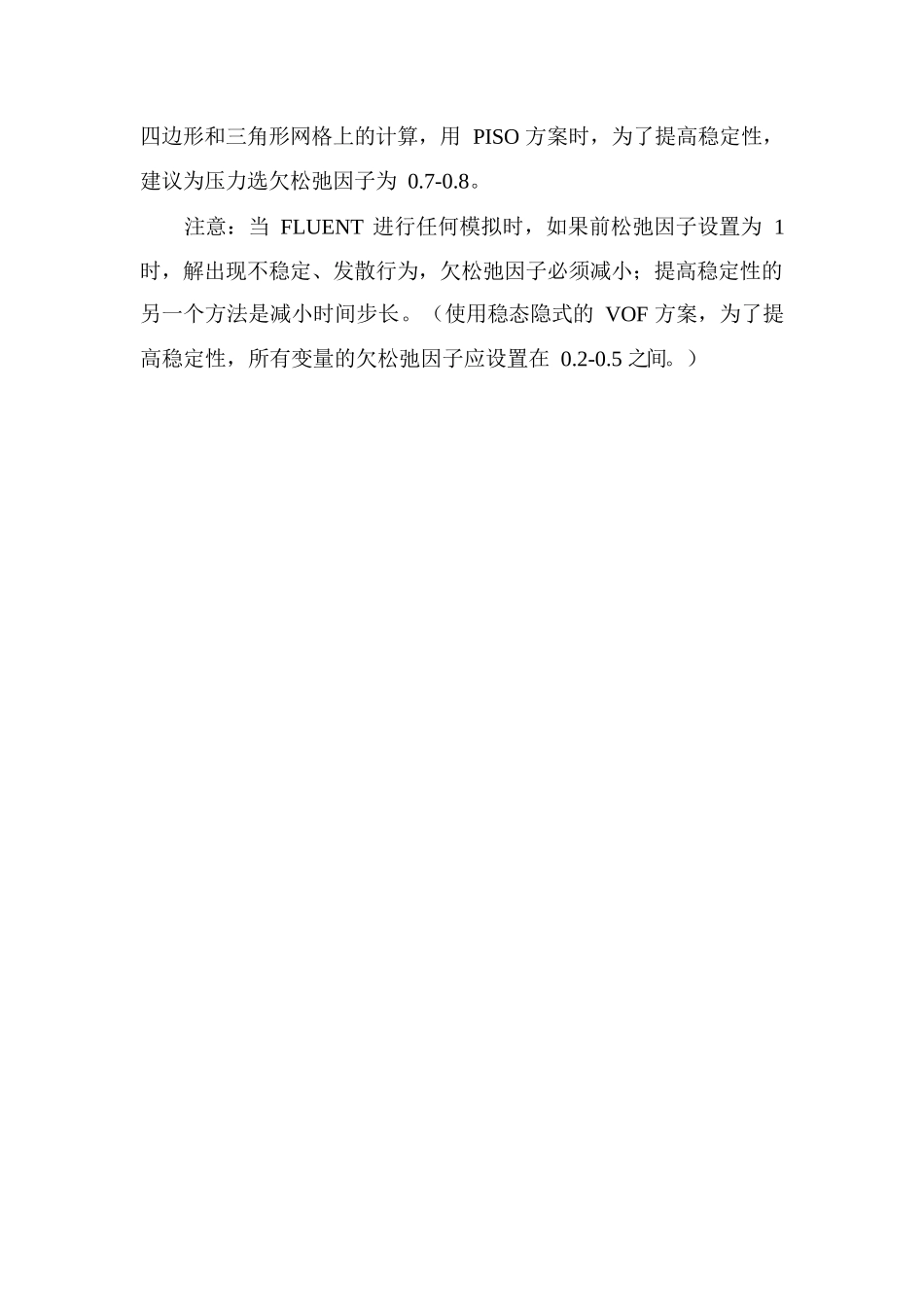

VOF学习的几点体会 _第3页
3/3
对于 VOF 学习的几点体会1、对于网格的选择尽量选择四边形或六面体网格,而不用三角形或四面体网格,以简化多相流问题。2、对于 VOF 公式的选择Geo-Reconstruct:是目前最精确的界面跟踪方法,是对大多数瞬态 VOF 计算所推荐使用的方法。Donor-Acceptor:在网格中包含很多扭曲的六面体单元,可用该公式代替 Geo-Reconstruct。Euler-Explicit:可解决 Donor-Acceptor 公式仅对四边形、六面体网格有效的问题,可用于三角形或四面体网格计算;也可以用于 Geo-Reconstruct 不能给出满意结果的情形。注意:Geo-Reconstruct 和 Donor-Acceptor,必须保证在区域内没有双边壁面。3、对于 VOF 模型相的定义原则上可以根据个人的喜好定义。如果其中有一相是可压缩的,为了提高解的稳定性,应指定该相为主相。注意:在 VOF 模型中,只能有一相是可压缩的。4、关于表面张力和壁面粘附对于网格的选择:在表面张力有重大影响的计算区域内应使用四边形或六边形网格。在打开 Wall Adhesion 后,在 wall 边界条件下指定接触角为每一对相。(接触角定义:当系统达到平衡时,在气、液、固三相交界处,气-液界面和固-液界面之间的夹角。实际反映的是液体表面张力与液-固界面张力间的夹角。)提高解的收敛性:对于涉及到表面张力的计算,建议在 Multiphase Model panel 中为 Body Force Formulation 打开 Implicit Body Force。这样做由于压力梯度和动量方程中表面张力的部分平衡,从而提高解的收敛性。5、关于运算环境的设置对 于 VOF 计算,应当选择 Specified Operating Density,并且在 Operating Density 下为最轻相设置密度。这样做排除了水力静压的积累,提高了 round-off 精度为动量平衡。同样需要打开 Implicit Body Force,部分平衡压力梯度和动量方程中体积力,提高解的收敛性。Reference Pressure Location(参考压强位置)应是位于流体永远是 100%的某一相(空气)的区域,光滑和快速收敛是其基本条件。 6、关于求解器的设置压 力 插 值 方 案 : 对 于 所 有 的 VOF 计 算 , 应 当 使 用 body-force-weighter 或者 PRESTO!压力插值方案。对于 Implicit 和 Euler Explicit 方程,为了提高相间界面的清晰度,应当为体积分率方程选择采用 second-order 或者 QUICK 离散方案速度压力耦合方案:通常瞬变流计算建议采用 PISO 方案。使用PISO 时允许增加所有欠松弛因子的...
