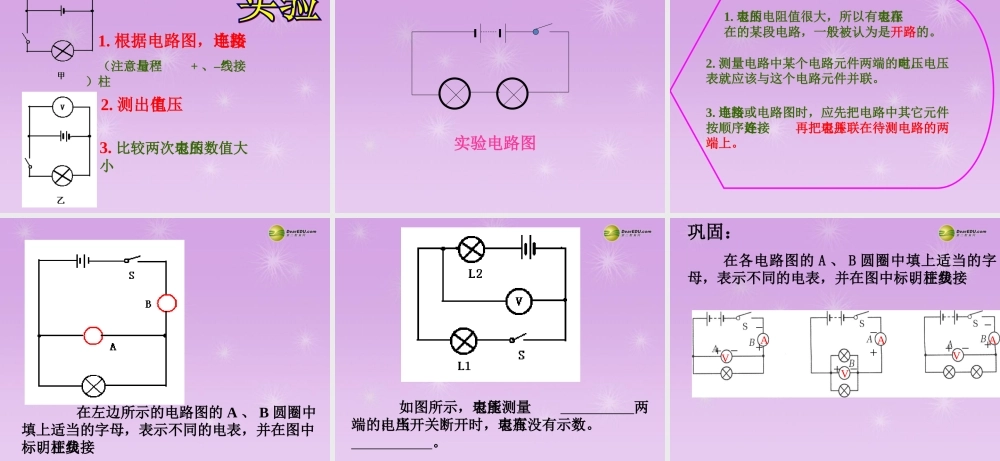

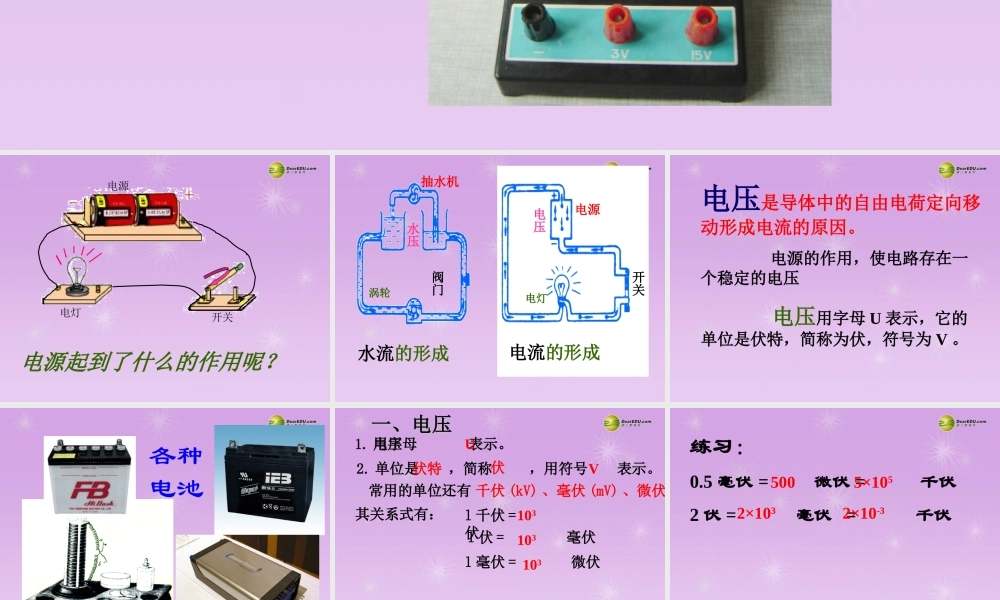

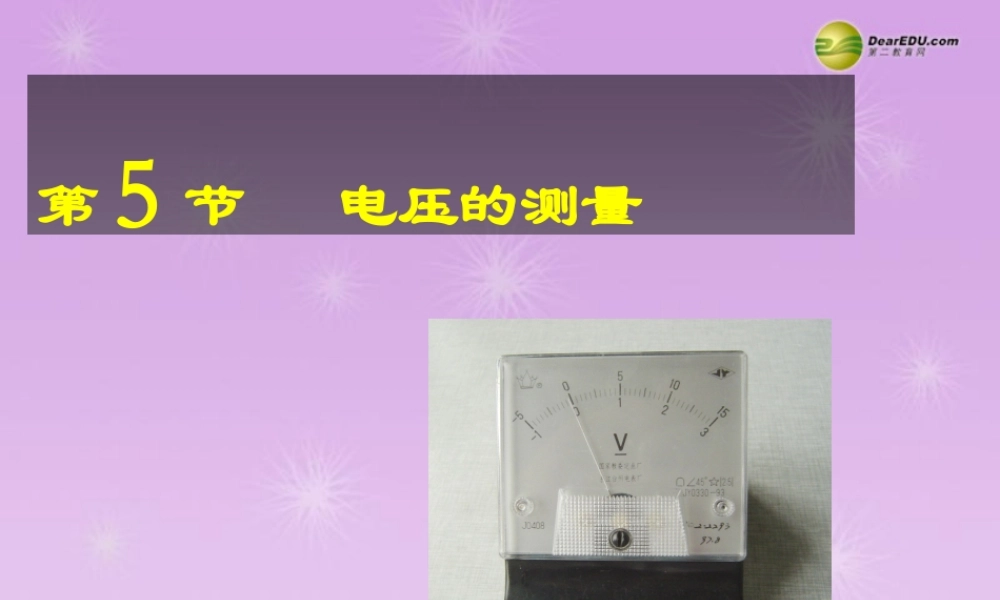

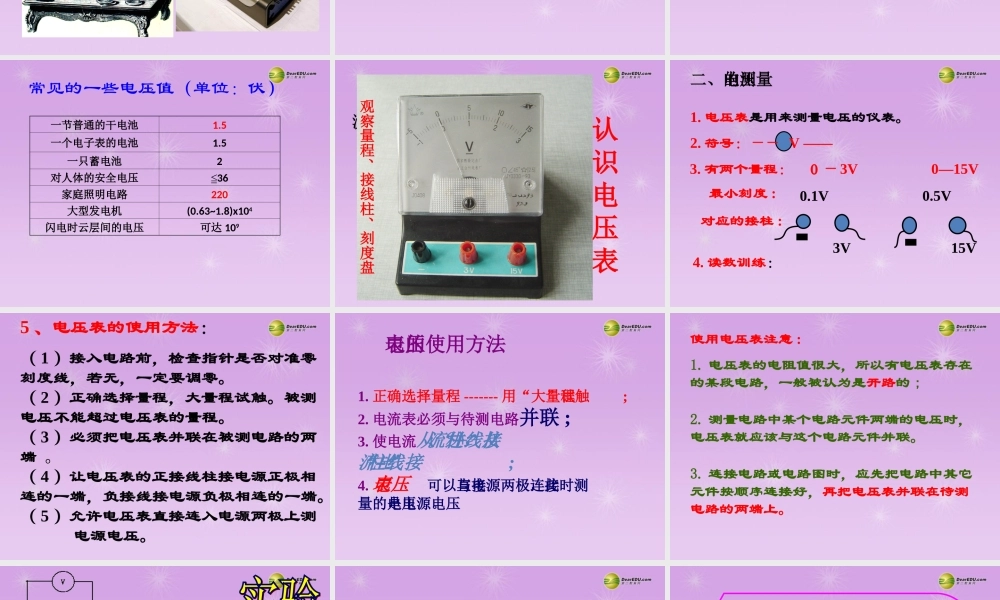

第5 节 电压的测量开关电灯电源电源起到了什么的作用呢？水流的形成电流的形成阀门开关抽水机电源涡轮电灯水压电压电压是导体中的自由电荷定向移动形成电流的原因。 电源的作用，使电路存在一个稳定的电压。 电压用字母 U 表示，它的单位是伏特，简称为伏，符号为 V 。各种电池1. 电压用字母 表示。 2. 单位是 ，简称 ，用符号 表示。伏特伏VU常用的单位还有 千伏 (kV) 、毫伏 (mV) 、微伏。 其关系式有： l 千伏 = 伏 103l 伏 = 毫伏 103l 毫伏 = 微伏 103一、电压一、电压练习：0.5 毫伏 = 微伏 = 千伏2 伏 = 毫伏 = 千伏5005×1052×1032×10-3一节普通的干电池1.5一个电子表的电池1.5一只蓄电池2对人体的安全电压≦36家庭照明电路220大型发电机(0.63~1.8)x104闪电时云层间的电压可达 109常见的一些电压值（单位：伏）电压的测量测量工具：电压表认识电压表观察量程、接线柱、刻度盘1. 电压表是用来测量电压的仪表。2. 符号：—— V ——3. 有两个量程： ０— 3V 0—15V15V最小刻度 :0.1V对应的接柱 :0.5V3V4. 读数训练：二、电压的测量 5 、电压表的使用方法：（ 1 ）接入电路前，检查指针是否对准零刻度线，若无，一定要调零。（ 2 ）正确选择量程，大量程试触。被测电压不能超过电压表的量程。（ 3 ）必须把电压表并联在被测电路的两端 。（ 4 ）让电压表的正接线柱接电源正极相连的一端，负接线接电源负极相连的一端。（ 5 ）允许电压表直接连入电源两极上测 电源电压。电压表的使用方法1. 正确选择量程 ------- 用“大量程”试触;2. 电流表必须与待测电路并联 ;3. 使电流从“ +” 接线柱流进，从“–”接线柱 流出;4. 电压表可以直接与电源两极连接，此时测量的电压是电源电压。使用电压表注意 :1. 电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是开路的 ;2. 测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。3. 连接电路或电路图时，应先把电路中其它元件按顺序连接好，再把电压表并联在待测电路的两端上。1. 根据电路图，连接电路（注意量程与“+ 、–”接线柱）2. 测出电压值3. 比较两次电压表的数值大小实验电路图1. 电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是开路的。2. 测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。3. 连接电路或电路图时，应先把...
