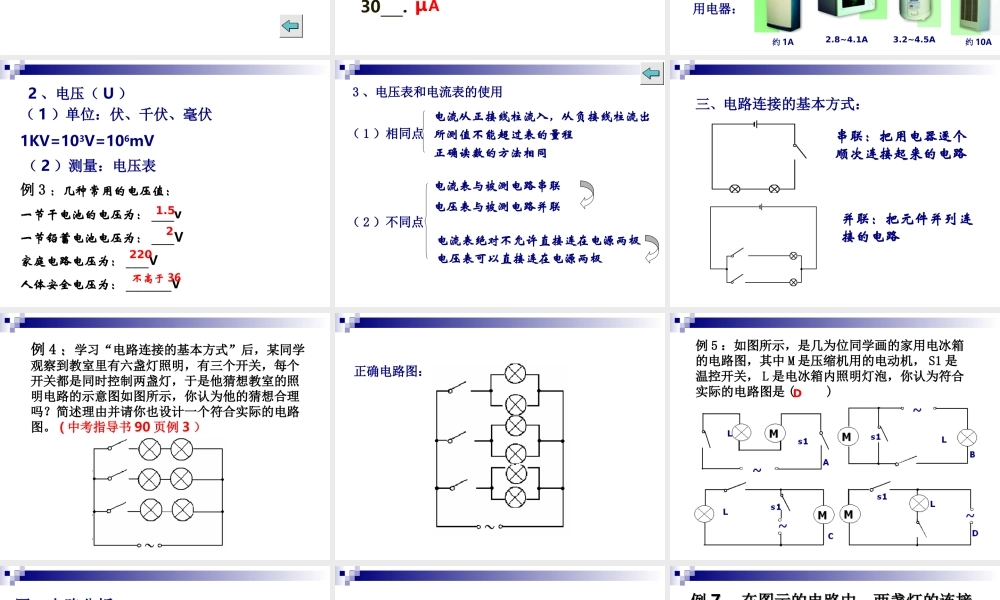

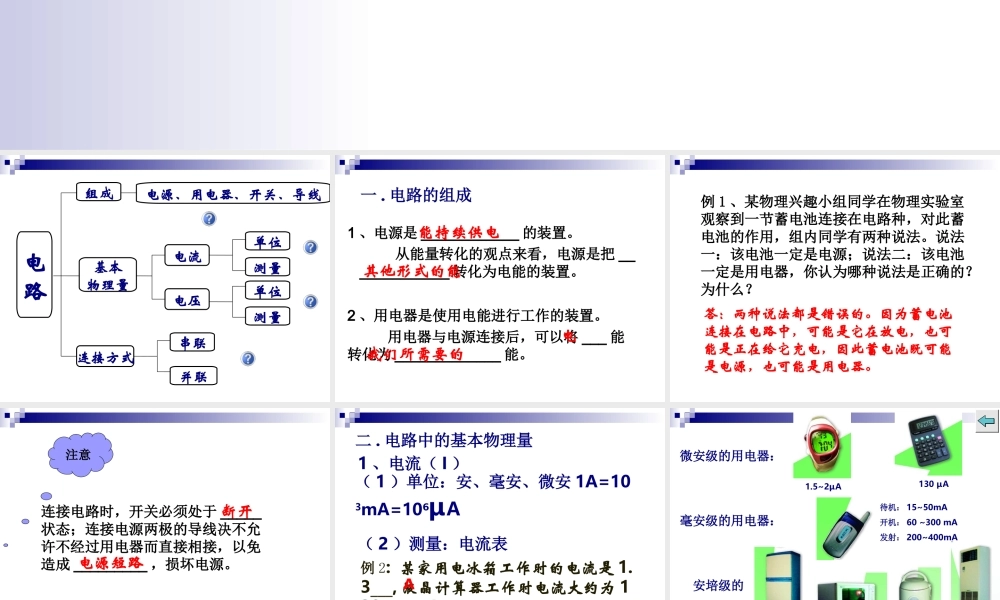

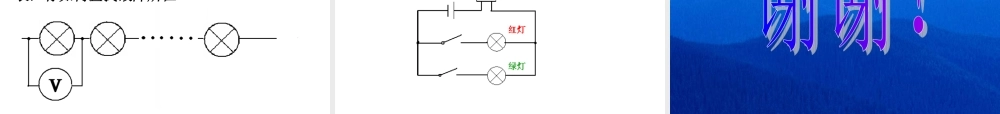

电路初探 组成电源、用电器、开关、导线电流电压连接方式基本物理量串联并联电路单位测量单位测量 2 、用电器是使用电能进行工作的装置。 用电器与电源连接后，可以将 ___ 能转化为 _____________ 能。1 、电源是 ____________ 的装置。 从能量转化的观点来看，电源是把 _____________ 转化为电能的装置。能持续供电其他形式的能电我们所需要的一 . 电路的组成 例 1 、某物理兴趣小组同学在物理实验室观察到一节蓄电池连接在电路种，对此蓄电池的作用，组内同学有两种说法。说法一：该电池一定是电源；说法二：该电池一定是用电器，你认为哪种说法是正确的？为什么？答：两种说法都是错误的。因为蓄电池连接在电路中，可能是它在放电，也可能是正在给它充电，因此蓄电池既可能是电源，也可能是用电器。 连接电路时，开关必须处于 _____状态；连接电源两极的导线决不允许不经过用电器而直接相接，以免造成 _________ ，损坏电源。断开电源短路注意 例 2: 某家用电冰箱工作时的电流是 1.3___, 液晶计算器工作时电流大约为 130___.二 . 电路中的基本物理量1 、电流（ I ）（ 1 ）单位：安、毫安、微安 1A=103mA=106μA（ 2 ）测量：电流表AμA 微安级的用电器：毫安级的用电器：安培级的用电器：1.5~2μA130 μA待机： 15~50mA开机： 60 ~300 mA发射： 200~400mA约 1A2.8~4.1A3.2~4.5A约 10A 例 3 ：几种常用的电压值：一节干电池的电压为： ____v一节铅蓄电池电压为： ____V家庭电路电压为： ____V人体安全电压为： ________V 2 、电压（ U ）（ 1 ）单位：伏、千伏、毫伏1KV=103V=106mV （ 2 ）测量：电压表1.52220不高于 36 3 、电压表和电流表的使用（ 1 ）相同点电流从正接线柱流入，从负接线柱流出所测值不能超过表的量程正确读数的方法相同（ 2 ）不同点电流表与被测电路串联电压表与被测电路并联电流表绝对不允许直接连在电源两极电压表可以直接连在电源两极 三、电路连接的基本方式：串联：把用电器逐个顺次连接起来的电路并联：把元件并列连接的电路 例 4 ：学习“电路连接的基本方式”后，某同学观察到教室里有六盏灯照明，有三个开关，每个开关都是同时控制两盏灯，于是他猜想教室的照明电路的示意图如图所示，你认为他的猜想合理吗？简述理由并请你也设计一个符合实际的电路图。 ( 中考指导书 90 页例 3 ） 正确电路图： 例 5 ：如图所示，是几为...
