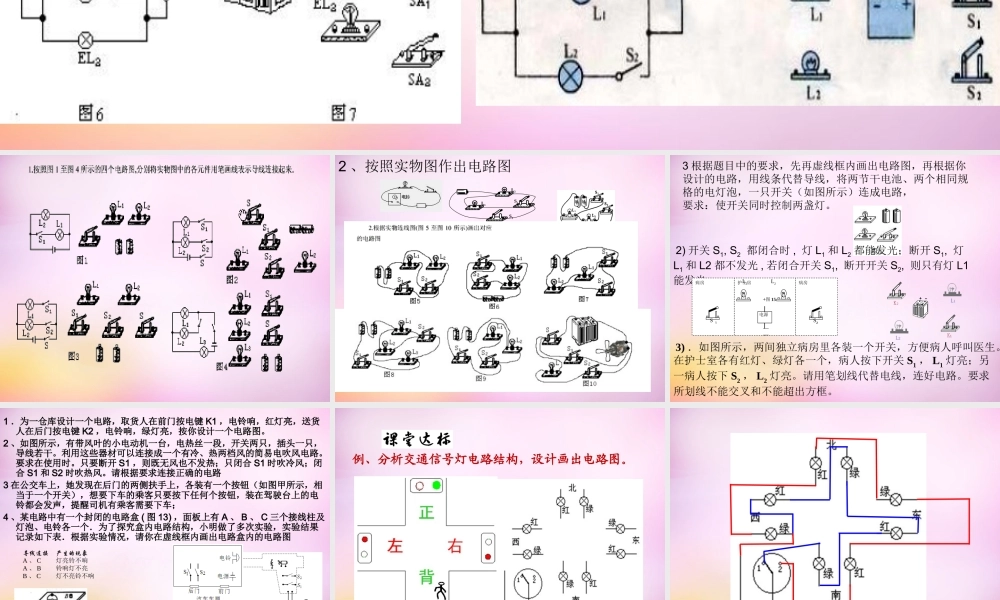

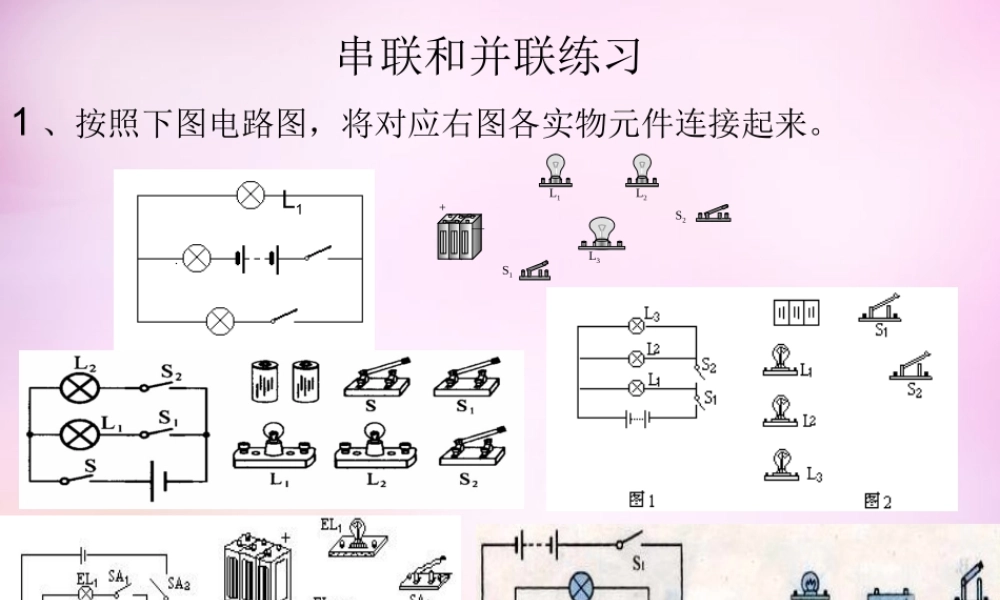

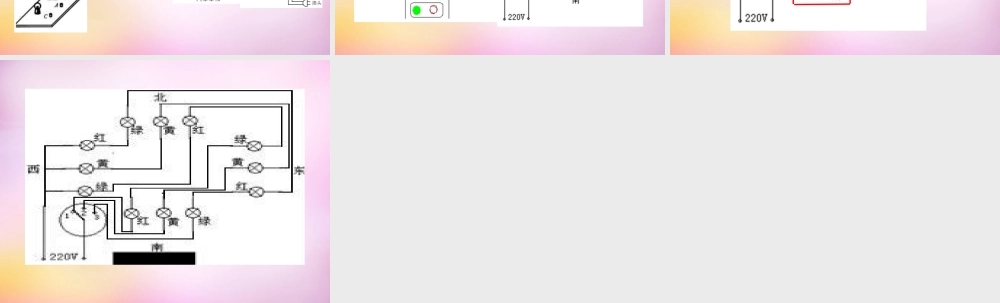

串联和并联练习1 、按照下图电路图，将对应右图各实物元件连接起来。 +—L1S1L2L3L1S22 、按照实物图作出电路图L1L2S1S23 根据题目中的要求，先再虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求：使开关同时控制两盏灯。2) 开关 S1, S2 都闭合时 , 灯 L1 和 L2 都能发光；断开 S1, 灯L1 和 L2 都不发光 , 若闭合开关 S1, 断开开关 S2, 则只有灯 L1能发光。护士房电源+——L1 L2病房S １病房S2图 15 3) ．如图所示，两间独立病房里各装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关 S1 ， L1 灯亮；另一病人按下 S2 ， L2 灯亮。请用笔划线代替电线，连好电路。要求所划线不能交叉和不能超出方框。1 ．为一仓库设计一个电路，取货人在前门按电键 K1 ，电铃响，红灯亮，送货人在后门按电键 K2 ，电铃响，绿灯亮，按你设计一个电路图。2 、如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。要求在使用时。只要断开 S1 ，则既无风也不发热；只闭合 S1 时吹冷风；闭合 S1 和 S2 时吹热风。请根据要求连接正确的电路 3 在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；4 、某电路中有一个封闭的电路盒 ( 图 13) ，面板上有 A 、 B 、 C 三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图 导线连接产生的现象A 、 C灯亮铃不响A 、 B铃响灯不亮B 、 C灯不亮铃不响例、分析交通信号灯电路结构，设计画出电路图。
