定向钻施工方案VIP免费

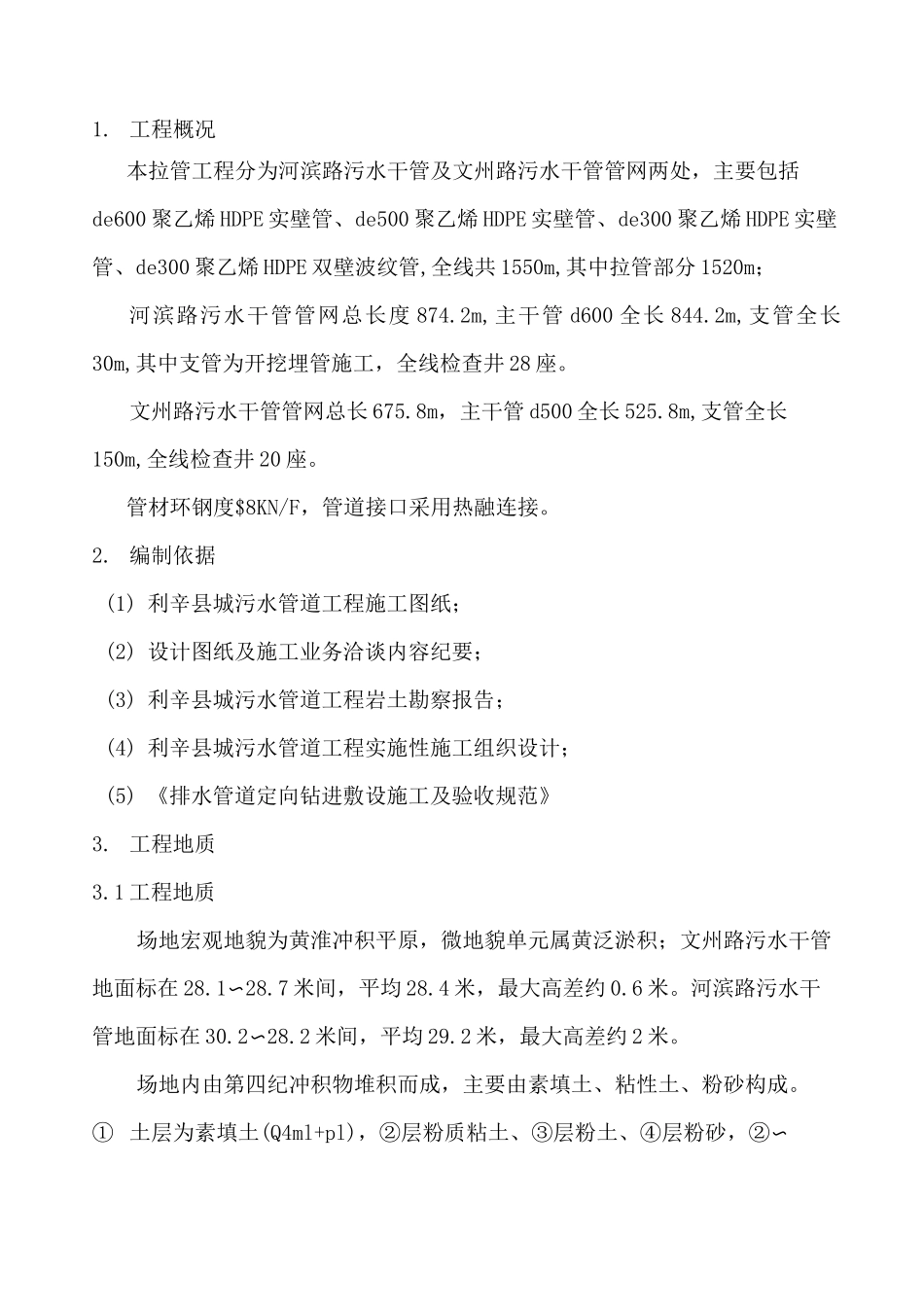

1. 工程概况本拉管工程分为河滨路污水干管及文州路污水干管管网两处，主要包括de600 聚乙烯 HDPE 实壁管、de500 聚乙烯 HDPE 实壁管、de300 聚乙烯 HDPE 实壁管、de300 聚乙烯 HDPE 双壁波纹管,全线共 1550m,其中拉管部分 1520m；河滨路污水干管管网总长度 874.2m,主干管 d600 全长 844.2m,支管全长30m,其中支管为开挖埋管施工，全线检查井 28 座。文州路污水干管管网总长 675.8m，主干管 d500 全长 525.8m,支管全长150m,全线检查井 20 座。管材环钢度$8KN/F，管道接口采用热融连接。2. 编制依据(1) 利辛县城污水管道工程施工图纸；(2) 设计图纸及施工业务洽谈内容纪要；(3) 利辛县城污水管道工程岩土勘察报告；(4) 利辛县城污水管道工程实施性施工组织设计；(5) 《排水管道定向钻进敷设施工及验收规范》3. 工程地质3.1 工程地质场地宏观地貌为黄淮冲积平原，微地貌单元属黄泛淤积；文州路污水干管地面标在 28.1〜28.7 米间，平均 28.4 米，最大高差约 0.6 米。河滨路污水干管地面标在 30.2〜28.2 米间，平均 29.2 米，最大高差约 2 米。场地内由第四纪冲积物堆积而成，主要由素填土、粘性土、粉砂构成。① 土层为素填土(Q4ml+pl)，②层粉质粘土、③层粉土、④层粉砂，②〜④ 土层为第四纪上更新世地层（Q3al+pl）。① 素填土层：全场地分布。最薄处为 0.40 米。最厚处为 0.80 米。平均厚度为 0.56 米。表层夹砖渣及石子，灰黄色，稍湿，软塑-可塑状态，高-中压缩性土。② 粉质粘土层：全场地分布。最薄处为 3.60 米，最厚处为 7.20 米，平均厚度为 5.90 米。灰黄色，湿，可塑状态，中压缩性土，含少量铁锰结核，夹砂礓。③ 粉土层：全场地分布。最薄处为 1.00 米，最厚处为 3.60 米，平均厚度为 2.30 米。棕黄-褐黄色，湿，中密状态，中压缩性土，含少量铁锰结核，局部夹粉质粘土薄层。④ 粉砂层：全场地分布。最薄处为 2.50 米，最厚处为 4.50 米，平均厚度为 3.24 米。褐黄色，湿，中密-密实状态，中-低压缩性土，夹粉土。① 土层为新大部分为近期填土，土质强度不均匀，中高压缩性，力学强度低，工程性质差；②〜③土层属中等压缩性土，土质强度高，工程性质好，土层厚度与土质强度较为均匀。3.2 水文地质根据资料，该场地五年内的最低与最高水位标高在 22〜26 米间。②、③ 层土体含水主要为潜水，以大气降水补给，以大气蒸发为主要排泄方式。④ 含水为...
