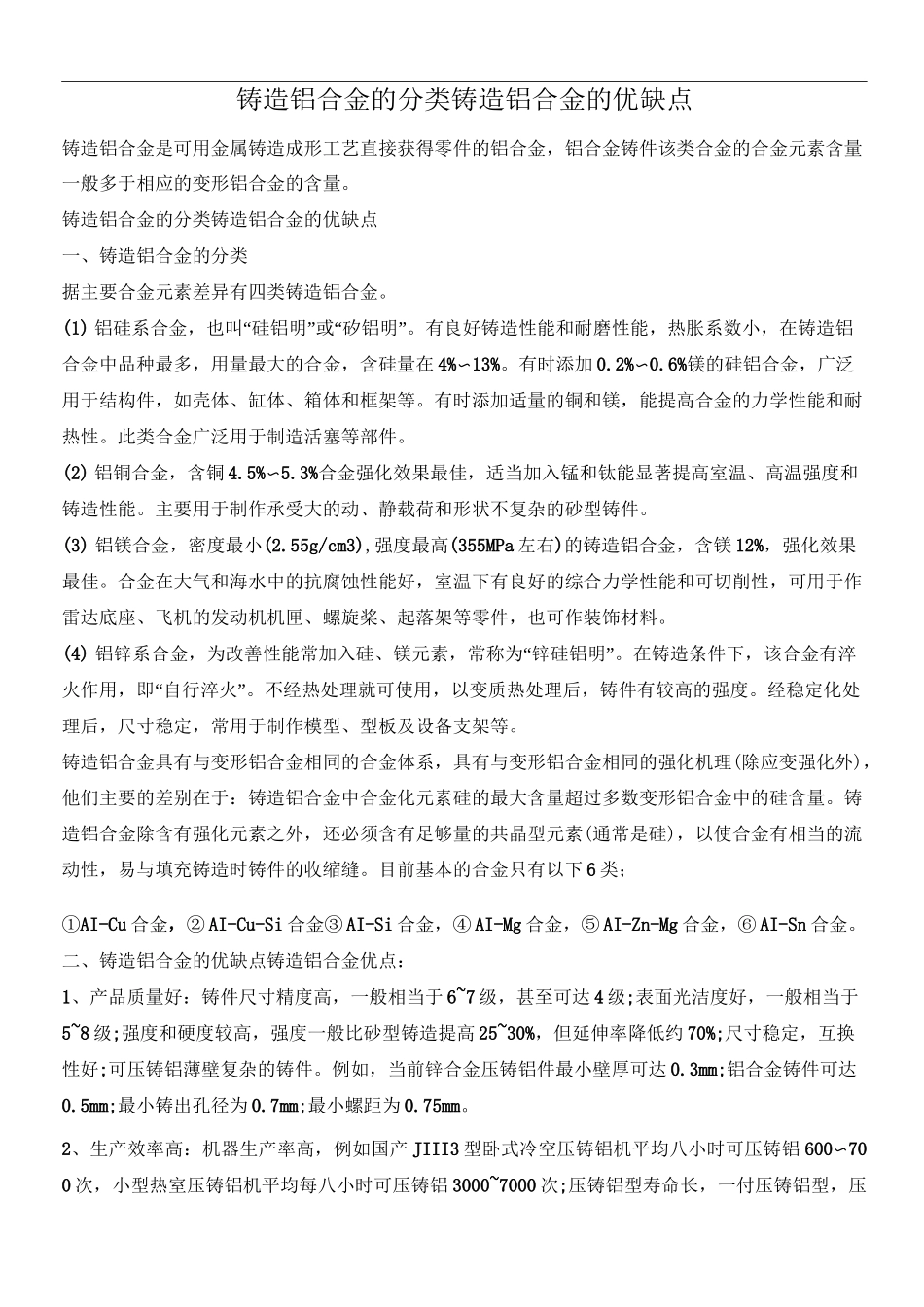

铸造铝合金的分类铸造铝合金的优缺点铸造铝合金是可用金属铸造成形工艺直接获得零件的铝合金，铝合金铸件该类合金的合金元素含量一般多于相应的变形铝合金的含量。铸造铝合金的分类铸造铝合金的优缺点一、铸造铝合金的分类据主要合金元素差异有四类铸造铝合金。(1) 铝硅系合金，也叫“硅铝明”或“矽铝明”。有良好铸造性能和耐磨性能，热胀系数小，在铸造铝合金中品种最多，用量最大的合金，含硅量在 4%〜13%。有时添加 0.2%〜0.6%镁的硅铝合金，广泛用于结构件，如壳体、缸体、箱体和框架等。有时添加适量的铜和镁，能提高合金的力学性能和耐热性。此类合金广泛用于制造活塞等部件。(2) 铝铜合金，含铜 4.5%〜5.3%合金强化效果最佳，适当加入锰和钛能显著提高室温、高温强度和铸造性能。主要用于制作承受大的动、静载荷和形状不复杂的砂型铸件。(3) 铝镁合金，密度最小(2.55g/cm3),强度最高(355MPa 左右)的铸造铝合金，含镁 12%，强化效果最佳。合金在大气和海水中的抗腐蚀性能好，室温下有良好的综合力学性能和可切削性，可用于作雷达底座、飞机的发动机机匣、螺旋桨、起落架等零件，也可作装饰材料。(4) 铝锌系合金，为改善性能常加入硅、镁元素，常称为“锌硅铝明”。在铸造条件下，该合金有淬火作用，即“自行淬火”。不经热处理就可使用，以变质热处理后，铸件有较高的强度。经稳定化处理后，尺寸稳定，常用于制作模型、型板及设备支架等。铸造铝合金具有与变形铝合金相同的合金体系，具有与变形铝合金相同的强化机理(除应变强化外)，他们主要的差别在于：铸造铝合金中合金化元素硅的最大含量超过多数变形铝合金中的硅含量。铸造铝合金除含有强化元素之外，还必须含有足够量的共晶型元素(通常是硅)，以使合金有相当的流动性，易与填充铸造时铸件的收缩缝。目前基本的合金只有以下 6 类；①AI-Cu 合金，② AI-Cu-Si 合金③ AI-Si 合金，④ AI-Mg 合金，⑤ AI-Zn-Mg 合金，⑥ AI-Sn 合金。二、铸造铝合金的优缺点铸造铝合金优点：1、产品质量好：铸件尺寸精度高，一般相当于 6~7 级，甚至可达 4 级;表面光洁度好，一般相当于5~8 级;强度和硬度较高，强度一般比砂型铸造提高 25~30%，但延伸率降低约 70%;尺寸稳定，互换性好;可压铸铝薄壁复杂的铸件。例如，当前锌合金压铸铝件最小壁厚可达 0.3mm;铝合金铸件可达0.5mm;最小铸出孔径为 0.7mm;最小螺距为 0.75mm。2、生产效率高：机器生产率高，例如国产 JIII3...
