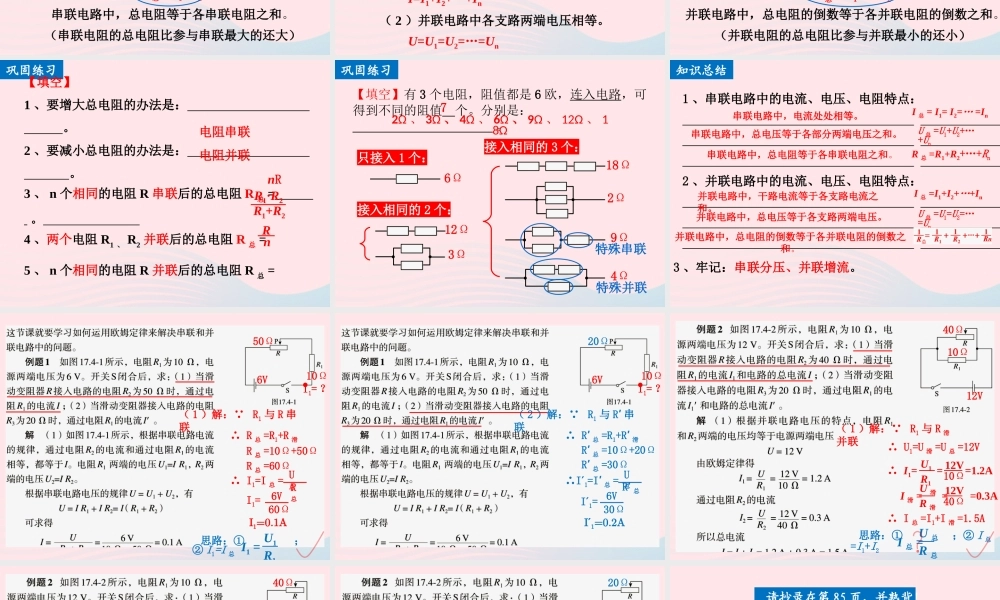

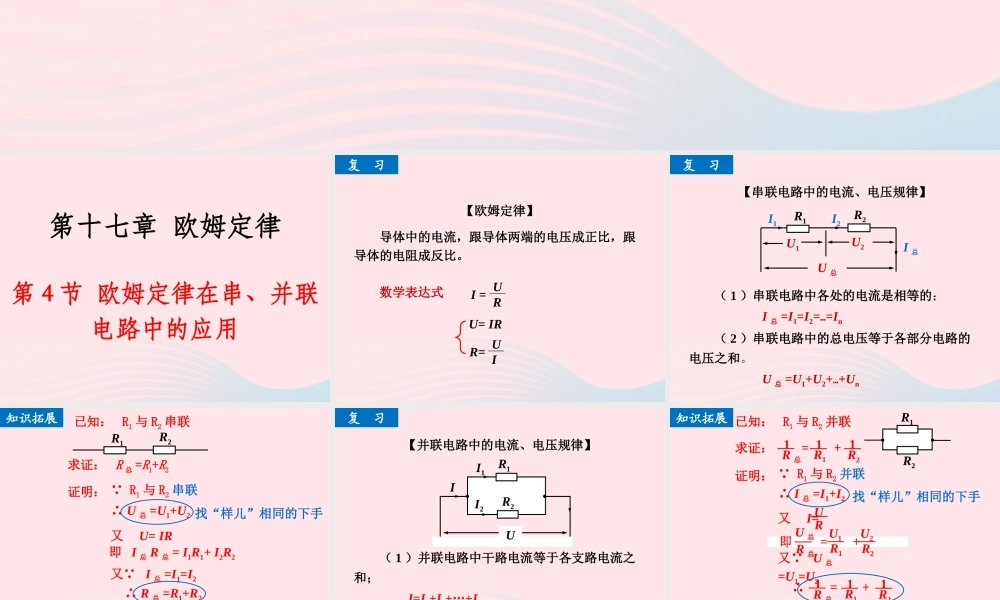

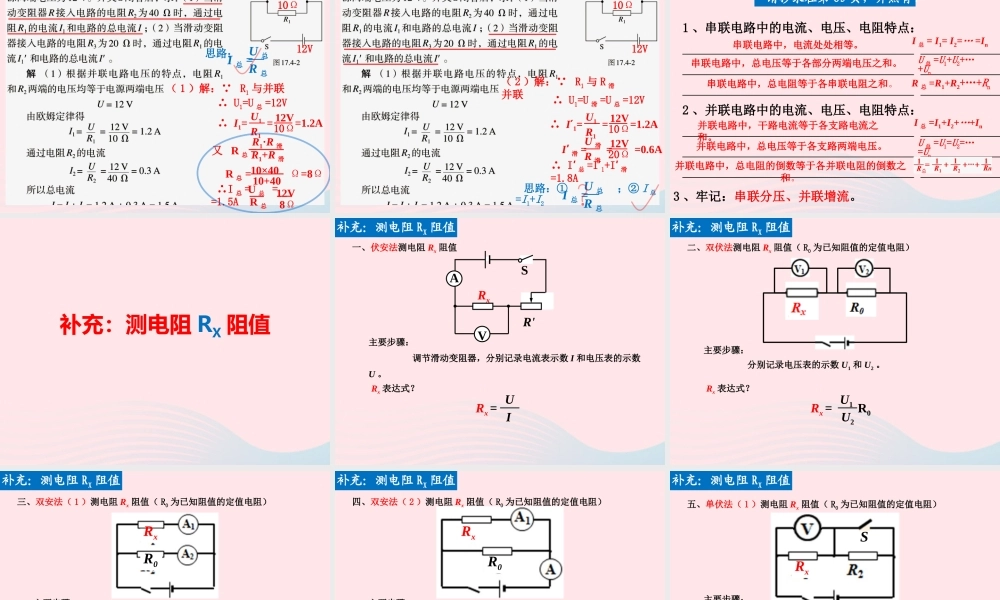

◎ 意志能使生命继续，奋斗能使人生辉煌。◎ 幻想是美丽的彩虹，行动才是成功的阶梯。◎ 血汗和泪水铸就一条成功之路。朗 读第十七章 欧姆定律第 4 节 欧姆定律在串、并联电路中的应用 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。【欧姆定律】 数学表达式I = URR= UIU= IR复 习 （ 1 ）串联电路中各处的电流是相等的； I 总 =I1=I2=…=In （ 2 ）串联电路中的总电压等于各部分电路的电压之和。 U 总 =U1+U2+…+Un【串联电路中的电流、电压规律】R2U 总I 总R1U1U2I2I1复 习知识拓展已知： R1 与 R2 串联求证： R 总 =R1+R2R2R1证明： R1 与 R2 串联∴ U 总 =U1+U2又 U= IR即 I 总 R 总 = I1R1+ I2R2又 I 总 =I1=I2∴ R 总 =R1+R2串联电路中，总电阻等于各串联电阻之和。（串联电阻的总电阻比参与串联最大的还大）找“样儿”相同的下手I1II2R2R1U （ 1 ）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In （ 2 ）并联电路中各支路两端电压相等。 U=U1=U2=…=Un【并联电路中的电流、电压规律】复 习知识拓展 已知： R1 与 R2 并联R2R1证明： R1 与 R2 并联∴ I 总 =I1+I2又 U 总=U1=U2并联电路中，总电阻的倒数等于各并联电阻的倒数之和。（并联电阻的总电阻比参与并联最小的还小）求证： = + R 总1R1R211又 I= UR 即 = + R 总U 总R1U1R2U2 ∴ = + R 总1R1R211找“样儿”相同的下手巩固练习【填空】1 、要增大总电阻的办法是： 。2 、要减小总电阻的办法是： 。3 、 n 个相同的电阻 R 串联后的总电阻 R 总 = 。 4 、两个电阻 R1 、 R2 并联后的总电阻 R 总 =5 、 n 个相同的电阻 R 并联后的总电阻 R 总 = 电阻串联电阻并联nRR1·R2R1+R2Rn【填空】有 3 个电阻，阻值都是 6 欧，连入电路，可得到不同的阻值 个。分别是： 。巩固练习 7只接入 1 个：接入相同的 2 个：接入相同的 3 个：6Ω12Ω3Ω18Ω2Ω9Ω4Ω2Ω 、 3Ω 、 4Ω 、 6Ω 、 9Ω 、 12Ω 、 18Ω特殊串联特殊并联1 、串联电路中的电流、电压、电阻特点： 2 、并联电路中的电流、电压、电阻特点： 串联电路中，电流处处相等。I 总 = I1= I2=… =In并联电路中，干路电流等于各支路电流之和。I 总 =I1+I2+…+In串联电路中，总电压等于各部分两端电压之和。并联电路中，总电压...
