九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件VIP免费

九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件九年级物理全册 17.1 电流与电压和电阻的关系课件 (新版)新人教版 课件

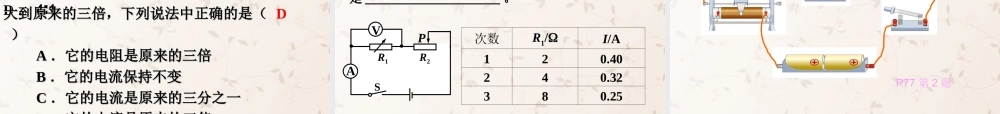

17.1 电流与电压和电阻的关系思考问题请思考:如果要使灯泡变暗有何办法?方法一 : 去掉一节电池方法二 : 给电路增加电阻问题:相同的灯泡,但发光程度不同,说明流过它们的电流不同。哪么电流可能和什么因素有关呢?● 提出问题 电路中的电流跟电压、电阻之间究竟存在怎样的关系呢?实验 1 探究 : 电阻上的电流与电压的关系实验 2 探究 : 电阻上的电流与电阻的关系● 设计实验 1. 在电路中,选择一段电路(电阻为R )作为研究对象。 2. 探究通过这段电路的电流、电压、电阻三者之间的关系。控制电阻一定控制电压一定控制变量法实验 1 :探究电阻上的电流与电压的关系探究过程的基本方法 1, 提出问题 :电阻上的电流与电压有何关系 ?2, 猜想 :3, 设计实验 ( 基本电路图 )思路 1: 要测量 I 、 U, 电路中要有电流 , 电压表思路 2: 要改变电流和电压 , 有几种方法 ?A: 改变电池的个数可以改变电流和电压B: 改变电阻 可以可改变电流和电压C: 电路中连接滑动变阻器可以改变电流和电压滑动变阻器的作用:改变 R 两端的电压实验探究 保持电阻 R 不变,研究电流 I 随电压 U 变化的情况。实验电压 (V)电流 (A)112233电阻 R=10Ω进行实验与收集证据 电流跟电压成___关系。正比分析与论证实验电压 (V)电流 (A)110.1220.2330.3电阻 R=10Ω保持电阻不变时,U/VI/AO····在分析实验数据时,还可采用图像法保持电阻不变时,电流随电压变化的图像。1320.10.30.2 保持电阻不变时, 电流跟电压成正比关系。实验 2 :电阻上的电流与电阻的关系探究过程的基本方法 1, 提出问题 :电阻上的电流与电阻有何关系 ?2, 猜想 :3, 设计实验 ( 基本电路图 )思考 2 :实验要控制不变的量是哪个?如何控制?思考 1 :实验要改变的变量是哪个?如何改变?1. 滑动变阻器的作用:使 R 两端的电压保持不变2. 实验时,电路中要更换的器材 R 的大小保持 _____ 不变,研究电流随电阻的变化。实验次序电压电阻 R/Ω 电流 I/A1U=__V5210315电压进行实验与收集证据3实验次序电压电阻 R/Ω电流 I/A1U=__V521031530 . 60 . 30 . 2分析与论证 电流跟电阻成___关系。反比保持电压不变时,R / ΩI/AO在分析实验数据时,还可采用图像法保持压不变时,电流随电阻变化的图像。515100. 20. 60. 3......... 保持电压不变时, 电流跟电阻成反比关系。电流...
