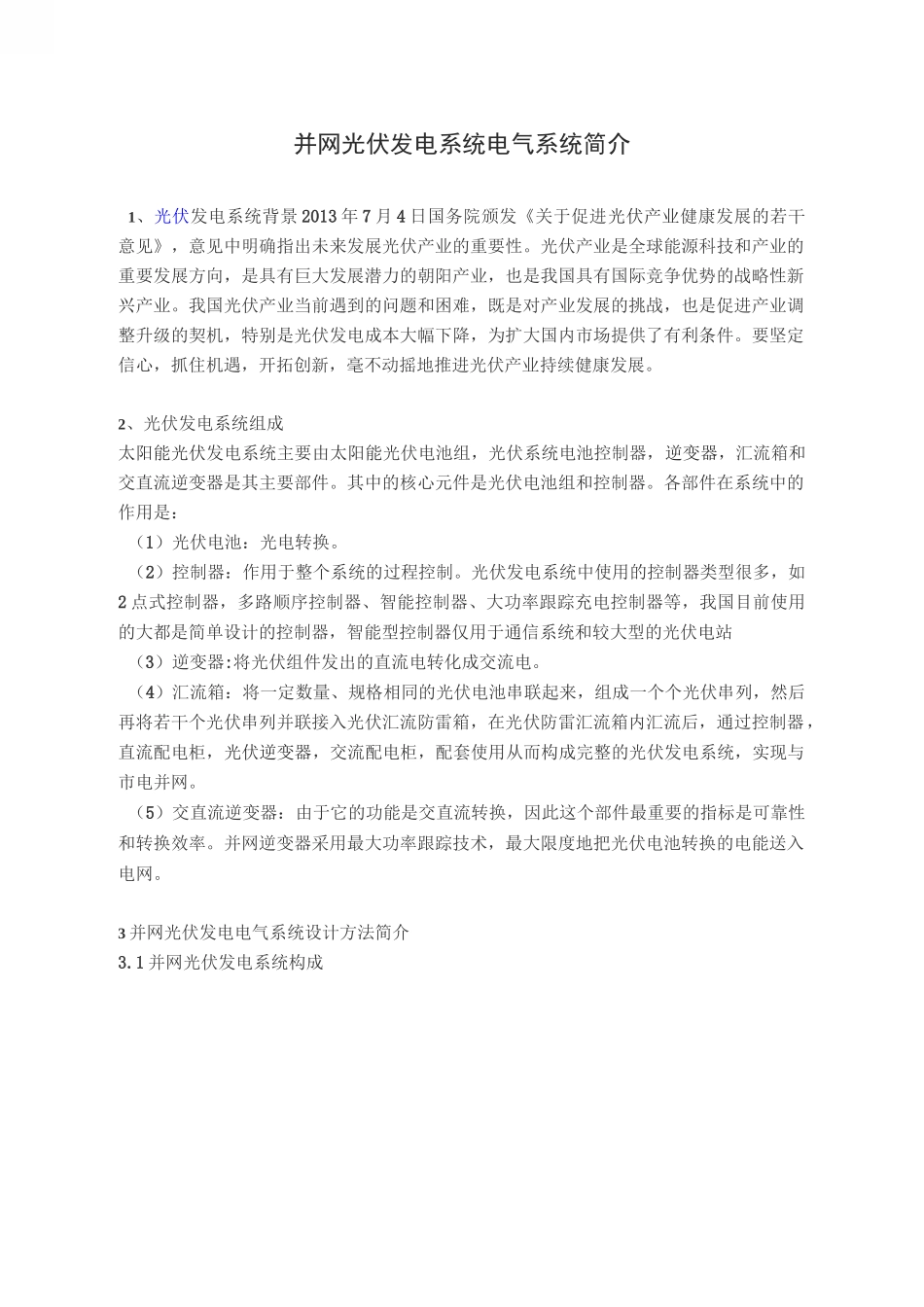

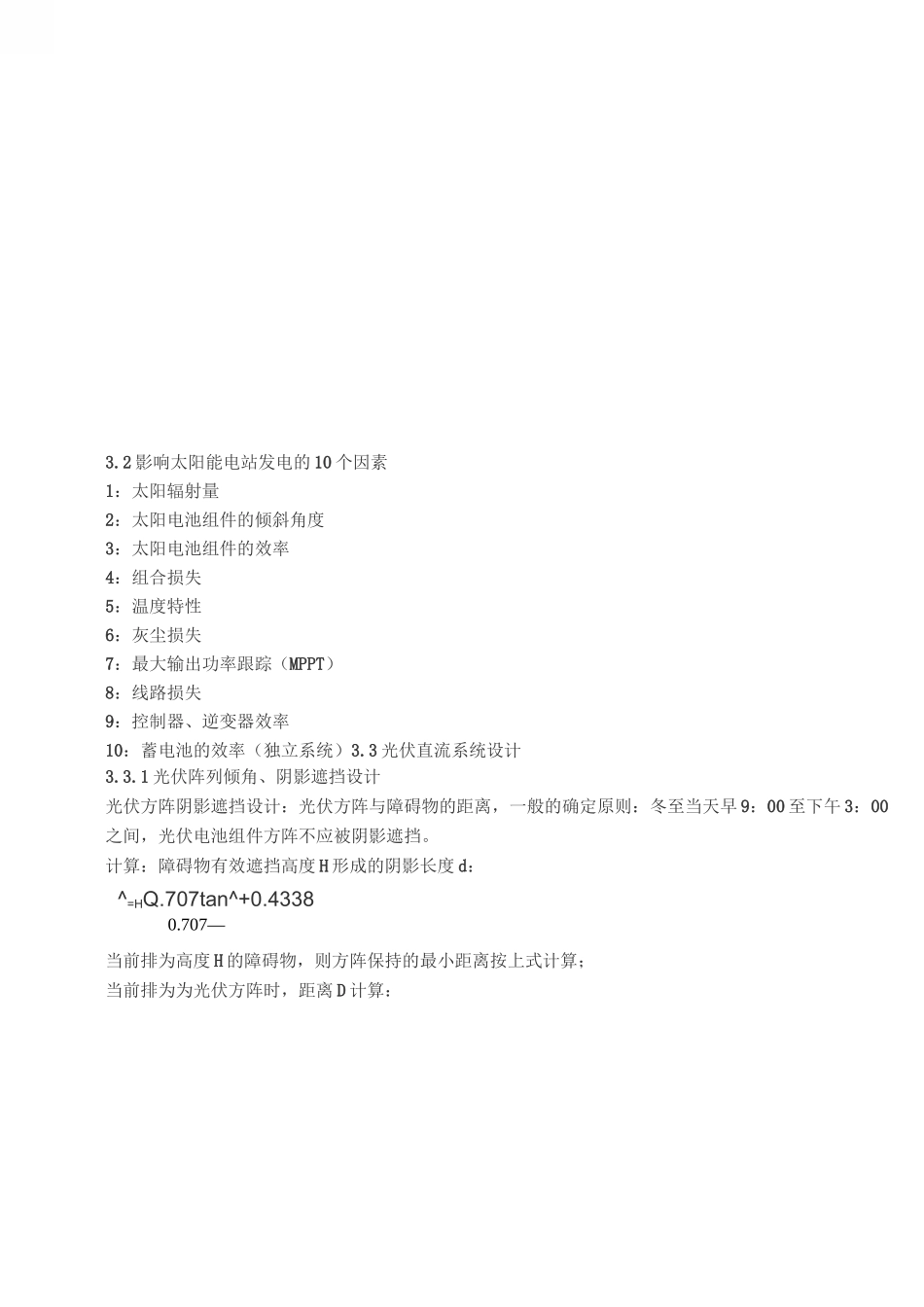

并网光伏发电系统电气系统简介1、光伏发电系统背景 2013 年 7 月 4 日国务院颁发《关于促进光伏产业健康发展的若干意见》，意见中明确指出未来发展光伏产业的重要性。光伏产业是全球能源科技和产业的重要发展方向，是具有巨大发展潜力的朝阳产业，也是我国具有国际竞争优势的战略性新兴产业。我国光伏产业当前遇到的问题和困难，既是对产业发展的挑战，也是促进产业调整升级的契机，特别是光伏发电成本大幅下降，为扩大国内市场提供了有利条件。要坚定信心，抓住机遇，开拓创新，毫不动摇地推进光伏产业持续健康发展。2、光伏发电系统组成太阳能光伏发电系统主要由太阳能光伏电池组，光伏系统电池控制器，逆变器，汇流箱和交直流逆变器是其主要部件。其中的核心元件是光伏电池组和控制器。各部件在系统中的作用是：（1）光伏电池：光电转换。（2）控制器：作用于整个系统的过程控制。光伏发电系统中使用的控制器类型很多，如2 点式控制器，多路顺序控制器、智能控制器、大功率跟踪充电控制器等，我国目前使用的大都是简单设计的控制器，智能型控制器仅用于通信系统和较大型的光伏电站（3）逆变器:将光伏组件发出的直流电转化成交流电。（4）汇流箱：将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。（5）交直流逆变器：由于它的功能是交直流转换，因此这个部件最重要的指标是可靠性和转换效率。并网逆变器采用最大功率跟踪技术，最大限度地把光伏电池转换的电能送入电网。3 并网光伏发电电气系统设计方法简介3.1 并网光伏发电系统构成3.2 影响太阳能电站发电的 10 个因素1：太阳辐射量2：太阳电池组件的倾斜角度3：太阳电池组件的效率4：组合损失5：温度特性6：灰尘损失7：最大输出功率跟踪（MPPT）8：线路损失9：控制器、逆变器效率10：蓄电池的效率（独立系统）3.3 光伏直流系统设计3.3.1 光伏阵列倾角、阴影遮挡设计光伏方阵阴影遮挡设计：光伏方阵与障碍物的距离，一般的确定原则：冬至当天早 9：00 至下午 3：00之间，光伏电池组件方阵不应被阴影遮挡。计算：障碍物有效遮挡高度 H 形成的阴影长度 d：^=HQ.707tan^+0.43380.707—当前排为高度 H 的障碍物，则方阵保持的最小距离按上式计算；当前排为为光伏方阵时，距离...
