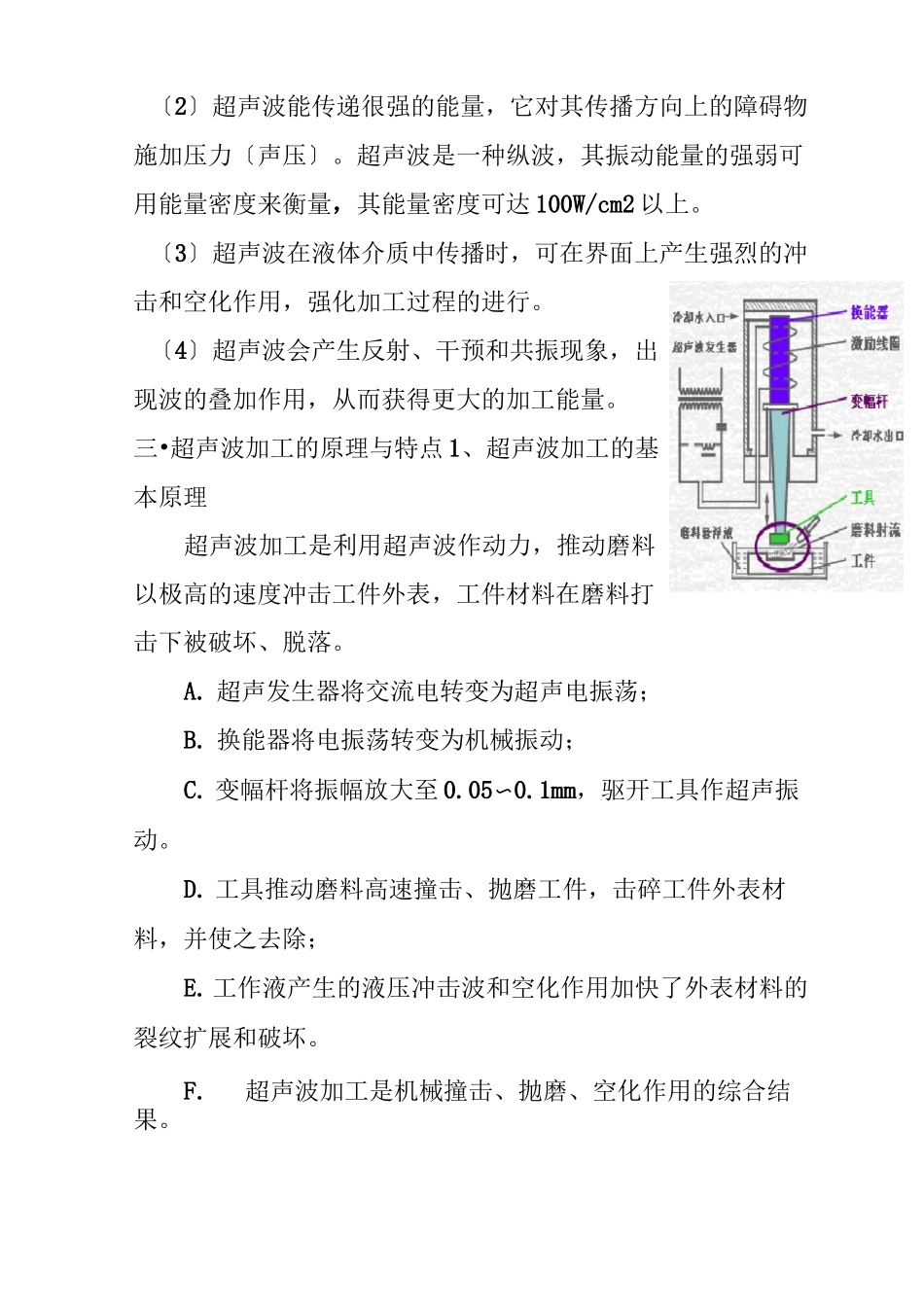

超声波加工技术一.简介我们这组这次讲的是超声波加工技术.超声波加工利用超声振动的工具，带开工件和工具间的磨料悬浮液，冲击和抛磨工件的被加工部位，使其局部材料被蚀除而成粉末，以进行穿孔、切割和研磨等，以及利用超声波振动使工件相互结合的加工方法。超声加工技术是特种加工技术之一，往往能应用于传统加工难以完成的难加工材料上。超声去除加工、超声外表光整加工、超声焊接加工、超声处理等超声加工技术。二．超声涉及其特点1. 声波类型振动在弹性介质内的传播称为波动,简称波。波动的物理实质是能量的传递过程。可闻声波：频率在 16〜160000Hz 之间的声波。次声波：频率低于 16Hz 的声波。超声波：频率高于 16000Hz 的声波。特超声波：频率高于 1010Hz 的声波。2、超声波的基本特性〔1〕超声波与声波一样，在气体、液体和固体等不同弹性介质中传播时，其传播速度不同。〔2〕超声波能传递很强的能量，它对其传播方向上的障碍物施加压力〔声压〕。超声波是一种纵波，其振动能量的强弱可用能量密度来衡量，其能量密度可达 100W/cm2 以上。〔3〕超声波在液体介质中传播时，可在界面上产生强烈的冲击和空化作用，强化加工过程的进行。〔4〕超声波会产生反射、干预和共振现象，出现波的叠加作用，从而获得更大的加工能量。三•超声波加工的原理与特点 1、超声波加工的基本原理超声波加工是利用超声波作动力，推动磨料以极高的速度冲击工件外表，工件材料在磨料打击下被破坏、脱落。A. 超声发生器将交流电转变为超声电振荡；B. 换能器将电振荡转变为机械振动；C. 变幅杆将振幅放大至 0.05〜0.1mm，驱开工具作超声振动。D. 工具推动磨料高速撞击、抛磨工件，击碎工件外表材料，并使之去除；E. 工作液产生的液压冲击波和空化作用加快了外表材料的裂纹扩展和破坏。F.超声波加工是机械撞击、抛磨、空化作用的综合结果。其中撞击起主要作用。2、超声波加工的特点〔1〕适合加工各种硬脆材料，特别是不导电的非金属材料例如玻璃、陶瓷、石英、宝石、金刚石等。〔2〕工具可用较软的材料做较复杂的形状。〔3〕工具与工件相对运动简单，使机床结构简单。〔4〕切削力小、切削热少，不会引起变形及烧伤，加工精度与外表质量也较好。四．超声波加工设备超声波加工设备又称超声波加工装置，尽管不同功率大小、不同公司生产的超声波加工设备在结构形式上各不相同，但其组成部分基本相同。超声波加工装置一般都由超声发生器、超声振动系统〔...
