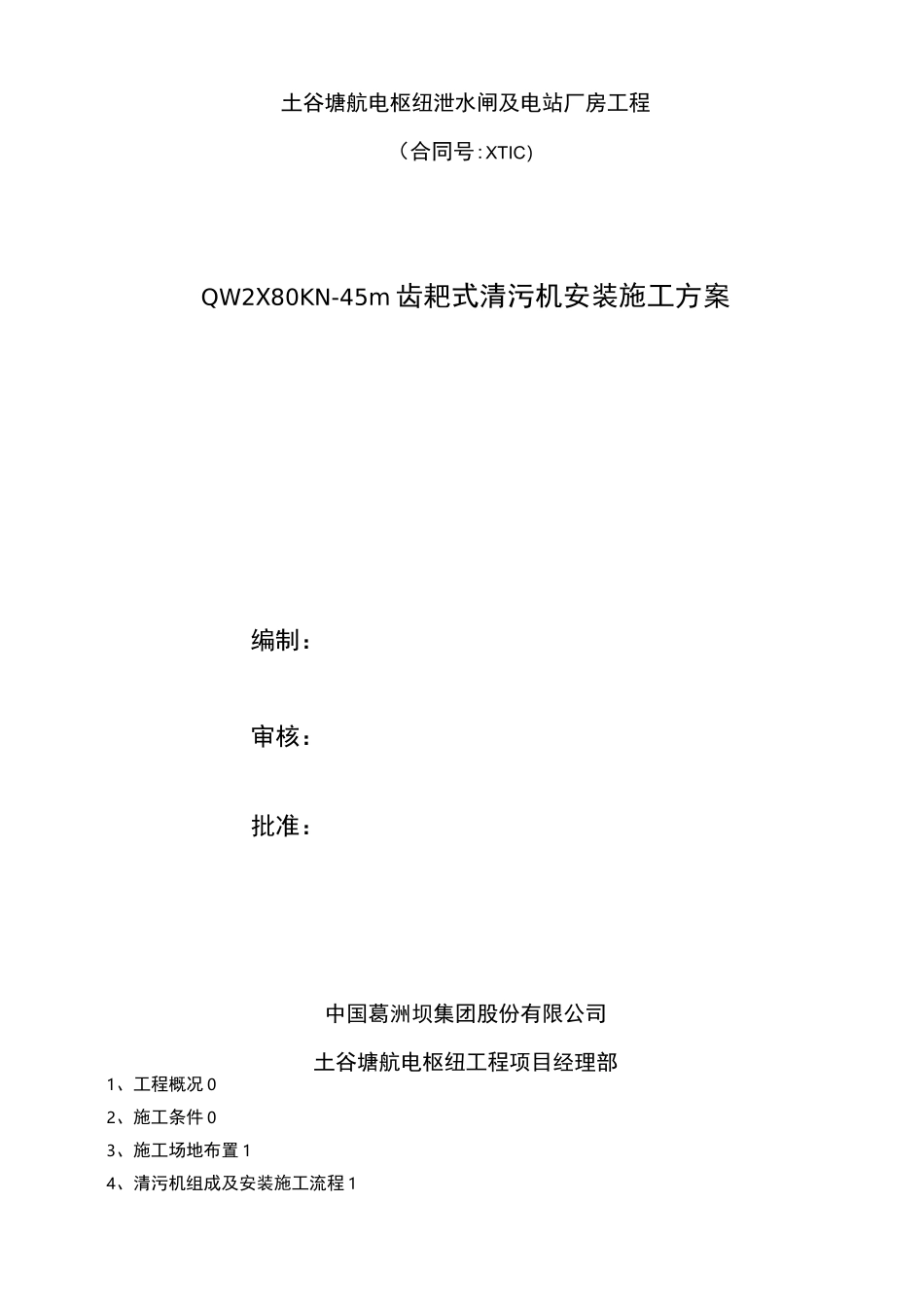

湖南湘江土谷塘航电枢纽泄水闸及电站厂房工程施工技术方案申报表（葛洲坝［2014］技案 053 号）合同名称：湖南湘江土谷塘航电枢纽泄水闸及电站厂房工程合同编号： XTIC 致湘江土谷塘航电枢纽工程监理 A 标监理部：我方今提交土谷塘航电枢纽泄水闸及电站厂房工程的清污机安装施工方案:□施工组织设计沏施工措施计划□工程测量施测计划和方案□施工方法□工程放样计划□专项试验计划和方案请审批。承包人：中国葛洲坝集团股份有限公司土谷塘航电枢纽工程项目经理部项目经理：日期：年月日监理机构意见:监理机构：湘江土谷塘航电枢纽工程监理 A 标监理部监理工程师：日期：年月日说明：由承包人向监理工程师呈报 5 份。湖南湘江土谷塘航电枢纽泄水闸及电站厂房工程（合同号:XTIC）QW2X80KN-45m 齿耙式清污机安装施工方案编制：审核：批准：中国葛洲坝集团股份有限公司土谷塘航电枢纽工程项目经理部1、工程概况 02、施工条件 03、施工场地布置 14、清污机组成及安装施工流程 15、清污机安装技术要求及工艺方案说明 26、清污机试运转 47、现场检查、试验和验收 58、安全措施 59、人力资源投入计划表 710、设备及工器具投入计划表 711、安装工期 8QW2X80KN 齿耙式清污机安装施工方案1、工程概况湘江土谷塘航电枢纽工程坝顶进口布置有一台 QW2X80KN 齿耙式清污机，清污机上下游轨距 4m,同侧大车轮距，清污机轨面至顶部总高。清污机起升机构主起升荷载 80KN。该清污机由福建水工机械有限公司制造，本清污机用于电站 4 台机组流道进水口拦污栅栅面清污和水平清污（拦污栅倾角为 75°）、清污深度 45m（轨下 40m）。2、施工条件（1）安装场地厂房坝顶 2#挡水坝坝段顶作为安装平台，在土建浇筑至最后一仓，混凝土养护期满后,即可开始该部位清污机轨道的安装。厂房左岸门机左侧上游侧平台作为清污机拼装场地，在清污机到货前进行拼装平台轨道安装，并在清污机到货后即刻展开清污机的安装工作。（2）准备工作及施工条件1）到货后按发运清单清点各机构及零部件，部件现场堆放场地选择在坝顶门机左侧拼装现场附近（堆放场地必须进行硬化压实，并进行围挡分区）；清污机安装前，对到货的构件、设备进行清点、检查，机械及转动部位进行清理，并加入润滑油脂。；2）在安装工作开始之前，必须检查零部件是否配套，并对所有零部件进行检查，如发现由于运输及其它原因所造成的损伤，应进行修整，暂不安装的零部件，不允许去掉其上的防...
