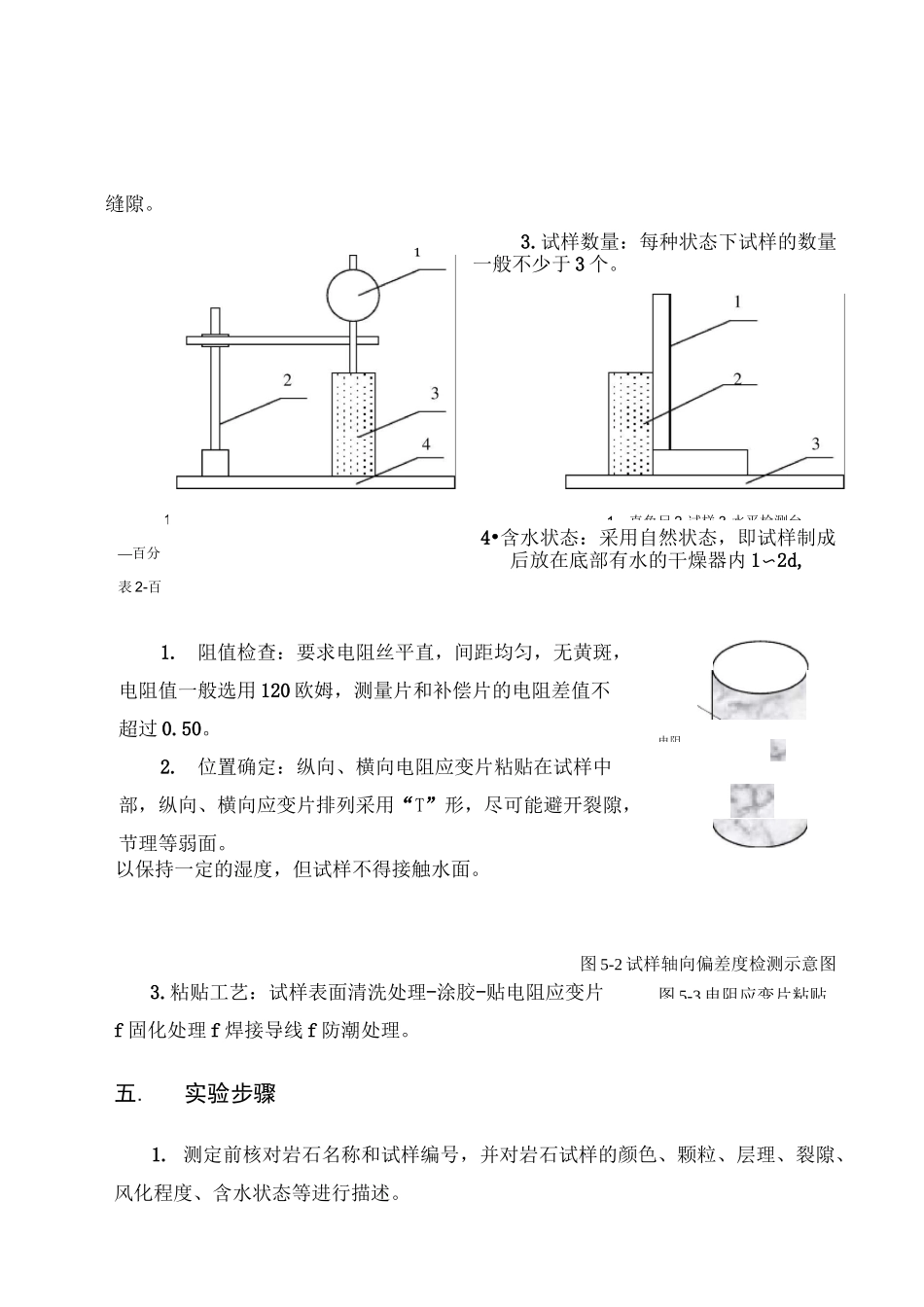

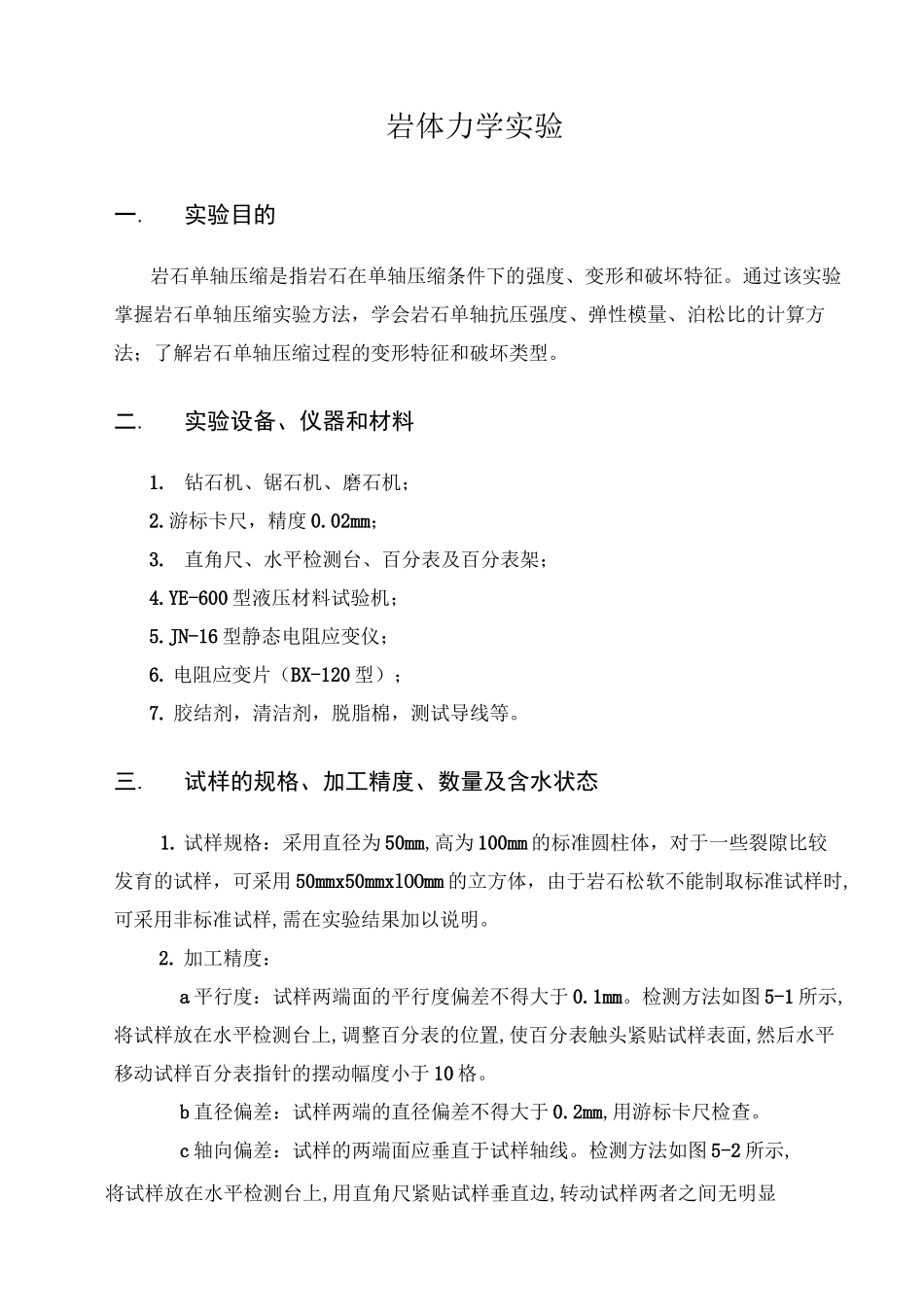

岩体力学实验一.实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。通过该实验掌握岩石单轴压缩实验方法，学会岩石单轴抗压强度、弹性模量、泊松比的计算方法；了解岩石单轴压缩过程的变形特征和破坏类型。二.实验设备、仪器和材料1. 钻石机、锯石机、磨石机；2.游标卡尺，精度 0.02mm；3. 直角尺、水平检测台、百分表及百分表架；4.YE-600 型液压材料试验机；5.JN-16 型静态电阻应变仪；6. 电阻应变片（BX-120 型）；7. 胶结剂，清洁剂，脱脂棉，测试导线等。三.试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为 50mm,高为 100mm 的标准圆柱体，对于一些裂隙比较发育的试样，可采用 50mmx50mmxlOOmm 的立方体，由于岩石松软不能制取标准试样时,可采用非标准试样,需在实验结果加以说明。2. 加工精度：a 平行度：试样两端面的平行度偏差不得大于 0.1mm。检测方法如图 5-1 所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表面,然后水平移动试样百分表指针的摆动幅度小于 10 格。b 直径偏差：试样两端的直径偏差不得大于 0.2mm,用游标卡尺检查。c 轴向偏差：试样的两端面应垂直于试样轴线。检测方法如图 5-2 所示,将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显1.阻值检查：要求电阻丝平直，间距均匀，无黄斑，电阻值一般选用 120 欧姆，测量片和补偿片的电阻差值不超过 0.50。2.位置确定：纵向、横向电阻应变片粘贴在试样中部，纵向、横向应变片排列采用“T”形，尽可能避开裂隙，节理等弱面。电阻图 5-3 电阻应变片粘贴缝隙。3.试样数量：每种状态下试样的数量一般不少于 3 个。4•含水状态：采用自然状态，即试样制成后放在底部有水的干燥器内 1〜2d,以保持一定的湿度，但试样不得接触水面。图 5-2 试样轴向偏差度检测示意图3.粘贴工艺：试样表面清洗处理-涂胶-贴电阻应变片f 固化处理 f 焊接导线 f 防潮处理。五.实验步骤1. 测定前核对岩石名称和试样编号，并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。11—百分表 2-百1—直角尺 2-试样 3-水平检测台2. 检查试样加工精度。并测量试样尺寸，一般在试样中部两个互相垂直方向测量直径计算平均值。3. 电阻应变仪接通电源并预热数分钟后,连接测试导线，接线方式采用公共补偿半桥连接方式。4. 将试样放置在试验机的承压板中心，然后对纵向、...
