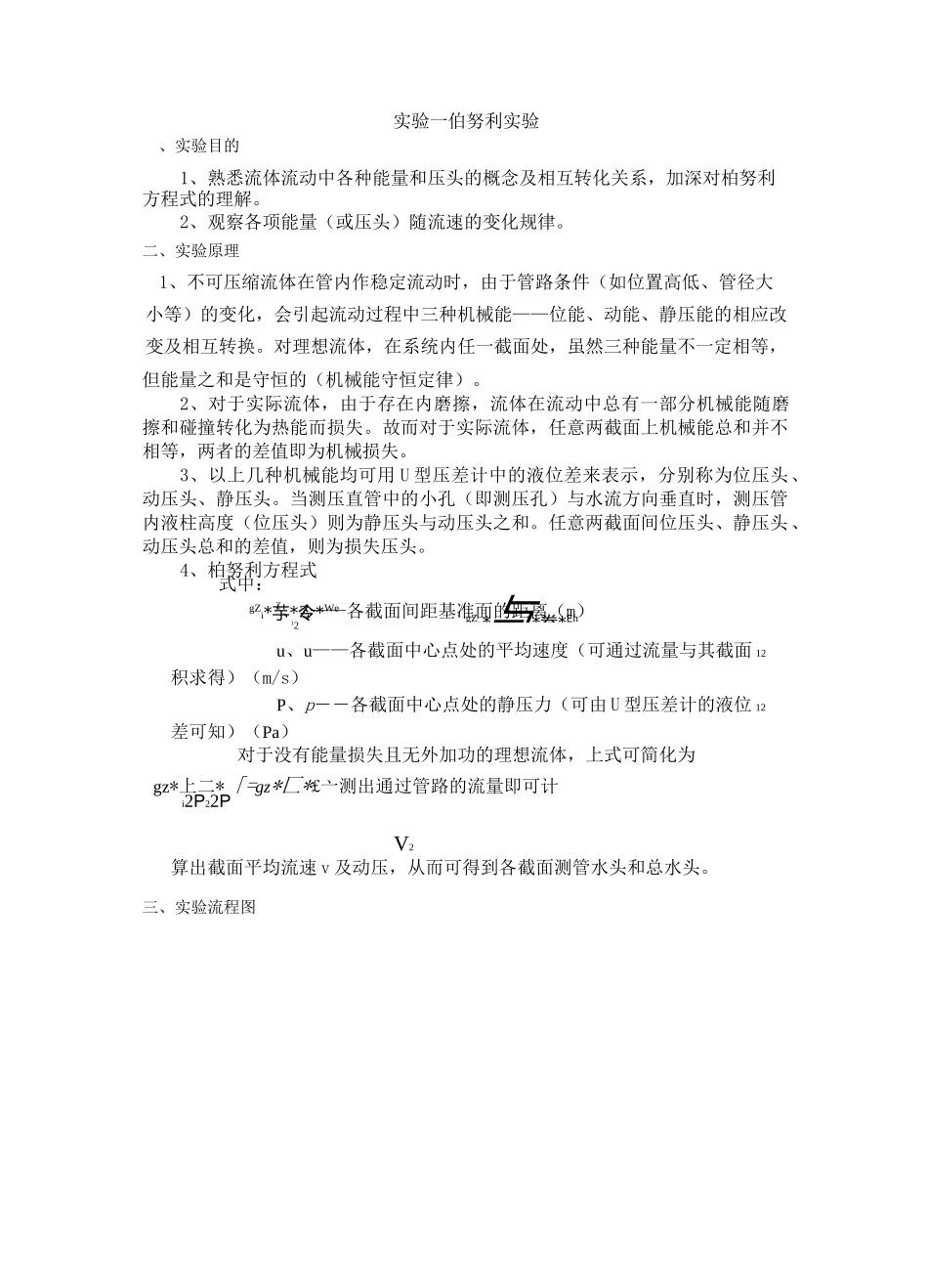

gZi*芋*令*WegZ2*与*眷*Eh实验一伯努利实验、实验目的1、熟悉流体流动中各种能量和压头的概念及相互转化关系，加深对柏努利方程式的理解。2、观察各项能量（或压头）随流速的变化规律。二、实验原理1、不可压缩流体在管内作稳定流动时，由于管路条件（如位置高低、管径大小等）的变化，会引起流动过程中三种机械能——位能、动能、静压能的相应改变及相互转换。对理想流体，在系统内任一截面处，虽然三种能量不一定相等，但能量之和是守恒的（机械能守恒定律）。2、对于实际流体，由于存在内磨擦，流体在流动中总有一部分机械能随磨擦和碰撞转化为热能而损失。故而对于实际流体，任意两截面上机械能总和并不相等，两者的差值即为机械损失。3、以上几种机械能均可用 U 型压差计中的液位差来表示，分别称为位压头、动压头、静压头。当测压直管中的小孔（即测压孔）与水流方向垂直时，测压管内液柱高度（位压头）则为静压头与动压头之和。任意两截面间位压头、静压头、动压头总和的差值，则为损失压头。4、柏努利方程式式中：Z、Z——各截面间距基准面的距离（m）12u、u——各截面中心点处的平均速度（可通过流量与其截面 12积求得）（m/s）P、p――各截面中心点处的静压力（可由 U 型压差计的液位 12差可知）（Pa）对于没有能量损失且无外加功的理想流体，上式可简化为gz*上二*「=gz*匚*£亠测出通过管路的流量即可计i2P22PV2算出截面平均流速 v 及动压，从而可得到各截面测管水头和总水头。三、实验流程图1、低位水箱水泵、计量水箱高位水箱流量控制阀变径管测压管泵额定流量为 10L/min 扬程为 8m,输入功率为 80W.实验管：内径 15mm四、实验操作步骤与注意事项1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平（开关几次）。I3、打开阀 5,观察测压管水头和总水头的变化趋势及位置水头、压强水头h之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。4、将流量控制阀开到一定大小,观察并记录各测压点平行与垂直流体流动方向的液位差△。要注意其变化情况。继续开大流量调节阀，测压孔正对14水流方向，观察并记录各测压管中液位差△h—△ho145、实验完毕停泵，将原始数据整理。实验二离心泵性能曲线测定一、实验目的1. 了解离心泵的构造和操作方法2. 学习和掌握离心泵特性曲线的测定方法二、实验...
