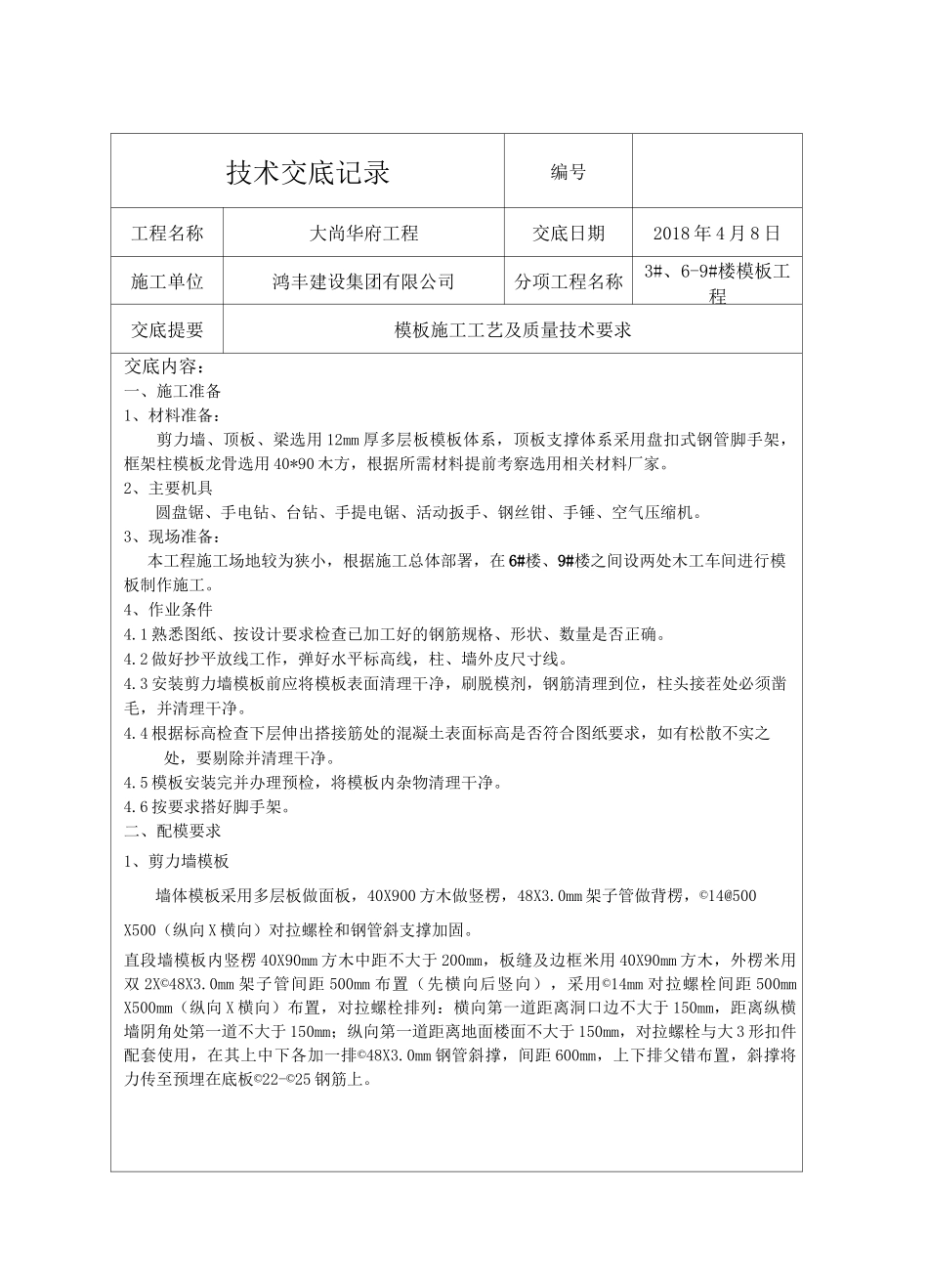

技术交底记录编号工程名称大尚华府工程交底日期2018 年 4 月 8 日施工单位鸿丰建设集团有限公司分项工程名称3#、6-9#楼模板工程交底提要模板施工工艺及质量技术要求交底内容：一、施工准备1、材料准备：剪力墙、顶板、梁选用 12mm 厚多层板模板体系，顶板支撑体系采用盘扣式钢管脚手架，框架柱模板龙骨选用 40*90 木方，根据所需材料提前考察选用相关材料厂家。2、主要机具圆盘锯、手电钻、台钻、手提电锯、活动扳手、钢丝钳、手锤、空气压缩机。3、现场准备：本工程施工场地较为狭小，根据施工总体部署，在 6#楼、9#楼之间设两处木工车间进行模板制作施工。4、作业条件4.1 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4.2 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。4.3 安装剪力墙模板前应将模板表面清理干净，刷脱模剂，钢筋清理到位，柱头接茬处必须凿毛，并清理干净。4.4 根据标高检查下层伸出搭接筋处的混凝土表面标高是否符合图纸要求，如有松散不实之处，要剔除并清理干净。4.5 模板安装完并办理预检，将模板内杂物清理干净。4.6 按要求搭好脚手架。二、配模要求1、剪力墙模板墙体模板采用多层板做面板，40X900 方木做竖楞，48X3.0mm 架子管做背楞，©14@500X500（纵向 X 横向）对拉螺栓和钢管斜支撑加固。直段墙模板内竖楞 40X90mm 方木中距不大于 200mm，板缝及边框米用 40X90mm 方木，外楞米用双 2X©48X3.0mm 架子管间距 500mm 布置（先横向后竖向），采用©14mm 对拉螺栓间距 500mmX500mm（纵向 X 横向）布置，对拉螺栓排列：横向第一道距离洞口边不大于 150mm，距离纵横墙阴角处第一道不大于 150mm；纵向第一道距离地面楼面不大于 150mm，对拉螺栓与大 3 形扣件配套使用，在其上中下各加一排©48X3.0mm 钢管斜撑，间距 600mm，上下排父错布置，斜撑将力传至预埋在底板©22-©25 钢筋上。)14 对拉螺栓纵十500「「500II12IIIIu£II/00”,20020墙模板立面支撑布置示意图2、梁模板梁的底模和侧模均采用 12mm 厚多层板，主龙骨采用©48X3.0mm 架子管间距 900mm，次龙骨采用 40*90mm@200 双面刨光方木。梁侧模、底模按照图纸尺寸进行现场加工。梁底主龙骨：048X3.0钢管，顺梁跨度方向间距不大于 900mm,梁底杆距柱边、墙边不大于 200mm；支撑立杆：夹扣式脚手架，立杆与梁垂直方向间距为 1000mm，步距不大于 1.50m；3、顶板模板顶板模板采用 12mm ...
