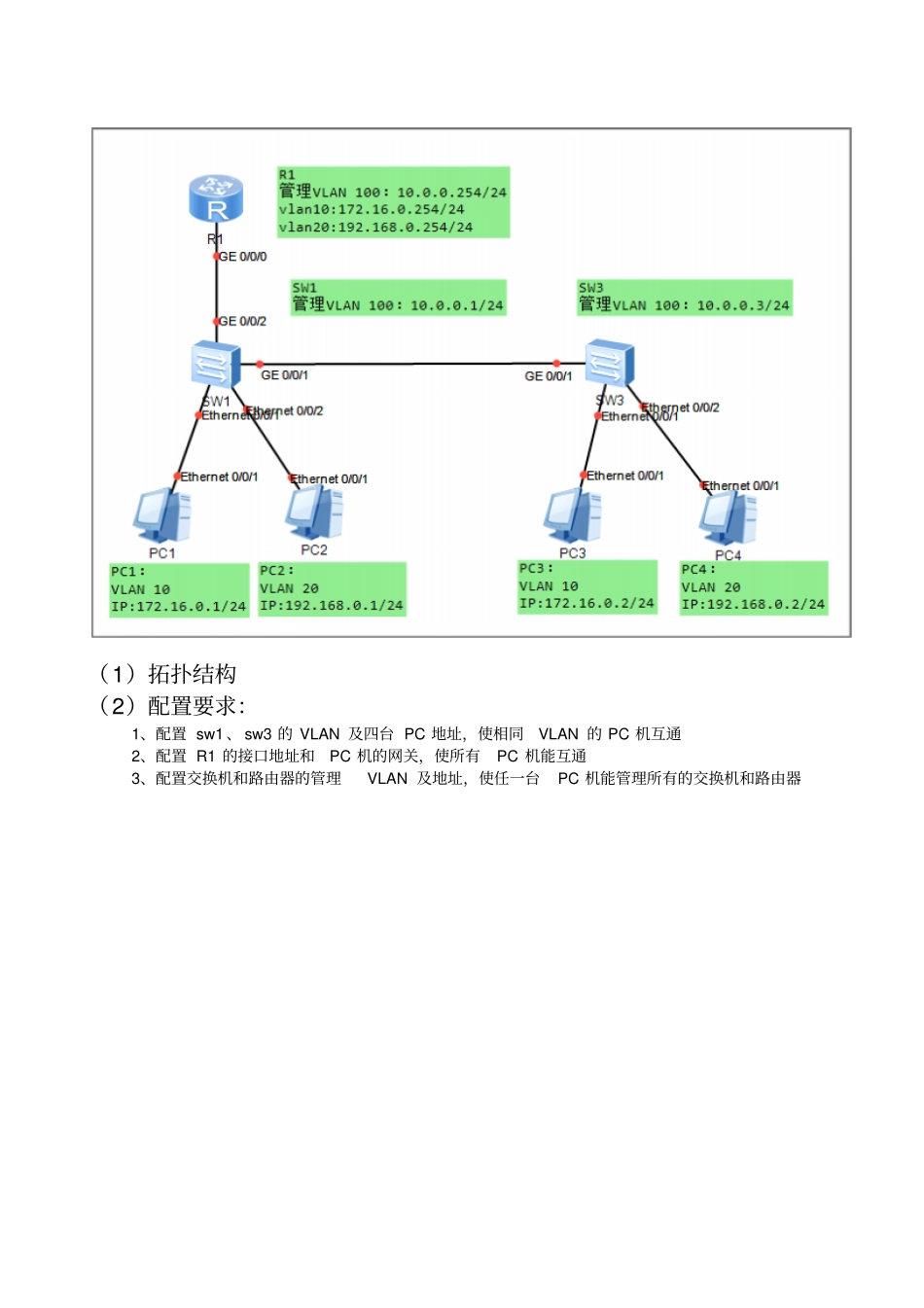

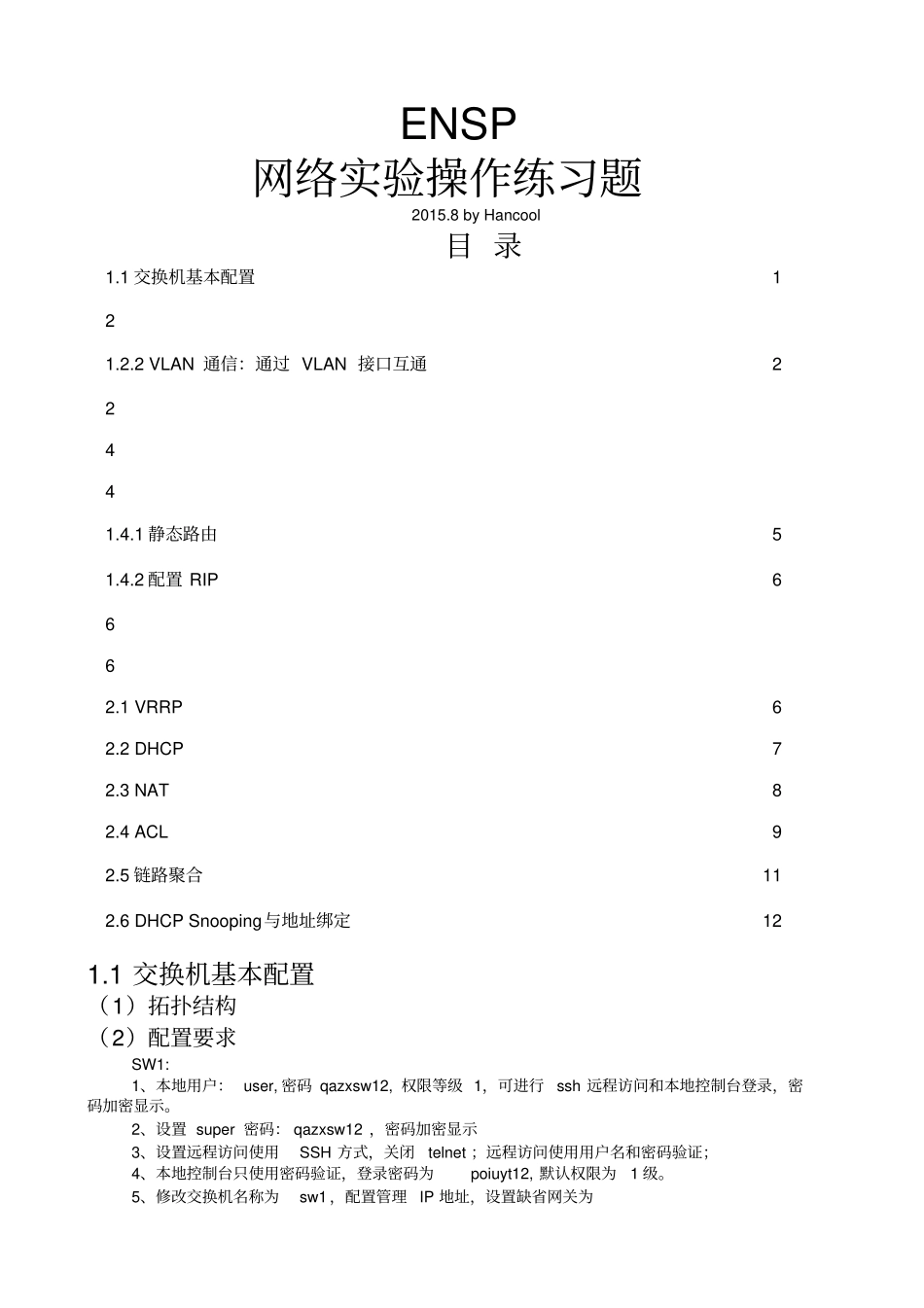

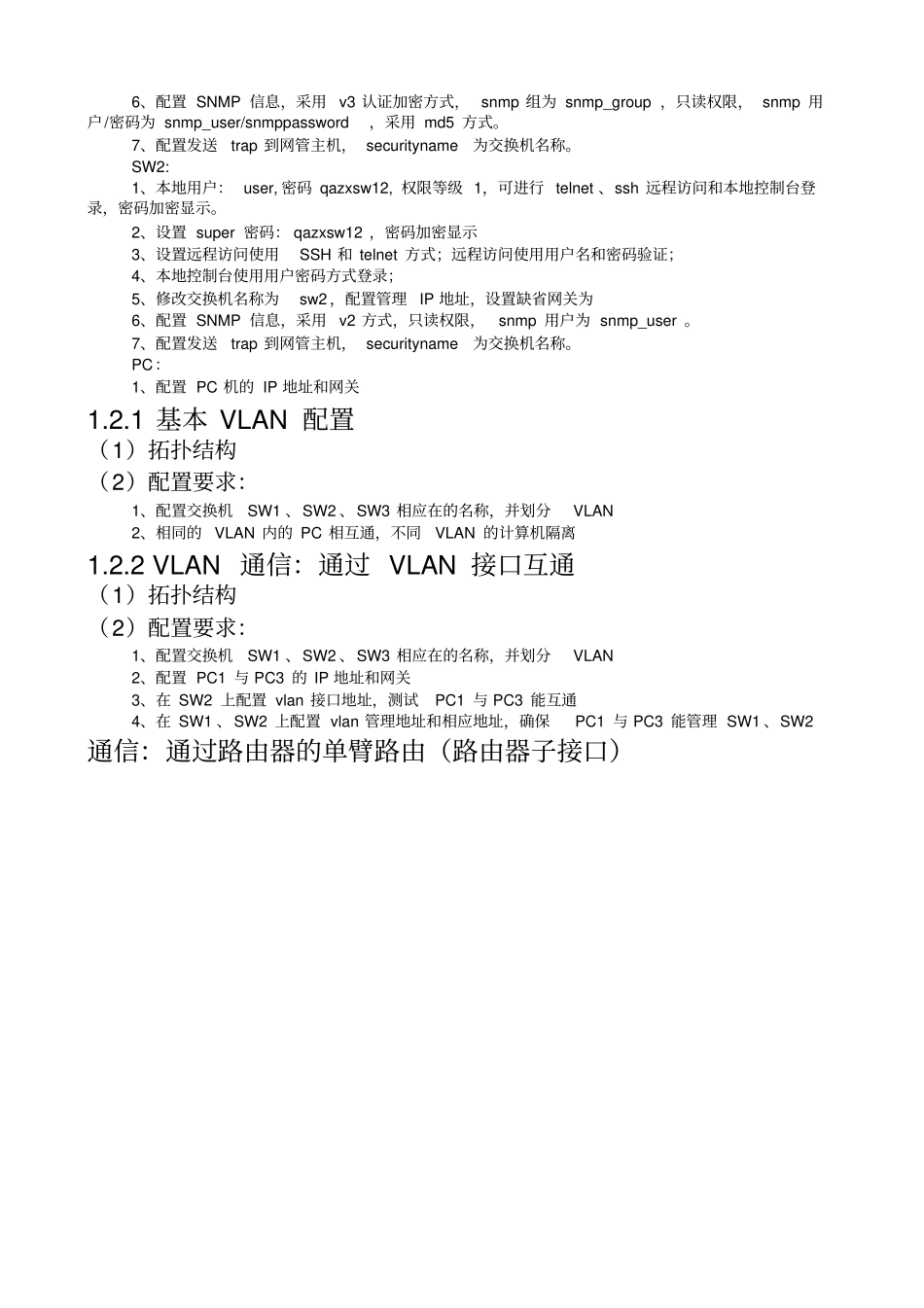

ENSP 网络实验操作练习题2015.8 by Hancool 目 录1.1 交换机基本配置1 2 1.2.2 VLAN 通信：通过 VLAN 接口互通2 2 4 4 1.4.1 静态路由5 1.4.2 配置 RIP 6 6 6 2.1 VRRP 6 2.2 DHCP 7 2.3 NAT 8 2.4 ACL 9 2.5 链路聚合11 2.6 DHCP Snooping与地址绑定121.1 交换机基本配置（1）拓扑结构（2）配置要求SW1: 1、本地用户： user, 密码 qazxsw12, 权限等级 1，可进行ssh 远程访问和本地控制台登录，密码加密显示。2、设置 super 密码： qazxsw12 ，密码加密显示3、设置远程访问使用SSH 方式，关闭telnet ；远程访问使用用户名和密码验证；4、本地控制台只使用密码验证，登录密码为poiuyt12, 默认权限为1 级。5、修改交换机名称为sw1 ，配置管理IP 地址，设置缺省网关为6、配置 SNMP 信息，采用v3 认证加密方式， snmp 组为 snmp_group ，只读权限， snmp 用户/密码为 snmp_user/snmppassword，采用 md5 方式。7、配置发送trap 到网管主机， securityname为交换机名称。SW2: 1、本地用户： user, 密码 qazxsw12, 权限等级 1，可进行 telnet 、ssh 远程访问和本地控制台登录，密码加密显示。2、设置 super 密码： qazxsw12 ，密码加密显示3、设置远程访问使用SSH 和 telnet 方式；远程访问使用用户名和密码验证；4、本地控制台使用用户密码方式登录；5、修改交换机名称为sw2 ，配置管理IP 地址，设置缺省网关为6、配置 SNMP 信息，采用v2 方式，只读权限，snmp 用户为 snmp_user 。7、配置发送trap 到网管主机， securityname为交换机名称。PC：1、配置 PC 机的 IP 地址和网关1.2.1 基本 VLAN 配置（1）拓扑结构（2）配置要求：1、配置交换机SW1 、SW2 、SW3 相应在的名称，并划分VLAN 2、相同的VLAN 内的 PC 相互通，不同VLAN 的计算机隔离1.2.2 VLAN 通信：通过 VLAN 接口互通（1）拓扑结构（2）配置要求：1、配置交换机SW1 、SW2 、SW3 相应在的名称，并划分VLAN 2、配置 PC1 与 PC3 的 IP 地址和网关3、在 SW2 上配置 vlan 接口地址，测试PC1 与 PC3 能互通4、在 SW1 、SW2 上配置 vlan 管理地址和相应地址，确保PC1 与 PC3 能管理 SW1 、SW2 通信：通过路由器的单臂路由（路由器子接口）（1）拓扑结构（2）配置要求：1、配置 sw1 、 sw3 的 VLAN 及四台 PC 地址，使相同VLAN 的 PC ...
