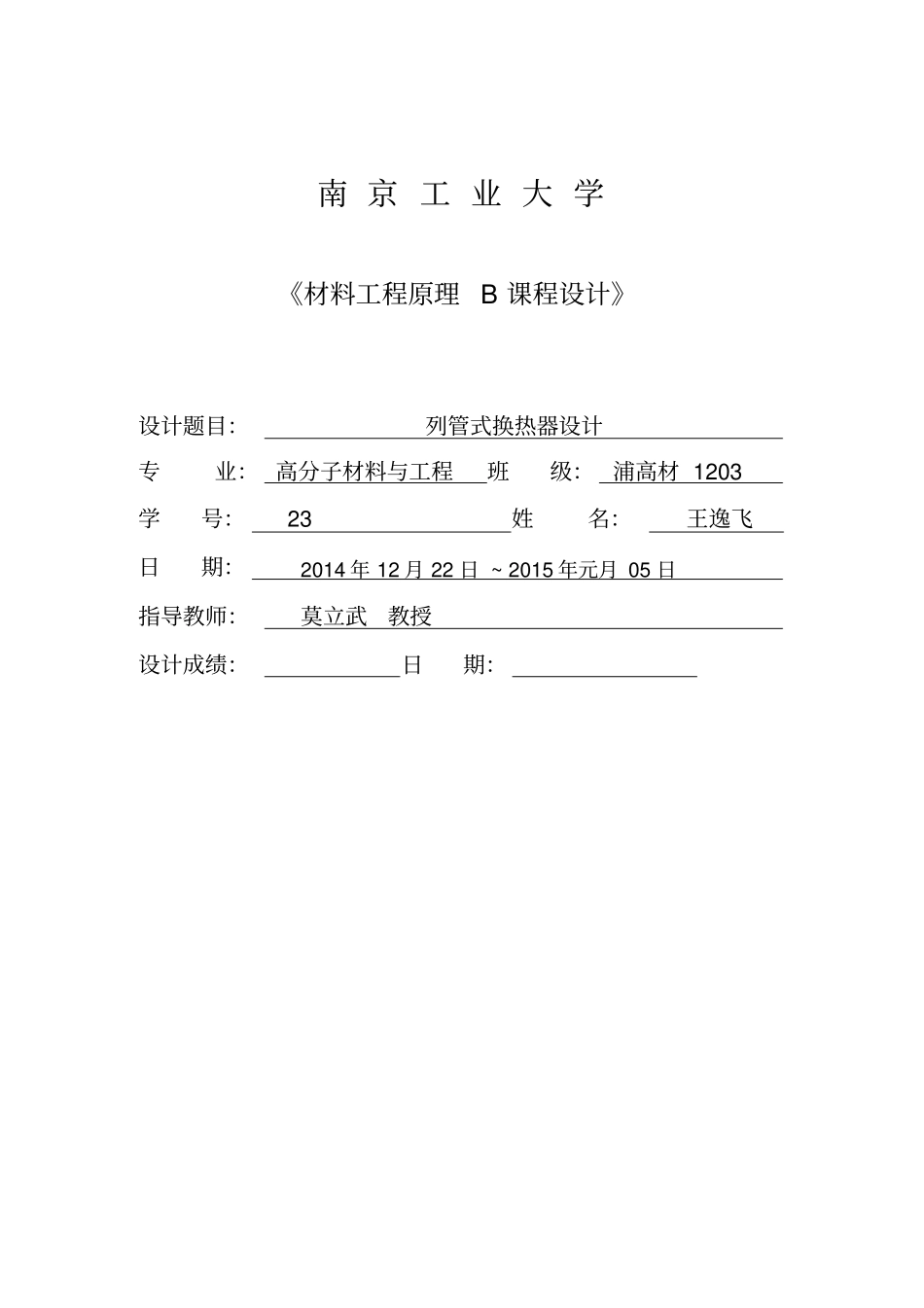

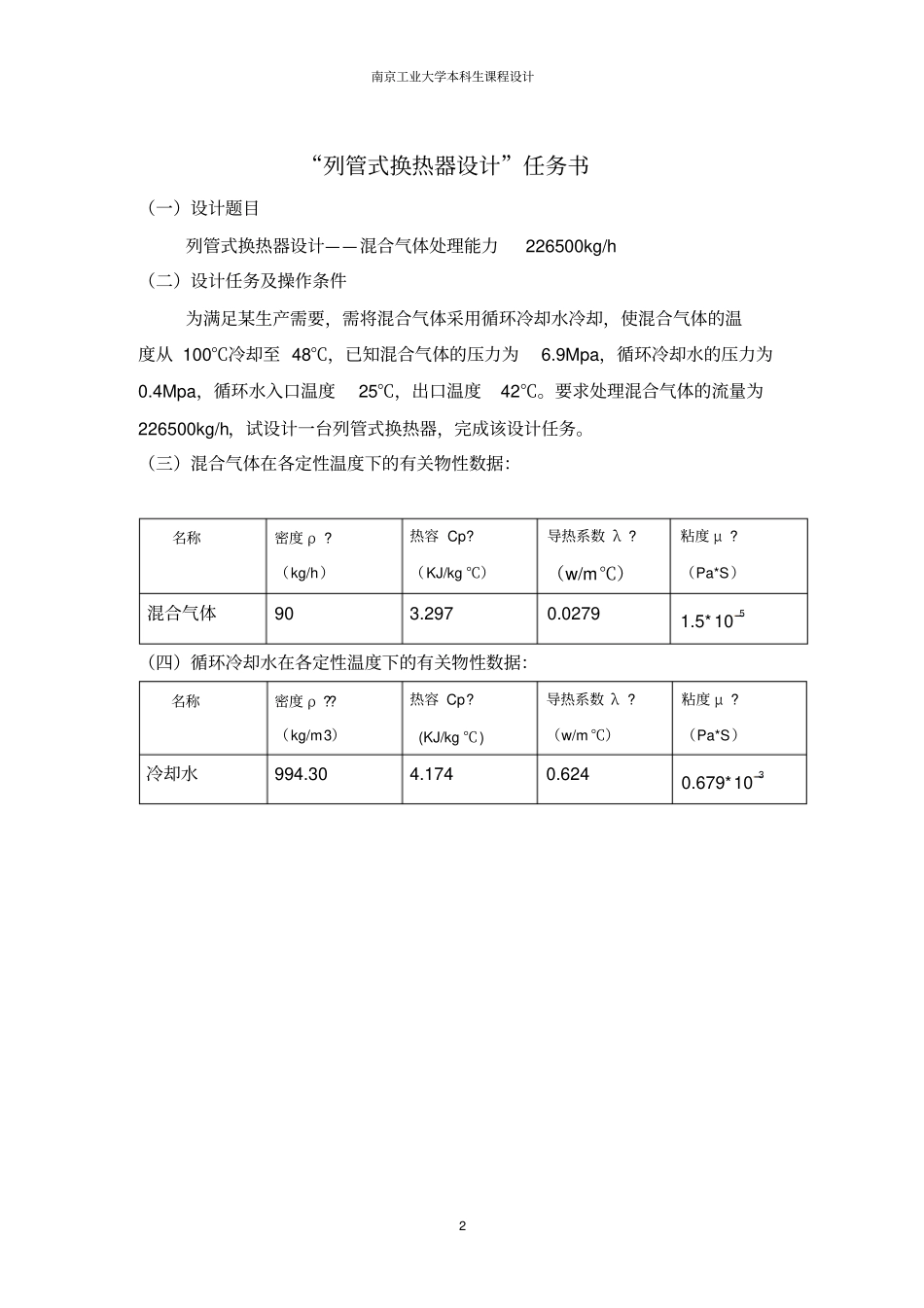

南 京 工 业 大 学《材料工程原理 B 课程设计》设计题目:列管式换热器设计专业: 高分子材料与工程班级:浦高材 1203 学号: 23 姓名:王逸飞日期:2014 年 12 月 22 日 ~ 2015 年元月 05 日指导教师:莫立武教授设计成绩:日期:南京工业大学本科生课程设计2 “列管式换热器设计”任务书(一)设计题目列管式换热器设计——混合气体处理能力226500kg/h (二)设计任务及操作条件为满足某生产需要,需将混合气体采用循环冷却水冷却,使混合气体的温度从 100℃冷却至 48℃,已知混合气体的压力为6.9Mpa,循环冷却水的压力为0.4Mpa,循环水入口温度25℃,出口温度42℃。要求处理混合气体的流量为226500kg/h,试设计一台列管式换热器,完成该设计任务。(三)混合气体在各定性温度下的有关物性数据:名称密度 ρ ?(kg/h)热容 Cp?(KJ/kg ℃)导热系数 λ ?(w/m℃)粘度 μ ?(Pa*S)混合气体90 3.297 0.0279 1.5*510(四)循环冷却水在各定性温度下的有关物性数据:名称密度 ρ ??(kg/m3)热容 Cp?(KJ/kg ℃) 导热系数 λ ?(w/m ℃)粘度 μ ?(Pa*S)冷却水994.30 4.174 0.624 0.679*310南京工业大学本科生课程设计3 目录第一章 概述§1.1 换热器的应用及主要类型·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4 §1.2 列管式换热器的主要结构·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5 第二章列管式换热器工艺的设计及计算§2.1 设计方案初选· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6 §2.2 估算传热面积· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6 §2.3 工艺结构尺寸的设计·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 8 ...
