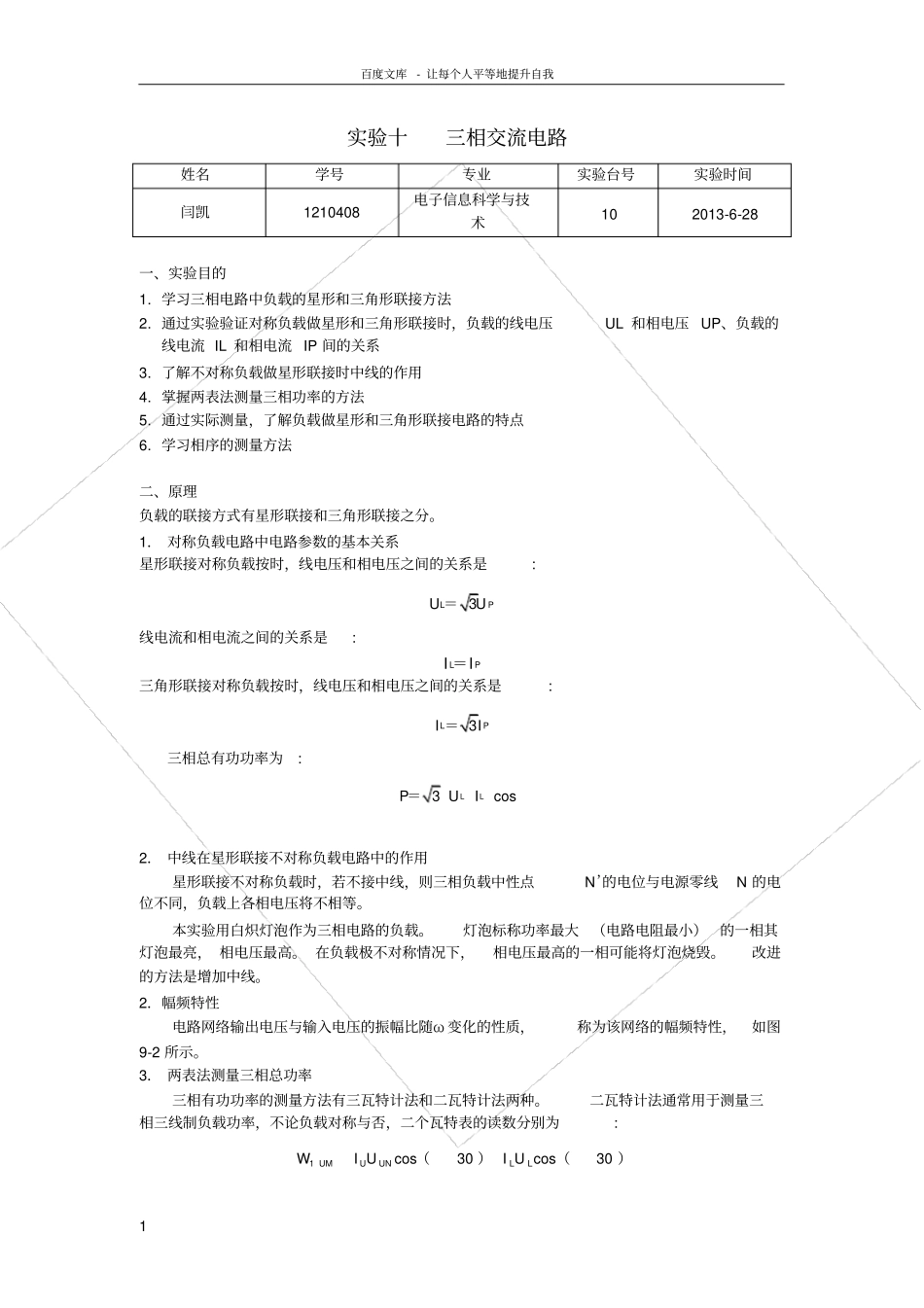

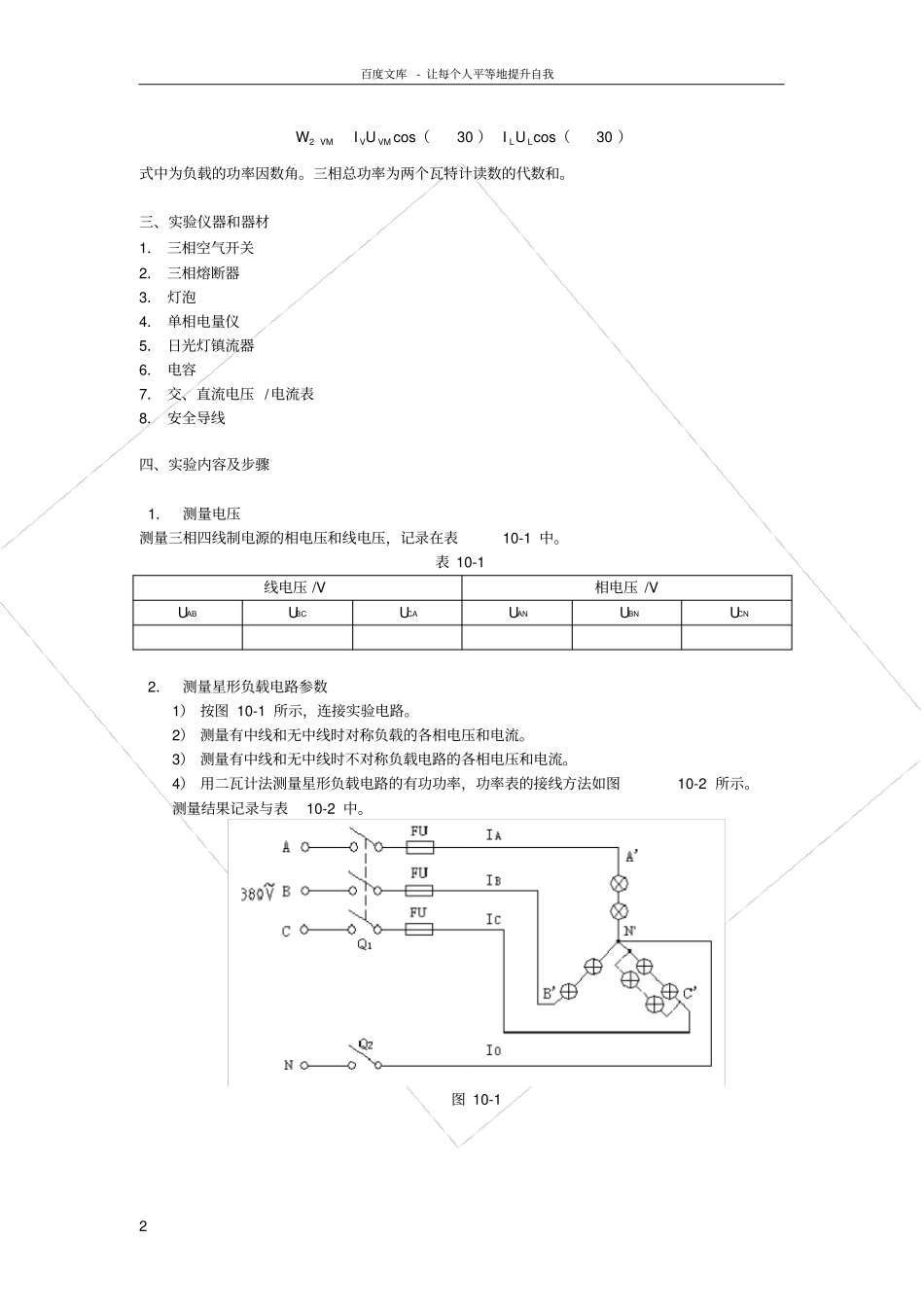

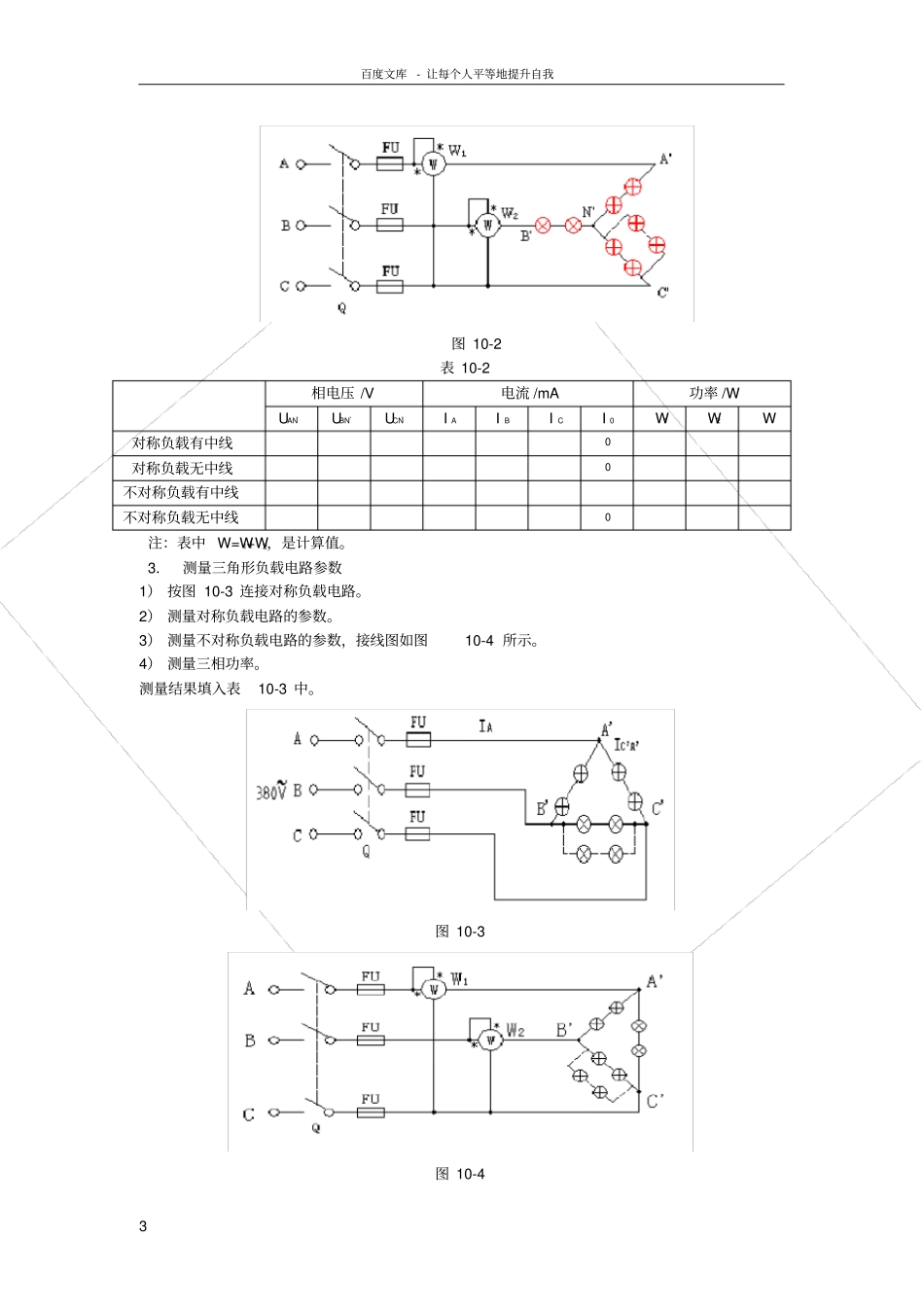

百度文库- 让每个人平等地提升自我1 实验十三相交流电路姓名学号专业实验台号实验时间闫凯1210408 电子信息科学与技术10 2013-6-28 一、实验目的1. 学习三相电路中负载的星形和三角形联接方法2. 通过实验验证对称负载做星形和三角形联接时，负载的线电压UL 和相电压 UP、负载的线电流 IL 和相电流 IP 间的关系3. 了解不对称负载做星形联接时中线的作用4. 掌握两表法测量三相功率的方法5. 通过实际测量，了解负载做星形和三角形联接电路的特点6. 学习相序的测量方法二、原理负载的联接方式有星形联接和三角形联接之分。1． 对称负载电路中电路参数的基本关系星形联接对称负载按时，线电压和相电压之间的关系是: 3LPUU＝线电流和相电流之间的关系是: LPII＝三角形联接对称负载按时，线电压和相电压之间的关系是: 3LPII＝三相总有功功率为: 3cosLLPUI＝2． 中线在星形联接不对称负载电路中的作用星形联接不对称负载时，若不接中线，则三相负载中性点N’的电位与电源零线N 的电位不同，负载上各相电压将不相等。本实验用白炽灯泡作为三相电路的负载。灯泡标称功率最大（电路电阻最小）的一相其灯泡最亮， 相电压最高。 在负载极不对称情况下，相电压最高的一相可能将灯泡烧毁。改进的方法是增加中线。2．幅频特性电路网络输出电压与输入电压的振幅比随ω 变化的性质，称为该网络的幅频特性，如图9-2 所示。3． 两表法测量三相总功率三相有功功率的测量方法有三瓦特计法和二瓦特计法两种。二瓦特计法通常用于测量三相三线制负载功率，不论负载对称与否，二个瓦特表的读数分别为: 1cos30cos30UMUUNLLWI UI U（）（）百度文库- 让每个人平等地提升自我2 2cos30cos30VMVVMLLWI UI U（）（）式中为负载的功率因数角。三相总功率为两个瓦特计读数的代数和。三、实验仪器和器材1． 三相空气开关2． 三相熔断器3． 灯泡4． 单相电量仪5． 日光灯镇流器6． 电容7． 交、直流电压 /电流表8． 安全导线四、实验内容及步骤1．测量电压测量三相四线制电源的相电压和线电压，记录在表10-1 中。表 10-1 线电压 /V 相电压 /V UABUBCUCAUANUBNUCN2．测量星形负载电路参数1） 按图 10-1 所示，连接实验电路。2） 测量有中线和无中线时对称负载的各相电压和电流。3） 测量有中线和无中线时不对称负载电路的各相电压和电流。4） 用二瓦计法测量星形负载电路的有功功率，功率表的接线方法如图10-2 所示。测量结...
