南昌大学电子实习_电工电子实习报告_收音机试验报告VIP免费

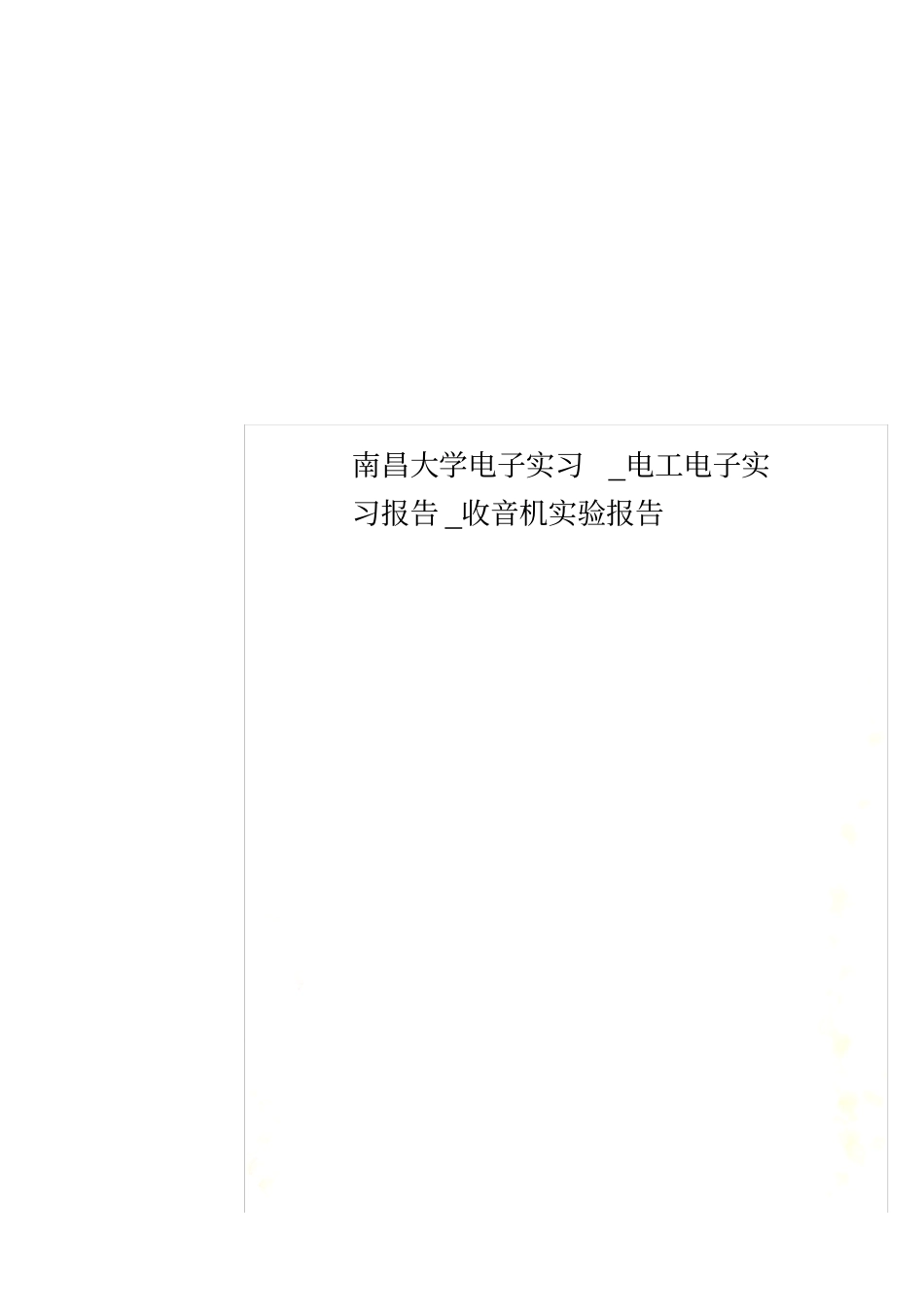

南昌大学电子实习_电工电子实习报告_收音机试验报告_第1页
1/13
南昌大学电子实习_电工电子实习报告_收音机试验报告_第2页
2/13

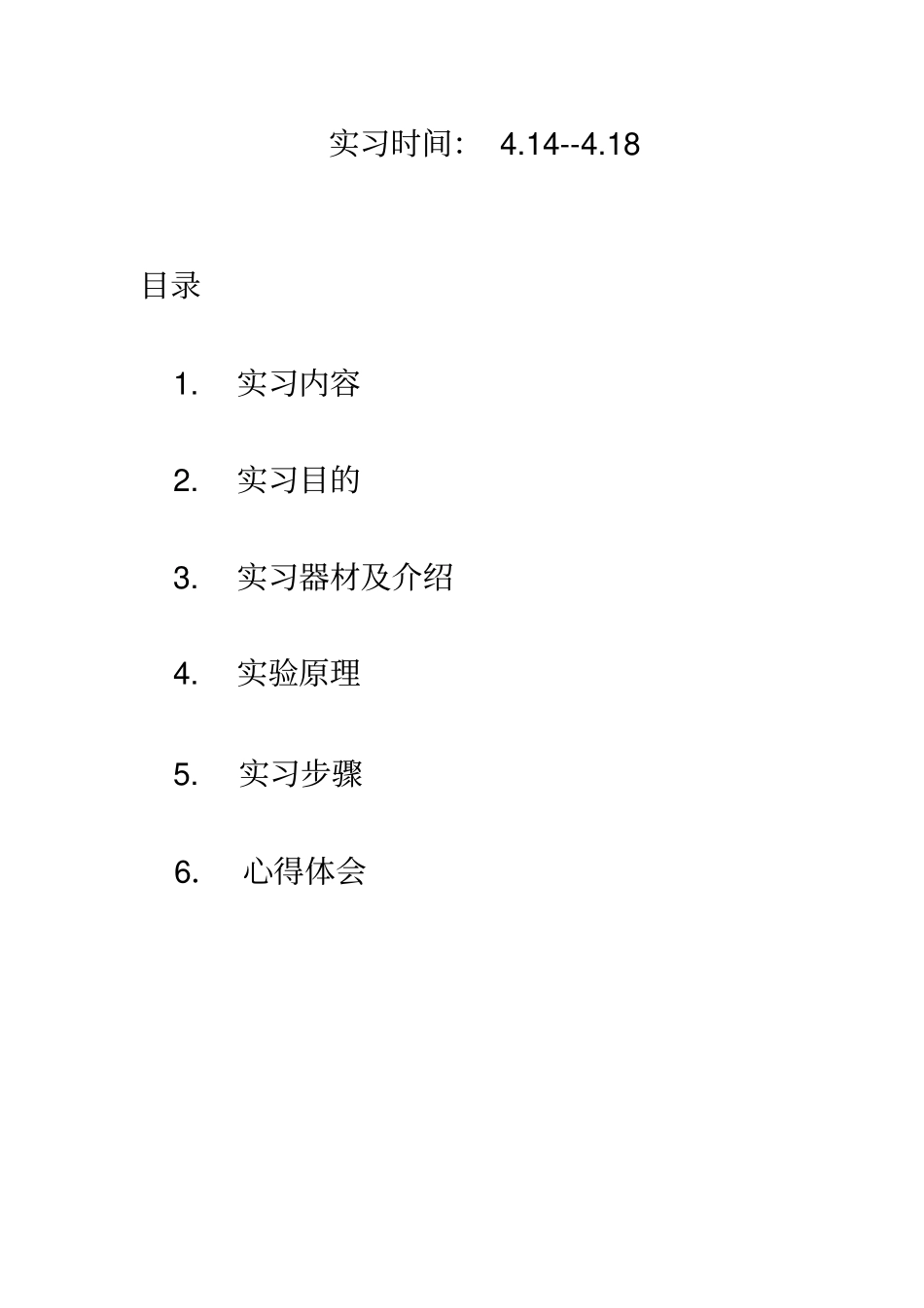

南昌大学电子实习_电工电子实习报告_收音机试验报告_第3页
3/13
南昌大学电子实习_电工电子实习报告 _收音机实验报告南 昌 大 学电工电子实习报告学院:信息工程学院班级:自动化 121 学号: 6100312235 姓名:熊林林实习时间: 4.14--4.18 目录1.实习内容2.实习目的3.实习器材及介绍4.实验原理5.实习步骤6. 心得体会一.实习内容(1) 学习识别简单的电子元件与电子线路; (2) 学习并掌握收音机的工作原理; (3) 按照图纸焊接元件,组装收音机,并掌握其调试方法。二.实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理。2.基本掌握手工电烙铁的焊接技术, 能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。三.实习器材及介绍1. 由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。2. 螺丝刀、镊子等 。3. 焊锡丝 : 它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。4. 元件清单。四.实习原理收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号, 然后在对这个中频信号进行多级放大,再检波,低放。这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。 由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降, 从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。调幅( AM )收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路( AGC )及音频功率放大电路组成,如下图所示。调幅收音机原理框图输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成, 本振信号经内部混频器, 与输入信号相混合。 混频信号经中周和 455kHz 陶...
