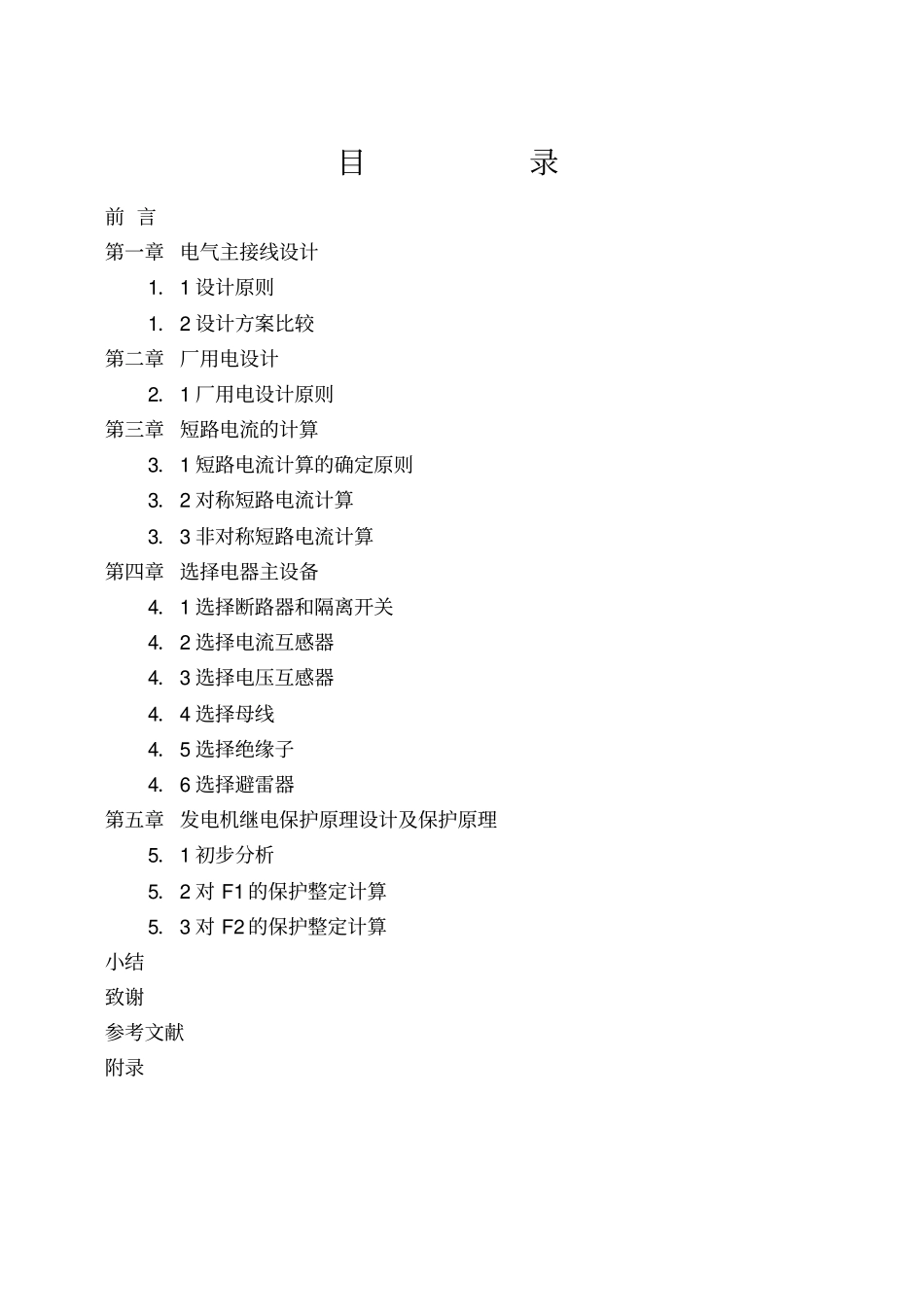

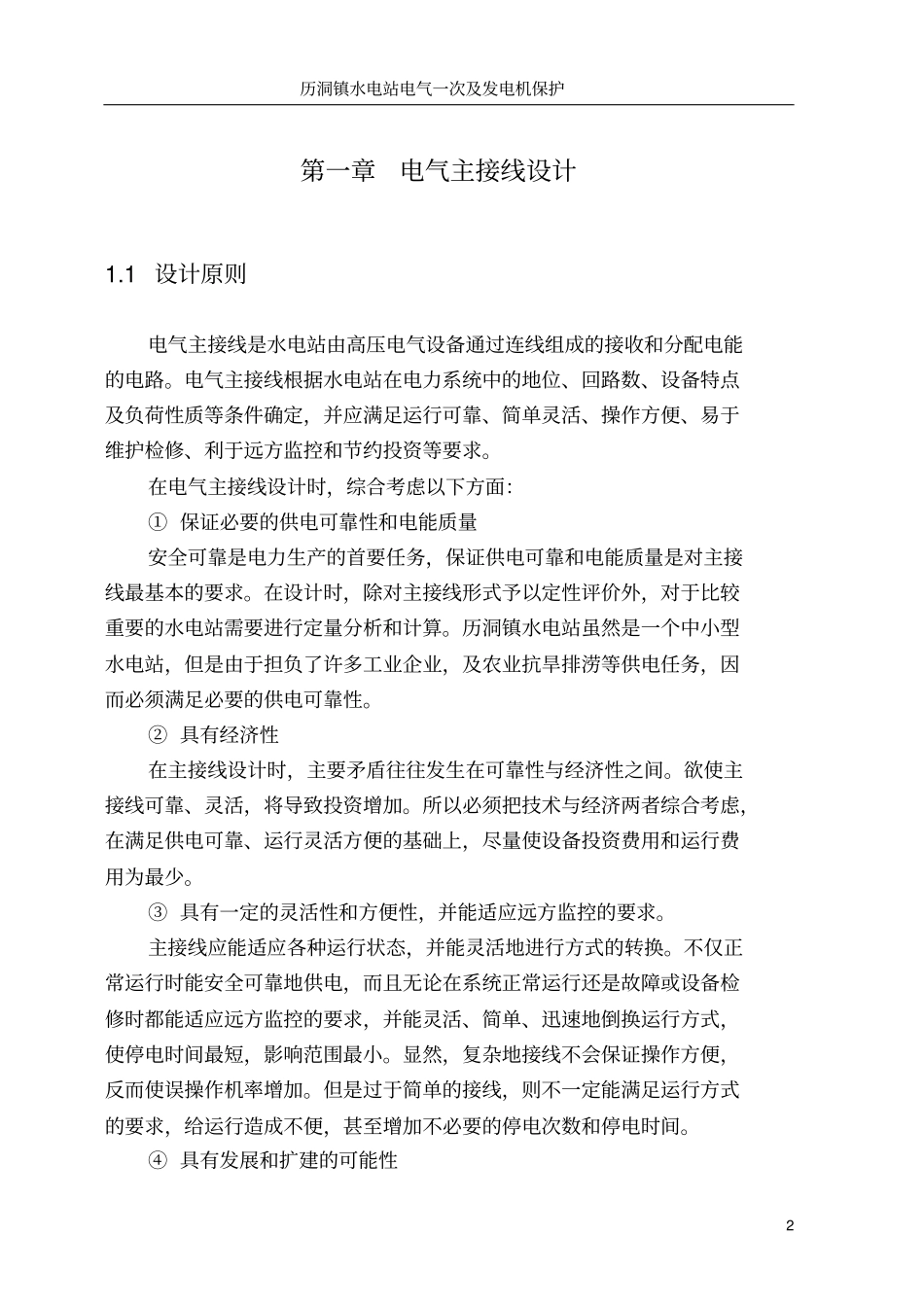

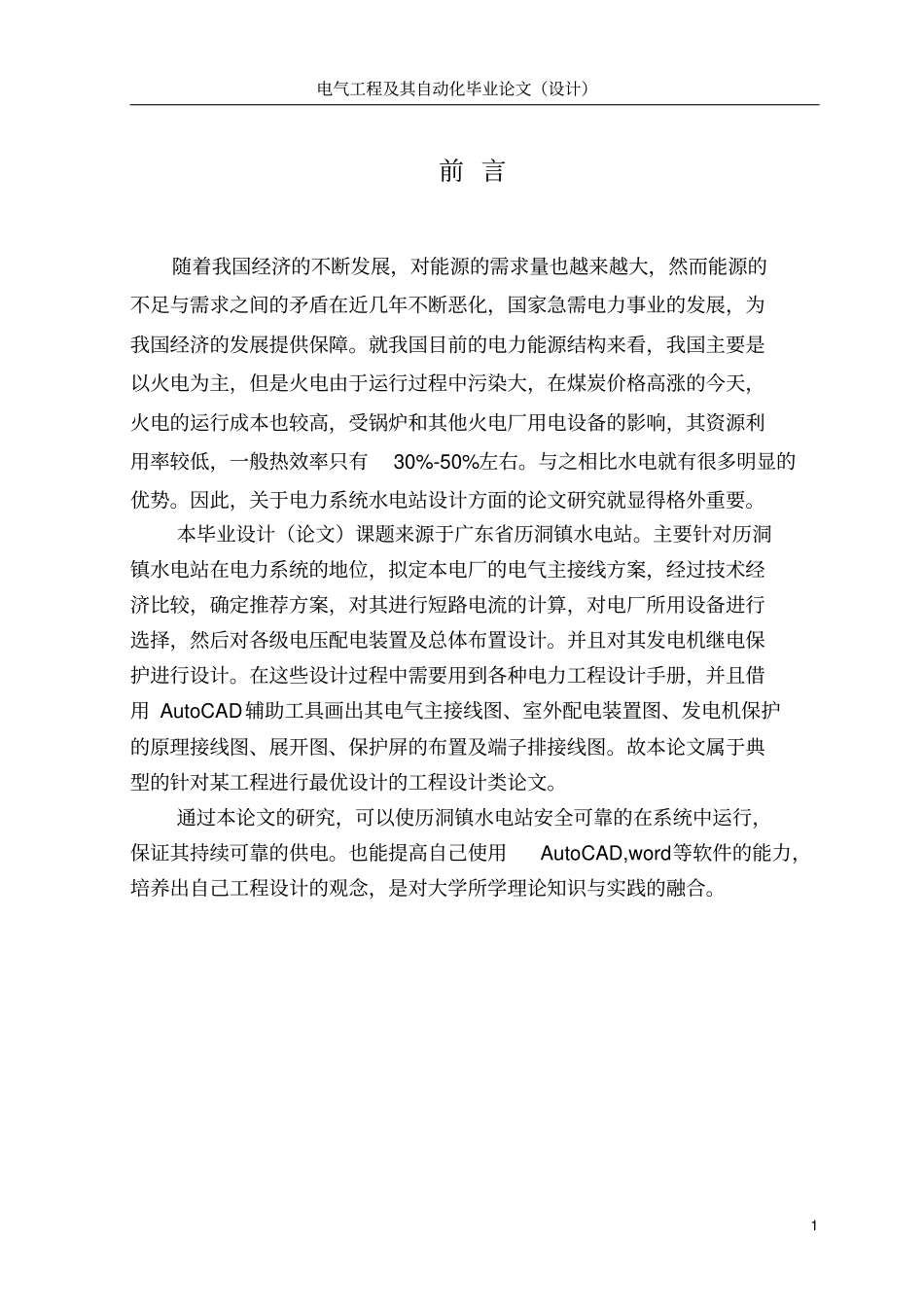

目录前 言第一章 电气主接线设计1．1 设计原则1．2 设计方案比较第二章 厂用电设计2．1 厂用电设计原则第三章 短路电流的计算3．1 短路电流计算的确定原则3．2 对称短路电流计算3．3 非对称短路电流计算第四章 选择电器主设备4．1 选择断路器和隔离开关4．2 选择电流互感器4．3 选择电压互感器4．4 选择母线4．5 选择绝缘子4．6 选择避雷器第五章 发电机继电保护原理设计及保护原理5．1 初步分析5．2 对 F1 的保护整定计算5．3 对 F2 的保护整定计算小结致谢参考文献附录电气工程及其自动化毕业论文（设计）1 前 言随着我国经济的不断发展，对能源的需求量也越来越大，然而能源的不足与需求之间的矛盾在近几年不断恶化，国家急需电力事业的发展，为我国经济的发展提供保障。就我国目前的电力能源结构来看，我国主要是以火电为主，但是火电由于运行过程中污染大，在煤炭价格高涨的今天，火电的运行成本也较高，受锅炉和其他火电厂用电设备的影响，其资源利用率较低，一般热效率只有30%-50%左右。与之相比水电就有很多明显的优势。因此，关于电力系统水电站设计方面的论文研究就显得格外重要。本毕业设计（论文）课题来源于广东省历洞镇水电站。主要针对历洞镇水电站在电力系统的地位，拟定本电厂的电气主接线方案，经过技术经济比较，确定推荐方案，对其进行短路电流的计算，对电厂所用设备进行选择，然后对各级电压配电装置及总体布置设计。并且对其发电机继电保护进行设计。在这些设计过程中需要用到各种电力工程设计手册，并且借用 AutoCAD辅助工具画出其电气主接线图、室外配电装置图、发电机保护的原理接线图、展开图、保护屏的布置及端子排接线图。故本论文属于典型的针对某工程进行最优设计的工程设计类论文。通过本论文的研究，可以使历洞镇水电站安全可靠的在系统中运行，保证其持续可靠的供电。也能提高自己使用AutoCAD,word等软件的能力，培养出自己工程设计的观念，是对大学所学理论知识与实践的融合。历洞镇水电站电气一次及发电机保护2 第一章电气主接线设计1.1 设计原则电气主接线是水电站由高压电气设备通过连线组成的接收和分配电能的电路。电气主接线根据水电站在电力系统中的地位、回路数、设备特点及负荷性质等条件确定，并应满足运行可靠、简单灵活、操作方便、易于维护检修、利于远方监控和节约投资等要求。在电气主接线设计时，综合考虑以下方面：① 保证必要的供电可靠性和电能质量安全可靠...
