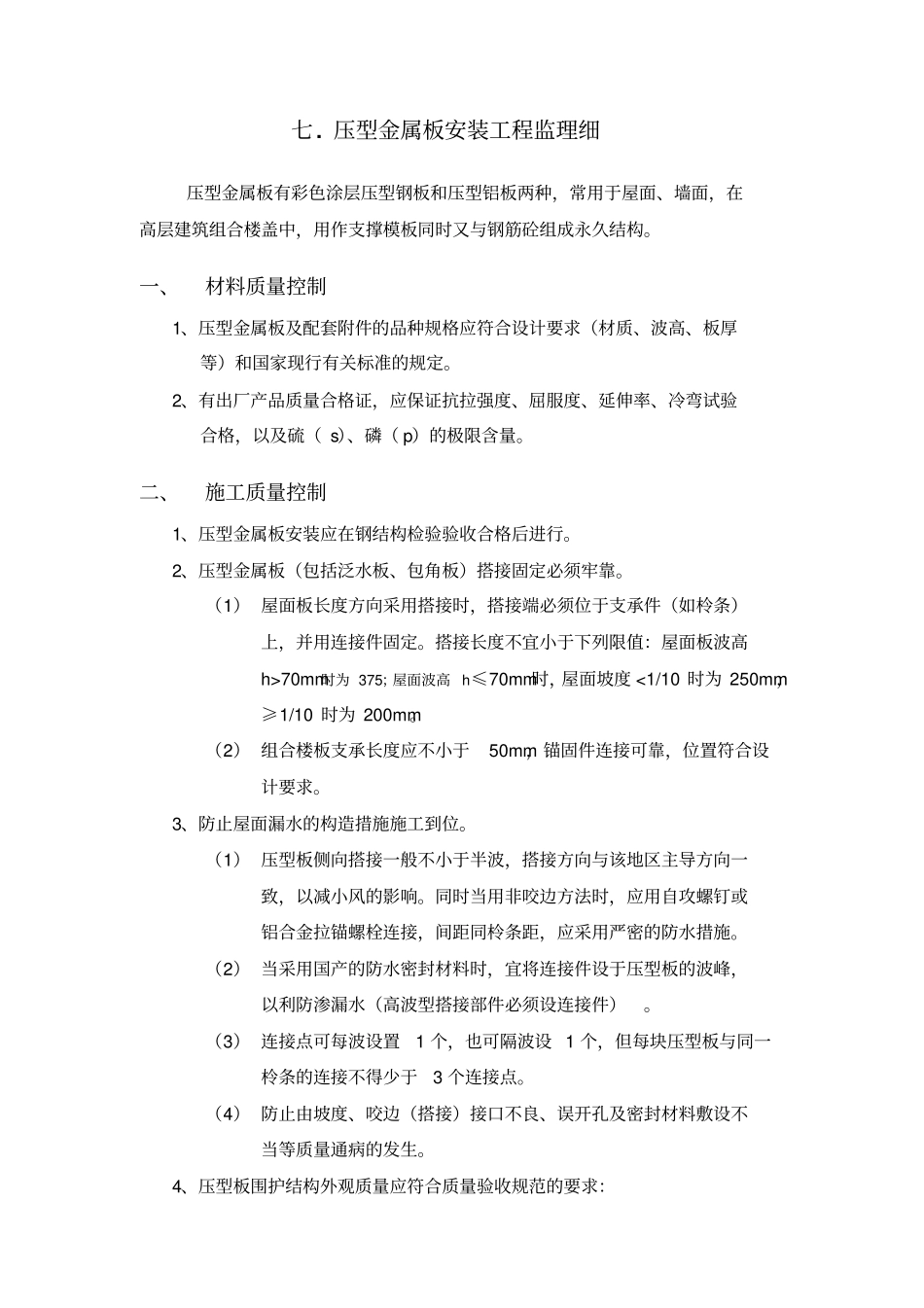

七. 压型金属板安装工程监理细压型金属板有彩色涂层压型钢板和压型铝板两种，常用于屋面、墙面，在高层建筑组合楼盖中，用作支撑模板同时又与钢筋砼组成永久结构。一、材料质量控制1、压型金属板及配套附件的品种规格应符合设计要求（材质、波高、板厚等）和国家现行有关标准的规定。2、有出厂产品质量合格证，应保证抗拉强度、屈服度、延伸率、冷弯试验合格，以及硫（ s）、磷（ p）的极限含量。二、施工质量控制1、压型金属板安装应在钢结构检验验收合格后进行。2、压型金属板（包括泛水板、包角板）搭接固定必须牢靠。（1） 屋面板长度方向采用搭接时，搭接端必须位于支承件（如柃条）上，并用连接件固定。搭接长度不宜小于下列限值：屋面板波高h>70mm时为 375；屋面波高 h≤70mm时，屋面坡度 <1/10 时为 250mm，≥1/10 时为 200mm。（2） 组合楼板支承长度应不小于50mm，锚固件连接可靠，位置符合设计要求。3、防止屋面漏水的构造措施施工到位。（1） 压型板侧向搭接一般不小于半波，搭接方向与该地区主导方向一致，以减小风的影响。同时当用非咬边方法时，应用自攻螺钉或铝合金拉锚螺栓连接，间距同柃条距，应采用严密的防水措施。（2） 当采用国产的防水密封材料时，宜将连接件设于压型板的波峰，以利防渗漏水（高波型搭接部件必须设连接件）。（3） 连接点可每波设置1 个，也可隔波设 1 个，但每块压型板与同一柃条的连接不得少于3 个连接点。（4） 防止由坡度、咬边（搭接）接口不良、误开孔及密封材料敷设不当等质量通病的发生。4、压型板围护结构外观质量应符合质量验收规范的要求：（1） 屋面、墙面平整，接槎顺直，板面无施工残留物和污物。（2） 檐口和墙面下端基本呈直线，无未径处理的的错钻孔洞。（3） 檐口与屋脊基本平行，压型板波纹与屋脊基本垂直，檐口相邻板端部基本无错位，及卷边板件波高等误差应在允许偏差值之内。（4） 墙板波纹线基本垂直，墙板包角板基本垂直，相邻两板下端基本无错位，其偏差值应在允许偏差值以内。（5） 搭接长度一致。5、安装屋面压型板时应尽量避免4 块板在同一部位搭接，当无法避免时，应采取必要措施，使重叠板不超过两层。6、屋脊板平板配件，其自身搭接及压型板的搭接应采用连接件连接，且宜用屋脊方向每隔不大于50m设置伸缩缝。三、施工质量检验1、压型金属板的安装工程可按变形缝、楼层、施工段或屋面、墙面、楼面等划分为一个或若干个检验批。2、抽检数量和检验...
